Paso 8: soldadura!
Ahora usted está listo para las piezas de la soldadura en el PCB. Consulte los archivos de PCB en los pasos anteriores para saber qué componente que va donde
Algunos consejos:

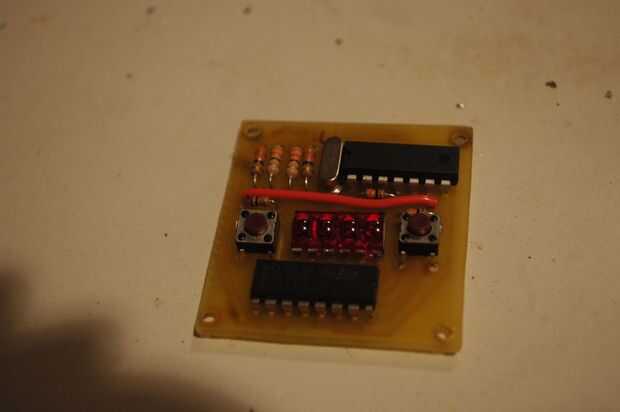

- Soldadura de perfil bajo y pequeñas piezas primero.
- Compruebe la orientación de los diodos y chips comparándola con los archivos del PCB.

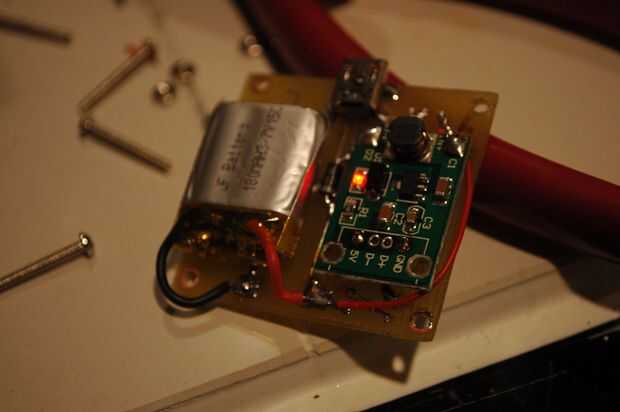

- Todo sobre la powerboard es SMD. Sólo doble los cables de ajuste.

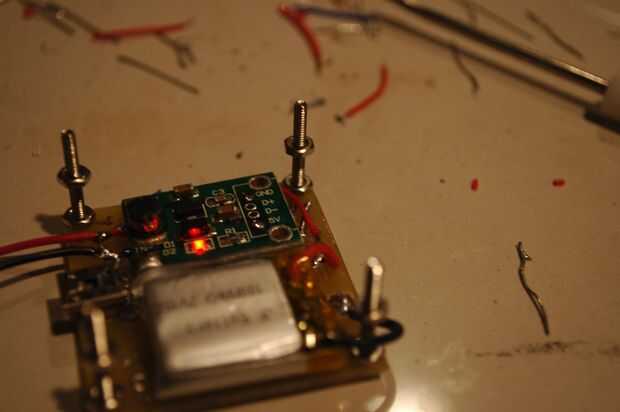

- Para la soldadura en la powerboard, agregue soldadura de las pastillas anteriores y la almohadilla de calor. La soldadura se gotear y adhiera a la PCB.

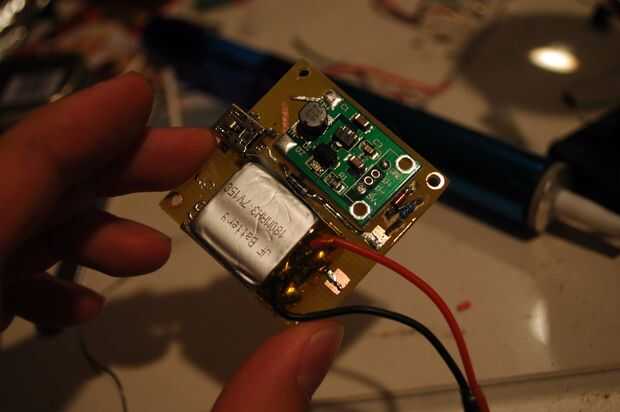

- Pegamento caliente la batería a la Junta.

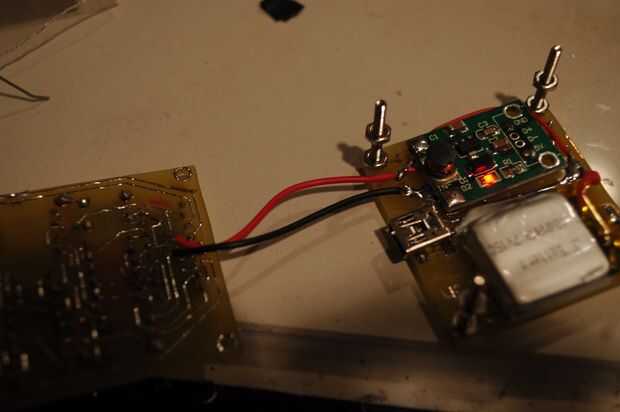

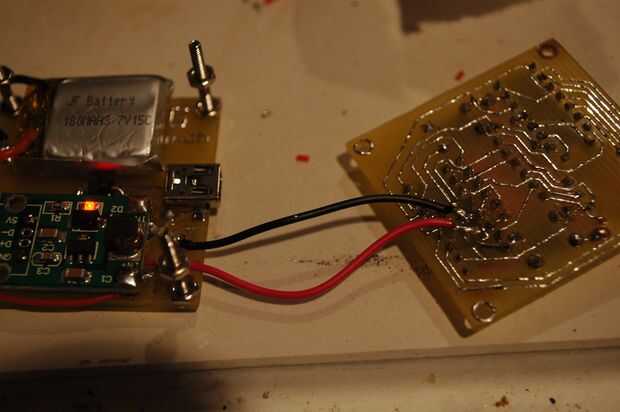

Después de que ambas placas se sueldan y se fijan los restos rotos, la soldadura de la energía de la powerboard a la placa base. Compruebe si funciona correctamente. Si no, desoldar poder y depuración.
Después de que todo funciona y se sueldan las líneas de energía, añadir una gota de pegamento caliente en cada extremo de la línea de alimentación para evitar que se desgaste.

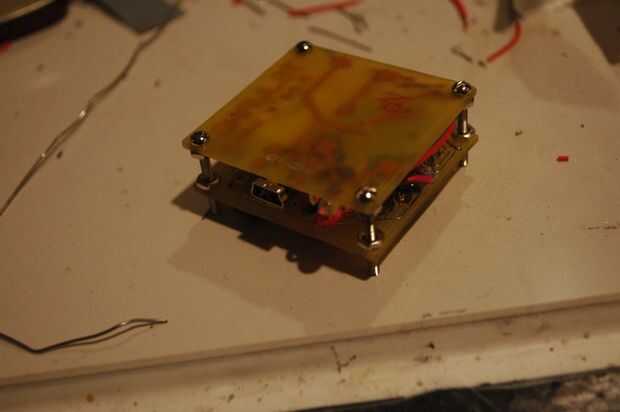

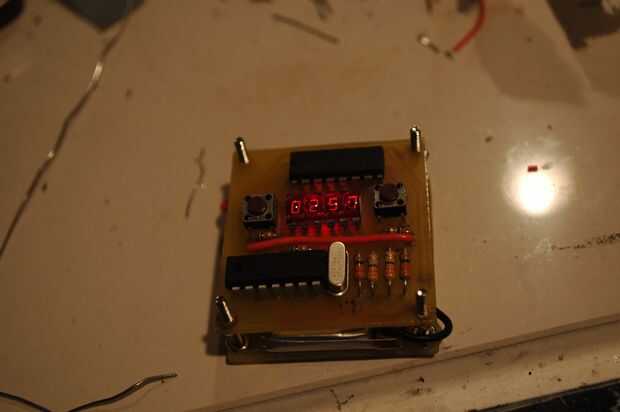

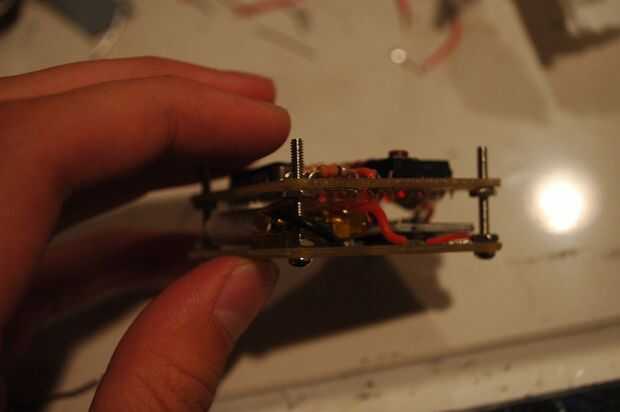

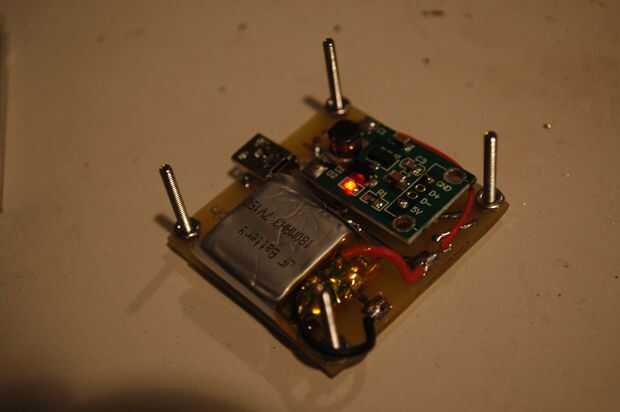

Garantizar la primera Tuerca Perno sobre la powerboard y pila de la placa principal en la parte superior.
Si no tienes un caso de audífonos de Apple que usted puede parar aquí! Tiene una buena pinta ahora el reloj.
