Reloj de Arduino Domino (3 / 9 paso)

Paso 3: Hacer el Flip - puntos (1)

se puede visualizar el efecto de cambio de tiempo utilizando diferentes métodos, la voluntad más fácil estar usando cual de algunos LED encender y apagar... pero bueno... lo guay es que!... Alternativly usted puede usar un flip-puntos. Usted puede comprar estos en:

http://www.flipdots.com/en/electromagnetic_displays/Products/Page-10/electromagnetic_status_indicators.html

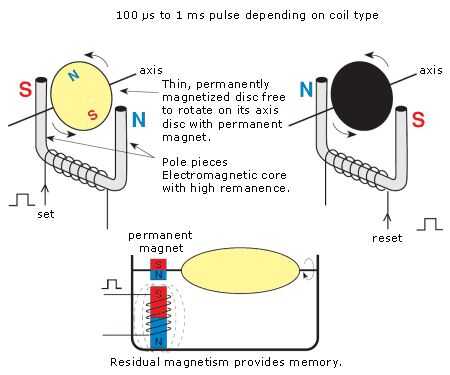

pero vamos, se trata de instructables estamos tratando de hacer las cosas desde cero, así que vamos a hacer un flip punto desde cero, primero una teoría sobre cómo flip dots funciona te puede tomar un lazo a este sitio web:

http://www.flipdots.com/en/electromagnetic_displays/principle_of_operations/index.html

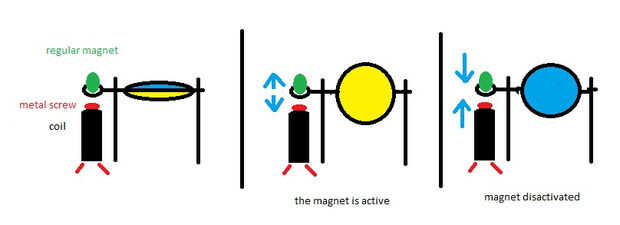

Para la construcción de la eletromagnet necesitarás:

-cables de cobre aislado como el alambre del imán (una gruesa, para evitar ese imán se calienta)
-un perno metálico
-una pequeña redonda imán regular (9,5 x 3,2 mm) (se puede encontrar aquí: http://www.emovendo.net/magnets/discs/ )
-el soporte (imprimir las plantillas adjuntas y cortarlas y luego pegarlos juntos)

Antes de llegar a las instrucciones de construcción exacta que tengo que mencionar un par de cosas, estamos haciendo un electroimán como parte de un circuito electrónico, significa que tenemos que tomar en consideración el actual va aunque el imán, el resistans necesaria y no menos la tira de la fuerza del imán, por lo que puede igualar la fuerza del imán regular compramos desde el sitio web , para que:

Para el actual :

El LED se limitan a 20 mA, cual no será suficiente para impulsar nuestro electroimán, es por eso que vamos a utilizar una mayor parte de driver actual como un ULN2803 con su propia resistencia de límite de corriente el imán de la, el número de bobinas y calibre del alambre y la base utilizas a todos impacto la impedancia de la bobina resultante y por lo tanto su actual dibujo.

Para el resistans :

se puede hacer experimentalmente - encontrar una resistencia variable de mayor potencia, poner en serie con la fuente, la bobina y el transistor, con el transistor NPN como el ULN2803 que la parte inferior de la cadena va a tierra.
Agregar una resistencia a tierra a un pin de entrada y un interruptor para + 5 para que puedas hacer momentáneamente alta para activar.
Dial de la resistencia a la resistencia más alta y llevar lentamente hacia abajo hasta llegar su respuesta o hasta algo fuma!... Oooops!

Para la fuerza de tracción :

Fuerza magnética = I * N donde I es corriente y N es la cantidad de vueltas

Así que ahora que ya tenemos una idea lo que necesitamos vamos a nuestros puntos de flip...
