Paso 5: La pieza del Hardware - una descripción
Una placa arduino (puede ser adquirido en: http://www.arduino.cc/ )
Ya que es un reloj que vamos a hacer - si no mencionara que antes: -) - a continuación vamos a necesitar algún tipo de mecanismo de sincronización, para que podemos utilizar:
-el reloj interno de arduino, que es fina, pero duriing mi investigación una encuentra hacia fuera que él no es lo que precisa, y quería algo exacto para no tener que configurar la hora cada vez, así que vamos a utilizar un RTC (reloj en tiempo Real)... estoy usando:
- DS1307 (documentación: http://www.maxim-ic.com/datasheet/index.mvp/id/2688 )

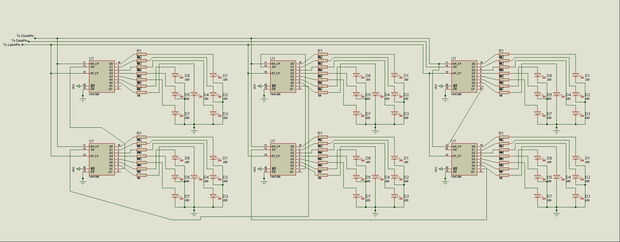

Hemos seguimos varias salidas (21 en total) pero hemos limitado los pines de salida de nuestra placa de arduino, para resolver que vamos a utilizar registros de desplazamiento,
- 74HC595 (documentación: http://www.nxp.com/documents/data_sheet/74HC_HCT595.pdf)
Qué cambio registros hacen básicamente es tomando una serie de datos partir en un paralelo unos y combinando los datos de entrada con una señal de reloj para que podamos conseguir un útil sincronizado de salida de datos.
Para más información que mirar, este shiftout tutoriales:
http://www.Arduino.CC/en/Tutorial/ShiftOut
http://www.youtube.com/watch?v=R7xI-flj1Mw
http://www.youtube.com/watch?v=6lFi07CSXUY&feature=Channel
y entonces usted necesita algunas resistencias, algunos LEDy la que hicimos en el paso anterior :)
