Reloj de Arduino Domino (6 / 9 paso)

Paso 6: La parte de software - explicación del código (1)

Este reloj puede codificarse de diferentes maneras! ... en mi ejemplo y para hacer más fácil para mí, voy a utilizar 3 registros de desplazamiento para cada dígito (6 en total) y cada turno 2 registros (74HC595) se conectará a la salida de Arduino 3 pines, entonces basecly intenta cambiar los datos de registro de cambio de uno a otro!.

Aquí una explicación detallada del código

1) vamos a empezar por definir nuestros pins, estamos utilizando tre pines de Arduino para cada 2 registros de desplazamiento (se las documentaciones para las clavijas)

http://Arduino.CC/en/Reference/int

Líneas de datos a la piedra de la hora
int hlatchPin = 3;
int hclockPin = 4;
int hdataPin = 5;

Líneas de datos a la piedra de minuto decimal
int dlatchPin = 6;
int dclockPin = 7;
int ddataPin = 8;

Líneas de datos a la piedra solo minuta
int mlatchPin = 9;
int mclockPin = 10;
int mdataPin = 11;

horas y minutos ajustan botones
const int hourPin = 12;
const int minPin = 13;

2) y definimos nuestras variables

int h = 0;
int m = 0;
int minutos = 0;
int d = 0;
int previousHours = 0;
int previousMins = 0;

number_to_display de bytes;
int hours_display [13];

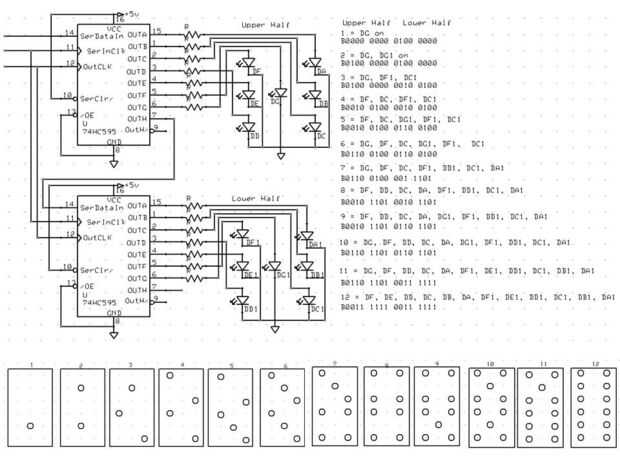

3) entonces se define el valor de visualización de la hora (binario - basta con ver la imagen adjunta)

Una referencia de matriz: http://www.arduino.cc/en/Reference/Array

number_to_display [0] = 0000000000000000;
number_to_display [1] = 0000000001000000;
number_to_display [2] = 0100000001000000;
number_to_display [3] = 0100000000100100;
number_to_display [4] = 0010010000100100;
number_to_display [5] = 0010010001100100;
number_to_display [6] = 0110010001100100;
number_to_display [7] = 0110010000101101;
number_to_display [8] = 0010110100101101;
number_to_display [9] = 0010110101101101;
number_to_display [10] = 0110110101101101;
number_to_display [11] = 0110110100111111;
number_to_display [12] = 0011111100111111;

4) declaramos nuestra entrada / salidas

PinMode () Referencia: http://arduino.cc/en/Reference/PinMode

pinMode (hlatchPin, salida);
pinMode (hclockPin, salida);
pinMode (hdataPin, salida);

pinMode (dlatchPin, salida);
pinMode (dclockPin, salida);
pinMode (ddataPin, salida);

pinMode (mlatchPin, salida);
pinMode (mclockPin, salida);
pinMode (mdataPin, salida);

pinMode (hourPin, entrada);
pinMode (minPin, entrada);
