Reloj de Berlín (3 / 4 paso)

Paso 3: El LED

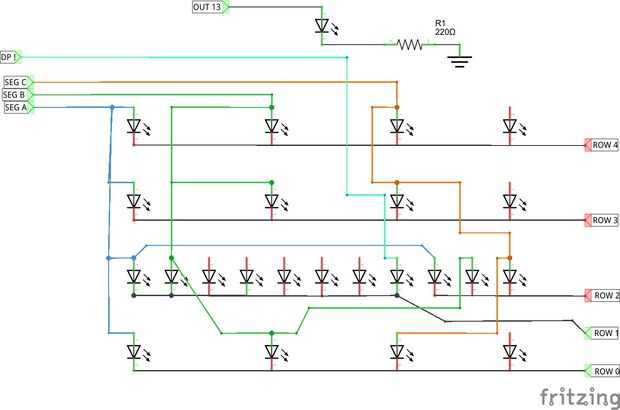

En este esquema, ves cómo los LED están conectados juntos. Sólo saqué los tres primeros, los demás van igual.

El LED de segundos está conectado directamente al Pin 13.

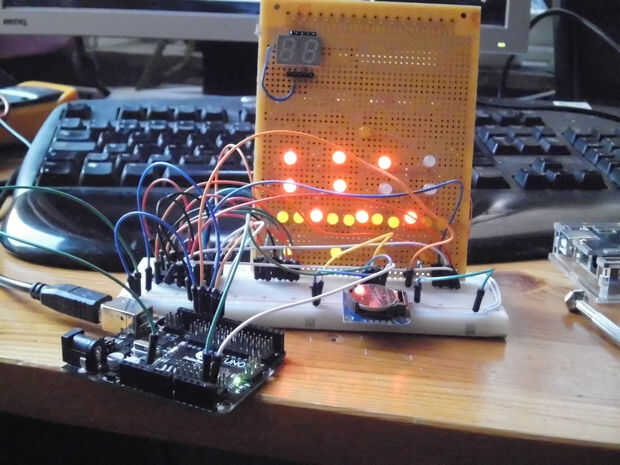

El cuadro demuestra "Cómo funciona". Es 17:47...

La película poco fue asesinada un poco antes, el 17:45, a las 17:46.

OK, la fila inferior no está clara, es en un protoboard. Espero que me creéis que realmente funciona. (lo hace!).

Oh, un paso más para venir...
