Esta es mi entrada para el concurso de Remix 2.0. Se basa en el reloj de Nerd instructable por othermachine. Si te gusta este voto por favor para mí.

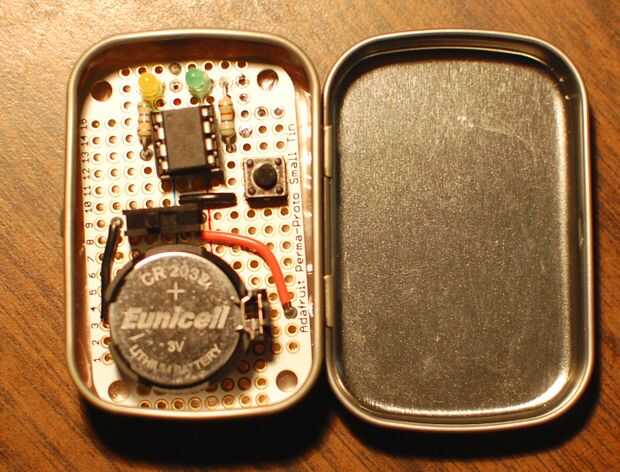

Me gustó la idea del original instructivo, pero no he comenzado todavía grabado mis propios tableros del circuito impreso y mis viejos ojos no ven lo suficientemente bien como soldar piezas SMD. He construido un Consejo Perma Proto de Adafruit diseñado para caber en una pequeña lata Altoids y utilizar a lo largo de partes de agujero.
Se necesita:
- Pequeño Altoid tin
- Pequeña pieza de plástico de burbuja
- Pequeño de menta lata tamaño placa PCB http://www.adafruit.com/products/1214
- Moneda de soporte de la batería de celular https://www.sparkfun.com/products/783
- Batería de botón - 20mm https://www.sparkfun.com/products/338
- Interruptor pulsador mini https://www.sparkfun.com/products/97
- Deslice el interruptor de SPDT http://www.adafruit.com/products/805
- IC de 8 pines zócalo https://www.sparkfun.com/products/7937
- ATtiny85 IC chip https://www.sparkfun.com/products/9378
- Amarillo 3mm LED https://www.sparkfun.com/products/532
- Verde 3mm LED https://www.sparkfun.com/products/9650
- resistencias de 330-560 Ohm 2 resistencias (ver nota)
(Nota) Este kit de resistencia de Sparkfun le da un total de resistencias de 500, 25 de muchos tamaños comunes:
https://www.Sparkfun.com/products/10969
.
Usted también necesitará una manera de programar el chip ATtiny85 el Pequeño programador de AVR
Sparkfun es una buena opción. Las instrucciones de instalación y uso están aquí:
https://Learn.Sparkfun.com/tutorials/Tiny-AVR-Programmer-hookup-Guide/
Hay muchas otras opciones disponibles para programar el chip, solo busca "ATtiny" instructables.
