Paso 4: Corte frontal

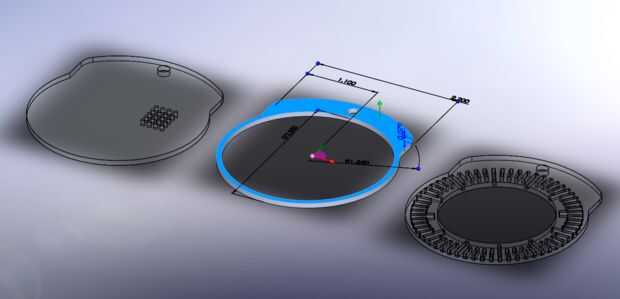

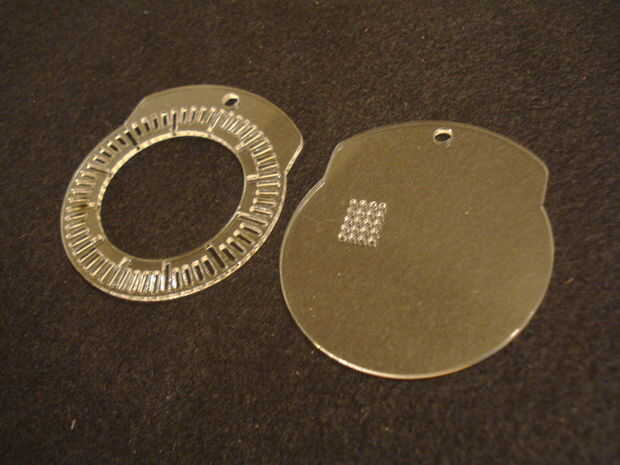

Tiene que haber dos capas ya que los componentes eléctricos toman cierta altura. Tengo dos diseños de la capa media, que es sólo un círculo vacío y que tiene un "slot" para cada LED. No estaba seguro de que se vería mejor así que decidí probar ambos. La capa superior es muy simple, pero tiene unos agujeros por donde el timbre es para el sonido.

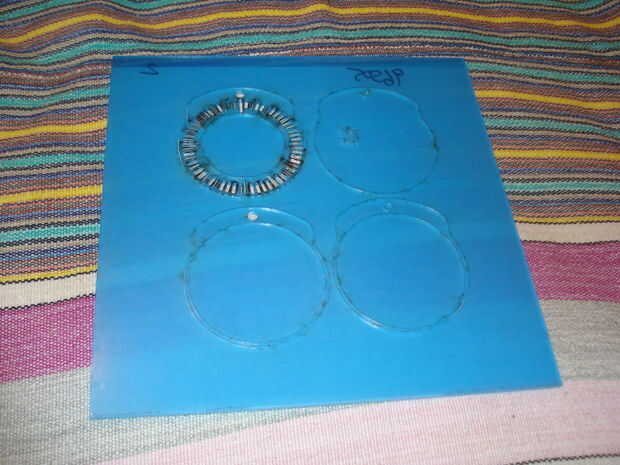

Normalmente utilizo Ponoko para hacer el corte por láser. El plástico será de 2 mm espesor acrílico claro (personalmente creo que nada más delgado es demasiado débil y también más caro en Ponoko).

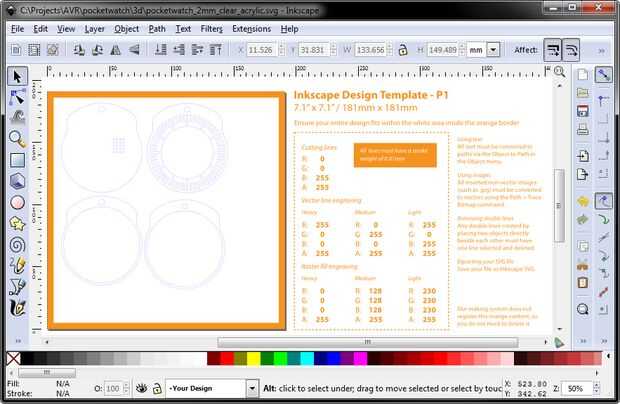

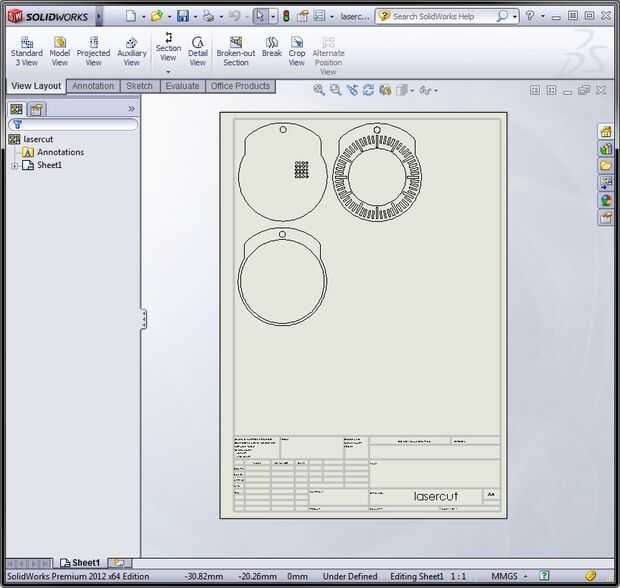

Ponoko ofrece plantillas para Adobe Illustrator, CorelDRAW o Inkscape. Yo realmente utiliza SolidWorks para iniciar el diseño y luego guardar el dibujo como un archivo de Adobe Illustrator (archivo *.ai) 2D, luego copia ese archivo a la plantilla de Ponoko. La plantilla tiene algunas reglas que simplemente implican ajustar la derecha colores y grueso para las líneas.
La verdad, mentí, es más complicado que eso. Al guardar un fichero *.ai usando SolidWorks, los círculos en su diseño se torna algo ásperos. Esto es porque SolidWorks ahorra tus curvas tantas líneas en lugar de decir simplemente "Esto es una curva". Tuve que utilizar Adobe Illustrator para reemplazar todas las curvas rugosas con curvas perfectamente lisas. Hace una gran diferencia en el producto final, sé por experiencia.
