Reloj de bolsillo LED (6 / 11 paso)

Paso 6: soldadura

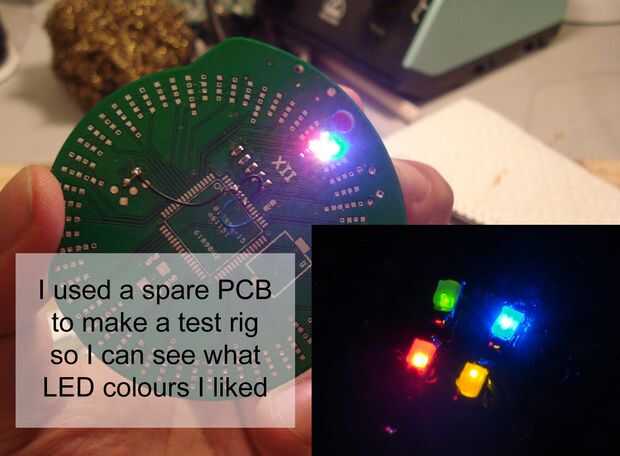

a un lado: desde cuando usted orden PCB de Seeed Studio, obtener 10 copias, desperdicié un tablero para probar los LEDs, por lo que yo puedo decidir en qué colores quiero. Aquí están unas fotos de los LEDs y el Banco de pruebas:

Comprar todas las piezas que necesita:

Table.tableizer-tabla {frontera: 1px solid #CCC; font-family: Arial, Helvetica, sans-serif; font-size: 8px;} td .tableizer-tabla {acolchado: 4px; margen: 3px; frontera: 1px solid #ccc;} th .tableizer-mesa {color de fondo: #FF5200; color: #000; font-weight: bold;}

Qty	Nombre	Valor	Paquete	Notas	Nombre de SCH	Mfg	# De parte de MFG
133	LED	Rojo, Verde, Amarillo	0603	tiempo y el indicador de carga, su propia opción del color	todos los LEDs	Lite-On	LS Q976-NR-1, LG Q971-KN-1, LY Q976-P1S2-36
6	Resistencia	330 ohm	0603	Limitación de la corriente de LED	R1, R2, R3, R4, R5, R7, R9	Panasonic	ERJ-3GEYJ331V
1	Resistencia	100 kilo ohm	0603	desplegable para MOSFET	R8	Panasonic	ERJ-3GEYJ104V
1	Resistencia	15 K ohmios	0603	sistemas de corriente de carga para U2	R6	Panasonic	ERJ-3GEYJ153V
2	Condensador de cerámica	0.1 uF	0603	Disociación de MCU	C1, C2	AVX Corporation	0603YC104KAT2A
2	Condensador de cerámica	25 pF	0603	para la capacitancia de carga XTAL	C3, C4	Murata Electronics	GRM1885C1H240JA01D
2	Condensador de tantalio	4.7 uF	1206	Disociación, USB disociación de la batería	C5, C6	AVX Corporation	TAJA475K006RNJ
1	Cristal	32.768 kHz	2-SMD, 4.90 x 1,80 mm	fuente de reloj	Q1	Abracon	ABS10-32.768 KHZ-1-T
1	Microcontrolador	ATmega165PA	64-TQFP	microcontrolador principal	U1	Atmel	ATMEGA165PA-AUR

ATMEGA165PA-UN1Cargador de batería de ICMCP73831TSOT-23-5cargador para bateríaU2MicrochipMCP73831T-2ACI/OT1Detector de baja tensiónTC54VC2702ECB713SOT-23-3detección de batería bajaU3MicrochipTC54VC2702ECB7131Botón táctilVertical SMD5.25 x 5.25 mmcambios de configuración de modo deS2C & K componentesPTS525SM10SMTR LFS1Botón táctilÁngulo recto de TH6 x 3.5mmbotón principalS1Componentes APEMMJTP11171Zumbador piezoeléctrico11 L x 9 W x 1.7 H, mmzumbador de alarmaQ2CUI IncCMT-11021Motor de la vibraciónmotor de la vibración de alarmaMOT1NMB Technologies CorpKHN4NX1RC1MOSFETCanal NSOT-23-3unidades de motorQ3ON SemiconductorNTR4003NT1G1DiodoSOD-323diodo de FlybackD1Semiconductor de FairchildBAT54HT1G1Conector USBB micro,
Cáscara de THconector de cargaX1Hirose ElectricZX62D-B - 5P 81Soporte de la bateríaSMD, 2430posee bateríaBAT1Keystone Electronics30061Batería2430, 3mm de espesorbatería recargablehttp://batteriesdirect.com.au/PD2430

Hice la mayoría de mis compras en Digi-Key. Los números de parte son en su mayoría sólo sugerencias, si usted sabe cómo sustituir correctamente y necesita para seguir adelante. Sin embargo, trate de pegar una marca para cada tipo de componente para alcanzar la perfección visual.

Evitar el uso de LEDs azules (explicaré esto más adelante)

Las herramientas que necesitas:

• soldador con punta fina
• soldadura, 0,5 mm de diámetro, 63/37 Pb/Sn, núcleo de fundente de colofonia
• flujo líquido (tengo un tipo de pluma)
• desoldering braid
• pinzas
• Flux limpiador (tengo un aerosol puede escribir)
• lavar las fresas
• doble cara cinta adhesiva (el muy fino, papel fino tipo)
• me olvidé de mencionar cosas misc

Siga estos pasos:

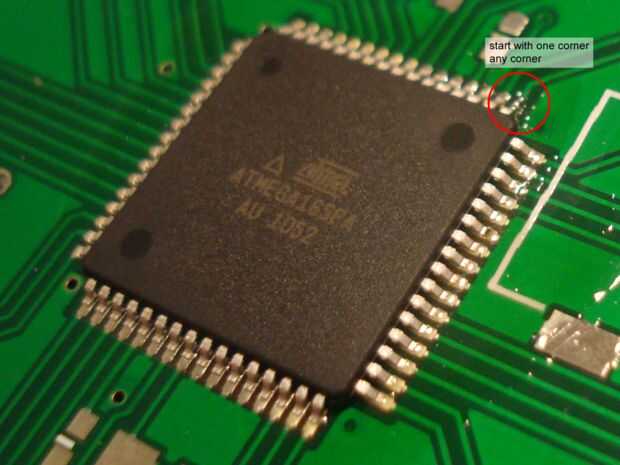

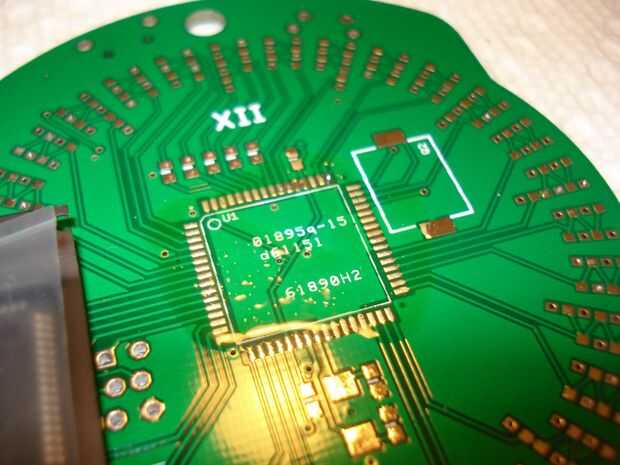

1. microcontrolador de la soldadura, soldadura C1 y C2
2. en este punto, usted puede hacer algunas pruebas si lo desea, puede hacer la prueba después de cada paso

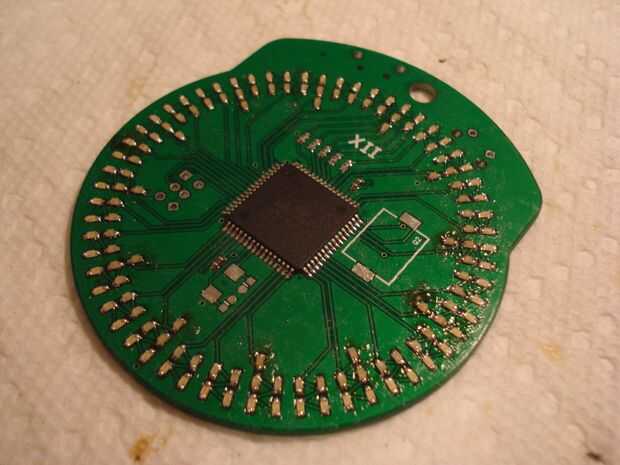

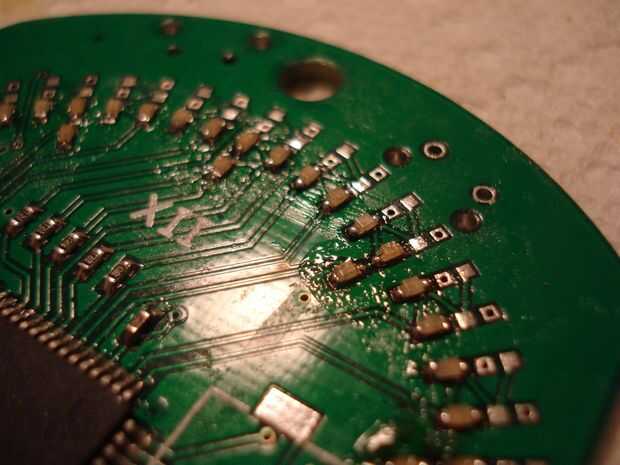

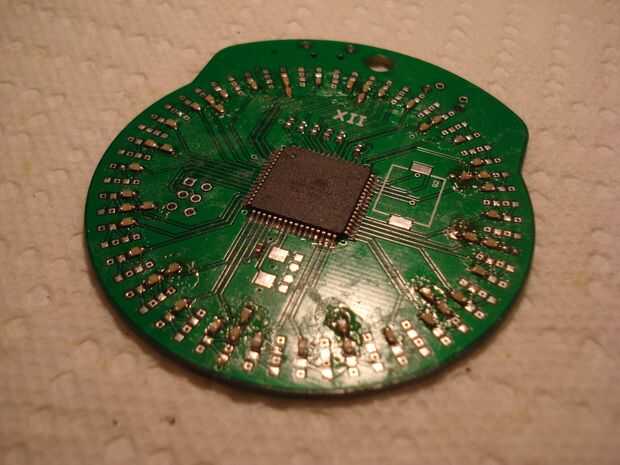

3. los LEDs de la lado superior de la soldadura
4. Asegúrese de que todas las uniones de soldadura son absolutamente perfectas

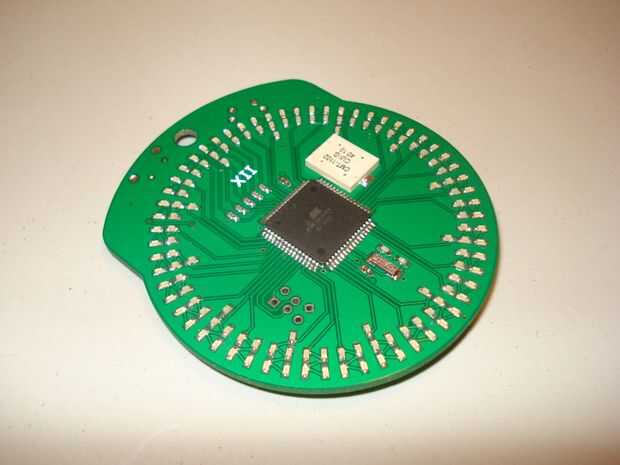

5. Suelde todas lado superior de los componentes, excepto el zumbador
6. una vez más, asegúrese de que todo se ve perfecto

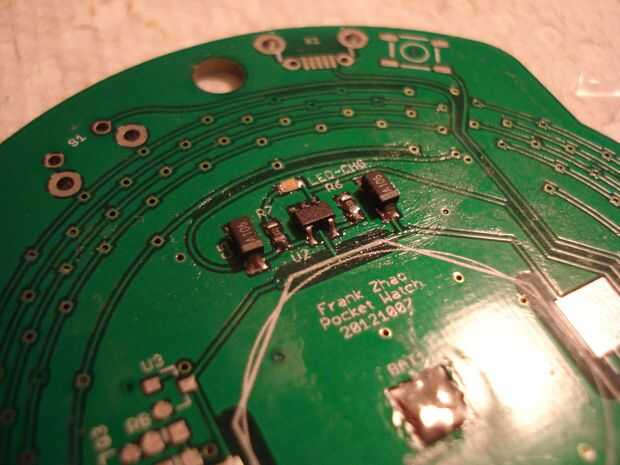

7. soldadura todo en la parte inferior, excepto:
   • USB
   • botones
   • soporte de la batería
   • motor

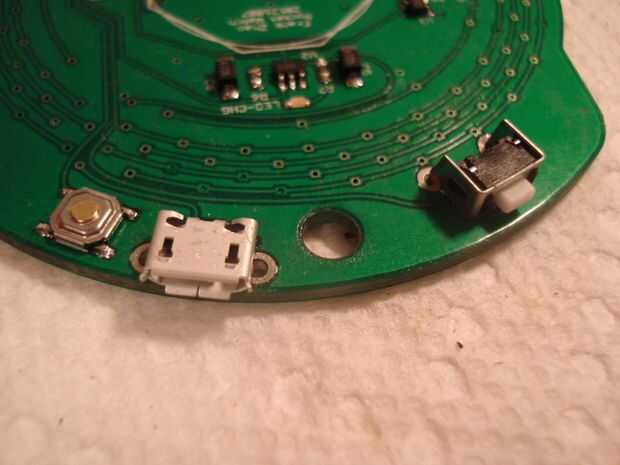

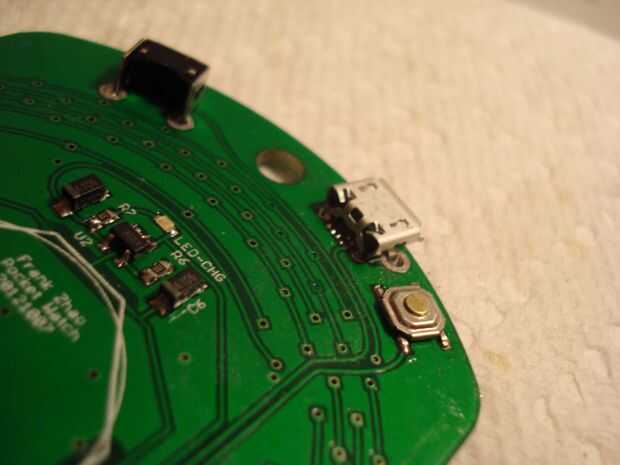

8. USB
9. botones (recortar las puntas para que no se peguen hacia fuera, o bien las hojas de acrílico no se ajusta)

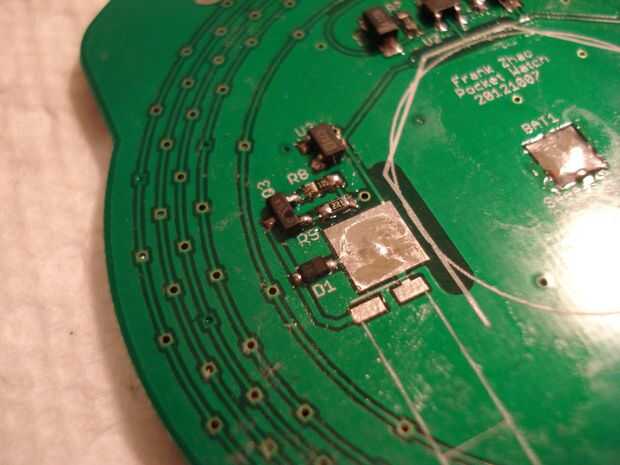

10. el terminal negativo de la batería de la lata
11. limpiar todo el tablero de circuito con flujo limpiador

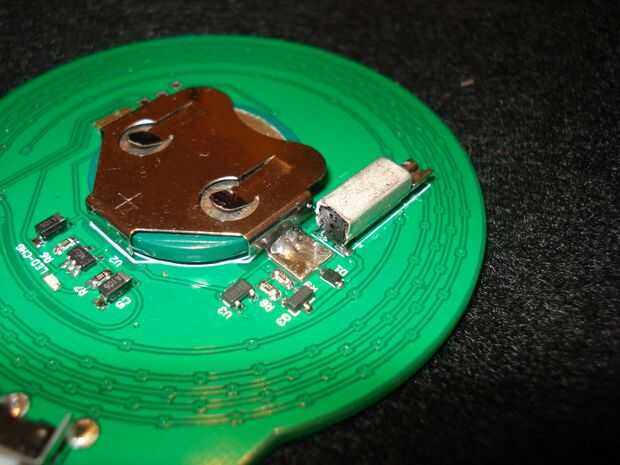

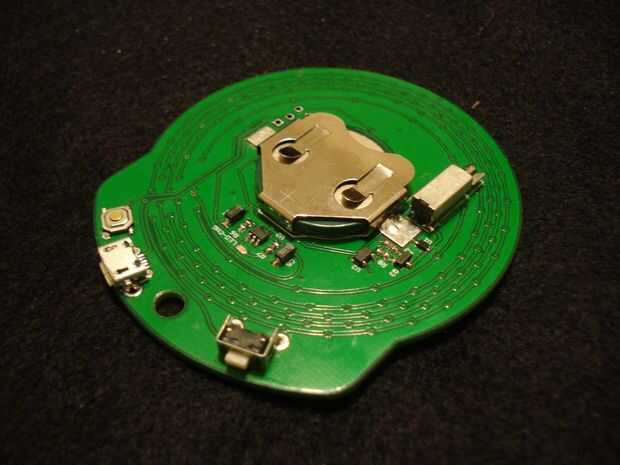

12. fije soldadura al portapila

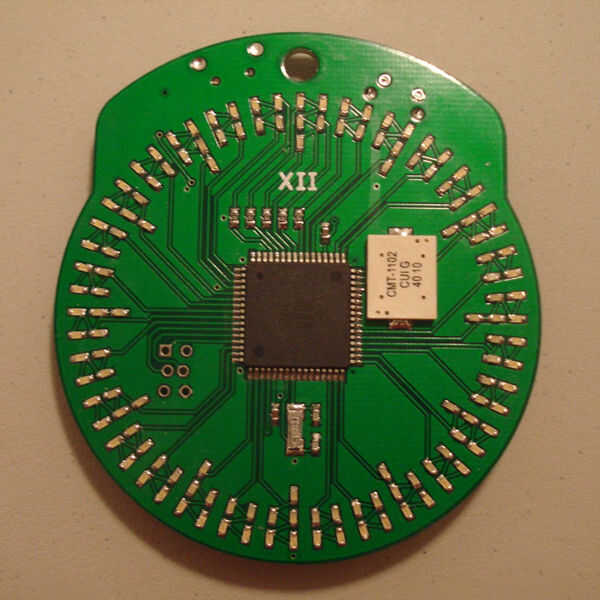

13. el zumbador (puede que necesite cortar las puntas porque tenía que encoger un poco la huella) de la soldadura
14. Use cinta adhesiva de doble cara para fijar el motor en su lugar
15. el motor de la soldadura
16. una vez más, asegúrese de que todo se ve perfecto
17. Limpie la placa de circuito otra vez, pero esta vez trate de no obtener ningún producto químico dentro del motor o zumbador

Recuerde:

• orientación de los LED es extremadamente importante, y alterna la orientación. El cátodo siempre es el cojín con el agujero
• Póngase gafas protectoras, algunos pads SMD son realmente vias, que atrapan el aire, cuando el aire se calienta, una burbuja de soldadura podría pop justo en el ojo
• rayar la placa de circuito, trabajar sobre una superficie plana pero suave, como una estera antiestática profesional
• Esto me tomó 6 horas, hay 132 LEDs para soldar... tomar descansos y trabajar en un área ventilada
• No es difícil soldar SMD

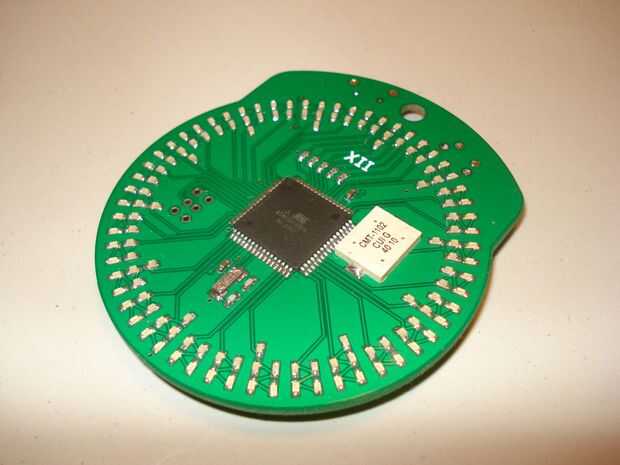

Hay un montón de fotos en este "paso".
