Paso 2: Cableado
No quería un montón de cables a la Junta de la soldadura y afortunadamente había cogí el arnés de cableado. El arnés conectado a la computadora de registro usando un conector serial DB9. El otro extremo conectado al VFD utiliza a un conector de teléfono 4 plomo.

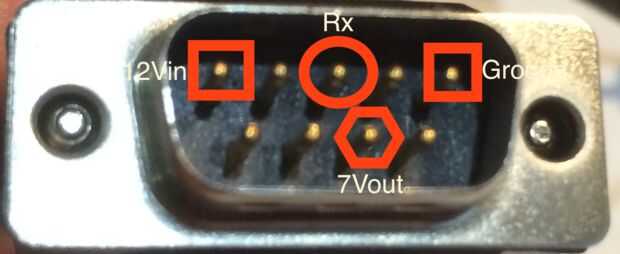

OK, 9 lleva entrada, 4 cables en la conexión con el VFD. Algunos de los cables DB9 no son utilizados. Usando una continuidad DMM trazado los pines DB9 con los pernos de la cabecera de la toma de teléfono.

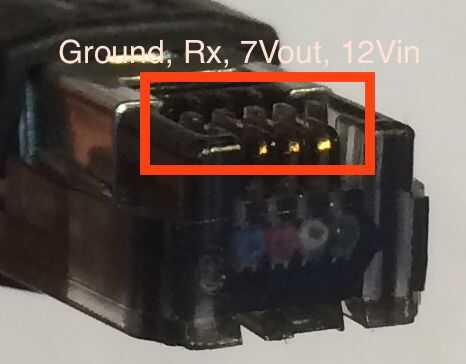

También siguiendo los rastros de PCB, he podido identificar el pin de la probable tensión, así como el conector de tierra. Los otros dos pasadores no estaba seguro de, pero sospecha que fueron pines TX y RX seriales.
