Paso 6: Snoop de soldadura
El microcontrolador ejecuta la demostración aquí es un P87C54X2BBD de NXP.
Una búsqueda rápida de google me llevan a la hoja de datos PDF de philips y he podido encontrar el pinout para este paquete. Mirando en el PCB, pude ver que no había que muchos pernos utilizan en este paquete especial.

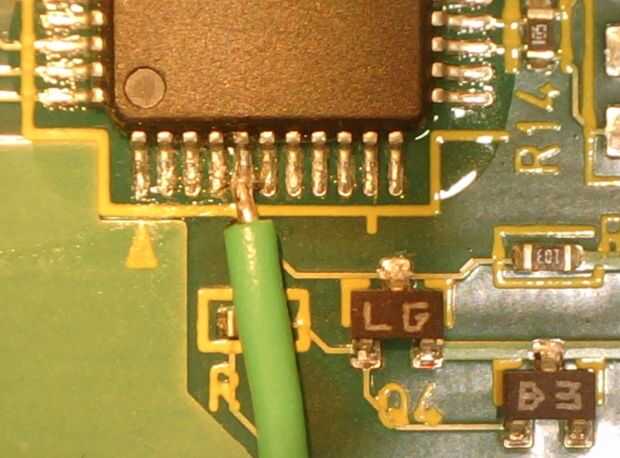

Cuando comencé a conseguir desesperado, decidí conectar un cable al pin RxD y ver lo que fue enviado al controlador. He conectado un segundo amigo de FTDI a este pin y la tierra y envía caracteres sobre el primer amigo de FTDI. Resulta que los personajes que se mostraban eran exactamente los mismos que los lea en mi parche de alambre. De hecho pude enviar caracteres directamente al microcontrolador a través de este parche de alambre y la pantalla de repente estaba trabajando! Así que el problema existió en algún lugar entre el parche de alambre y el arnés de cableado. Utilizando un osciloscopio, he podido comparar las dos señales digitales y determinar que la señal alcanza el micro controlador es inversa la esperada señal digital.
Ah, la señal se invierte. Así que vamos a tratar de vehículo él y ver lo que conseguimos.

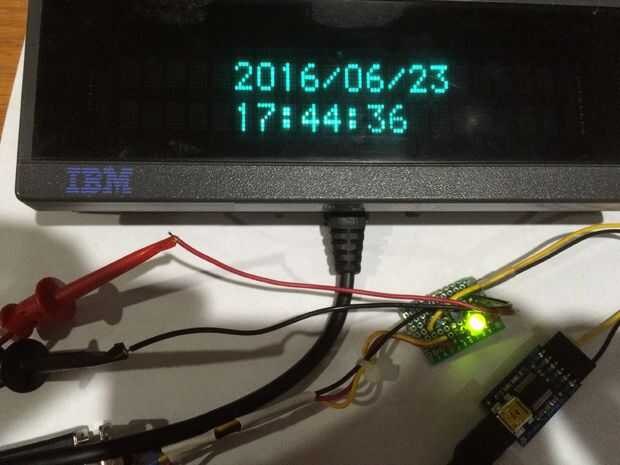

Para usé un transistor NPN que me diera una señal digital invertida que fue alimentada en a través de cables.
