Reloj de caja registradora (VFD Display) (7 / 8 paso)

Paso 7: TTL convertidor Serial

Aquí está el esquema que terminé de edificio para el arnés de cableado.

Muy simple, no yo no soy un EE por lo que estoy seguro de que hay algo mejor por ahí, pero esto funcionó.

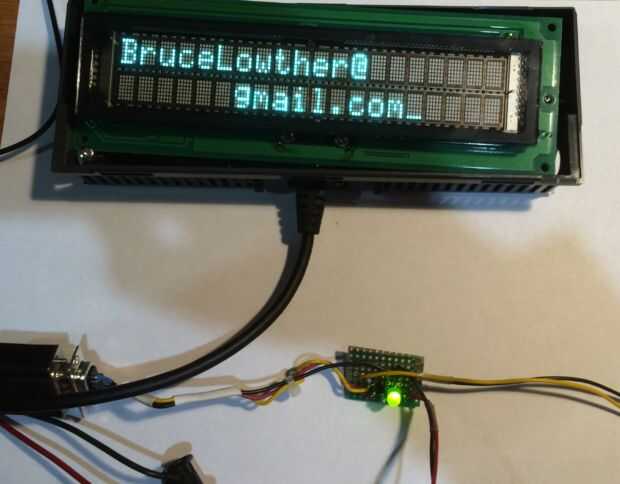

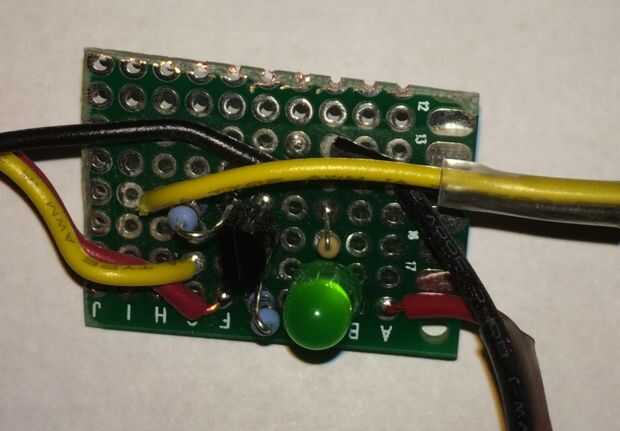

Había soldado todo junto en un pedacito muy pequeño del tablero del PWB.

El esquema no muestra el LED. El LED está conectado desde la entrada de 12 voltios a través del LED, a través de una resistencia de 330 Ohm luego a tierra.
