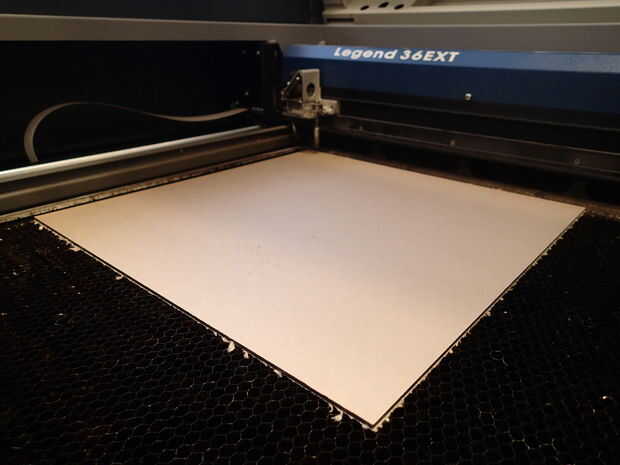

Paso 2: Corte de acrílico

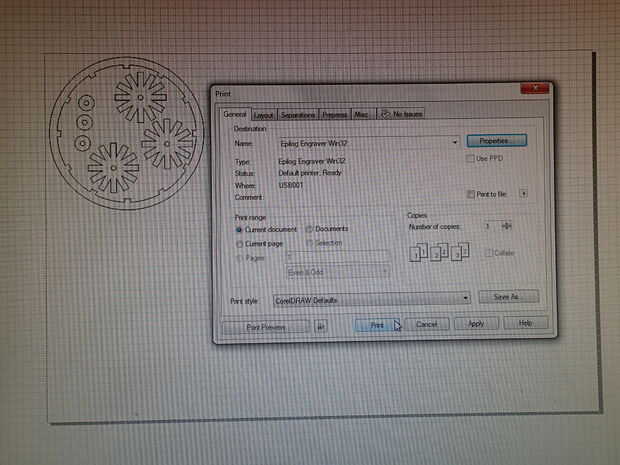

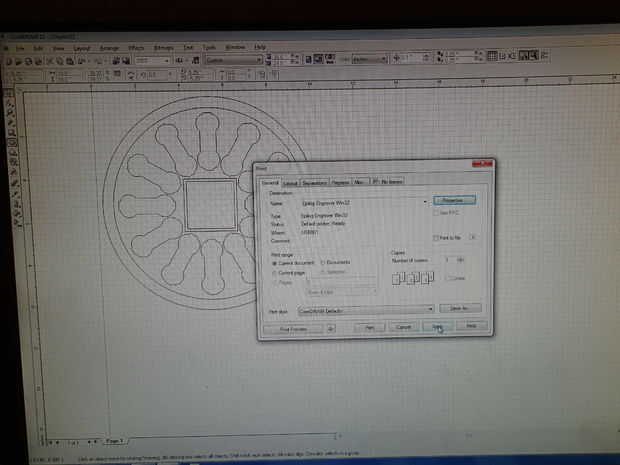

Tuve algunos problemas con formatos de archivo y compatibilidad, así que aquí está lo que terminé haciendo. He creado el diseño en Inventor Fusion, que convenientemente la exportación a ficheros que CorelDraw 11 era capaz (o dispuestos) a importar. Así que terminé exportadores de Inventor Fusion como STP, Importadores en Inventor y exportar como un .dwg. Problema es, CorelDraw 11 también se niega a leerlos. Entonces importa el .dwg que sólo exportan a Inventor y exportar como .pdf. CorelDraw 11 era capaz de leer, afortunadamente. Sin embargo, el .dwg se exportaron como blanco, así que tuve que correctamente la escala y cambiar el color a (blanco y grueso a la línea del cabello).
Que va todo el trabajo sin problemas para usted!

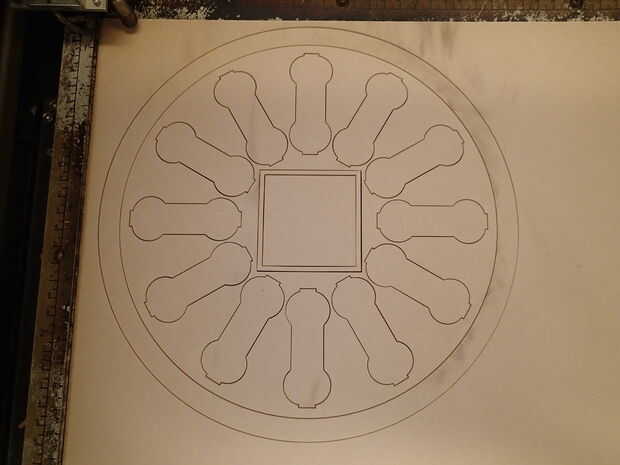

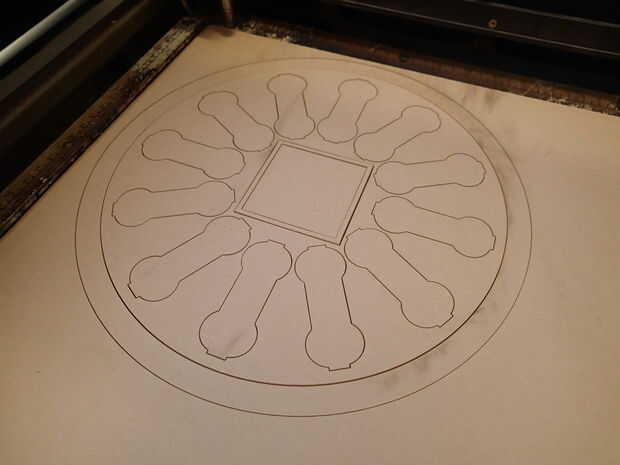

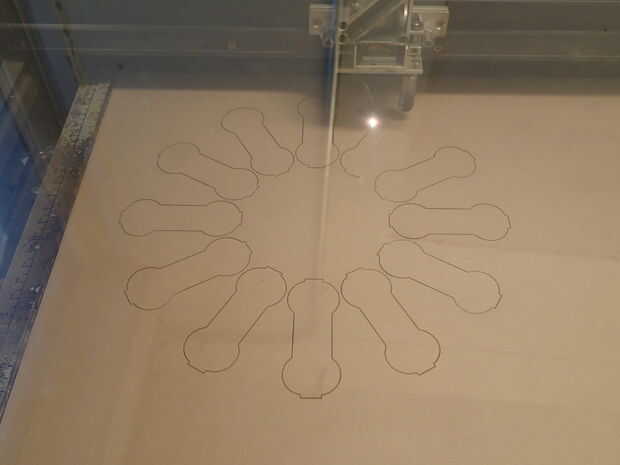

El archivo "ResistorCenters" contiene los núcleos de 12 "resistencia", el contorno cuadrado que pensé que usaría como un marco alrededor del reloj movimiento pero terminó rompiendo para utilizar como las costillas refuerza y un anillo externo que se podía utilizar en el reloj pero fue usado más para escalar el archivo en CorelDraw que cualquier otra cosa.

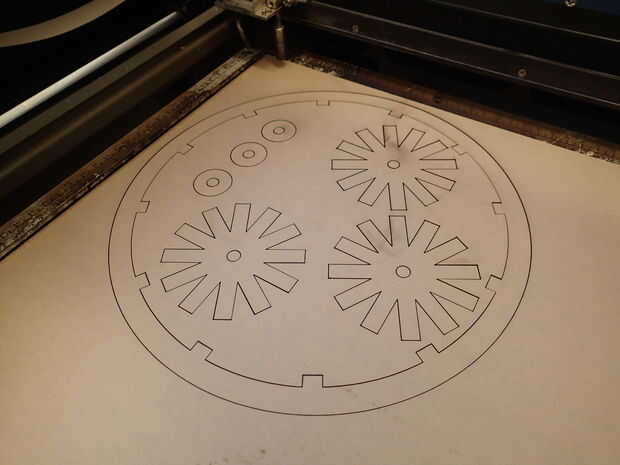

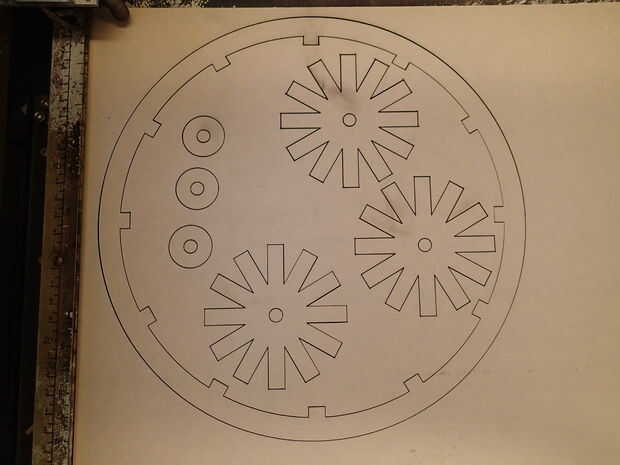

El archivo de "Cables" contiene el borde exterior, tres ejes con brazos de distinta longitud (para asegurarse de que las interfaces con los corazones queden al ras) y unos pequeños aros que puede utilizar la interfaz de cara-el movimiento del reloj si desea.

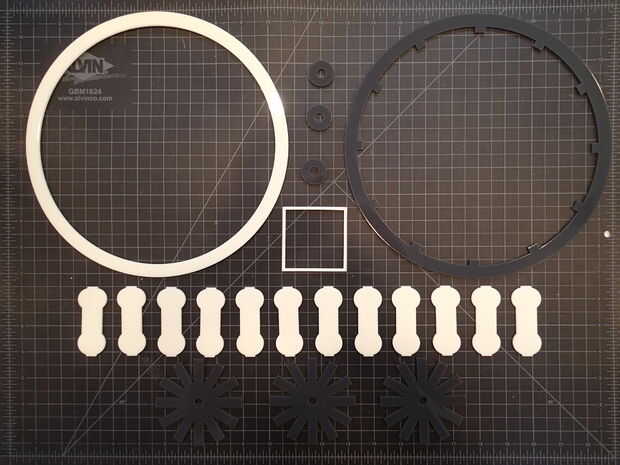

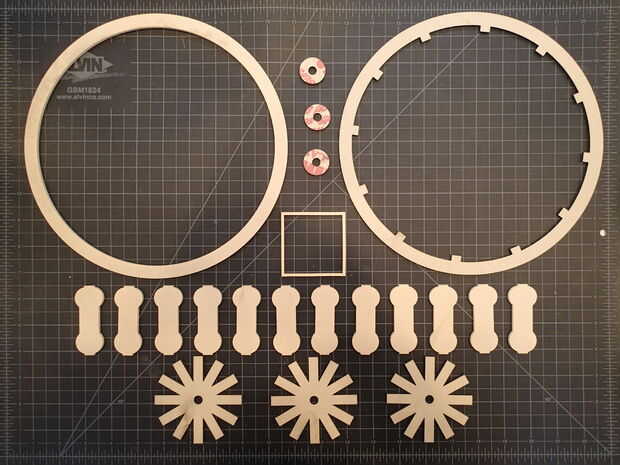

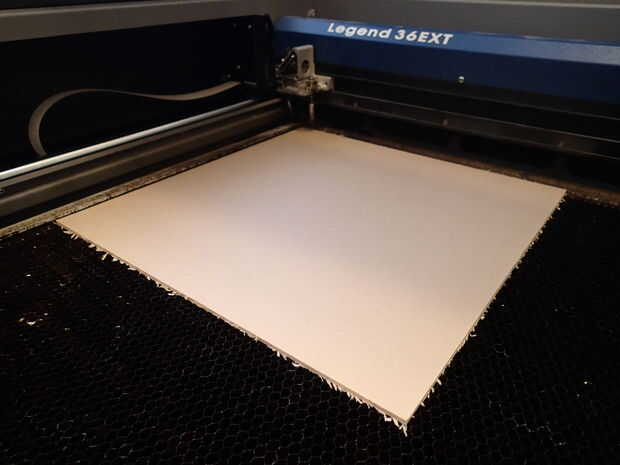

Una vez que hayas terminado de cortar, retire con cuidado el enmascaramiento de todas las piezas para revelar la belleza que se encuentra por debajo.
