Paso 2: Los periféricos
Esto no es tanto un periférico como una opción. Si soldar un pequeño puente entre el pin 5 y el pin de BC. Que le permite AnalogWrite para pin 5 para ajustar el brillo de pantalla de 0 a 255. Más en eso más adelante.

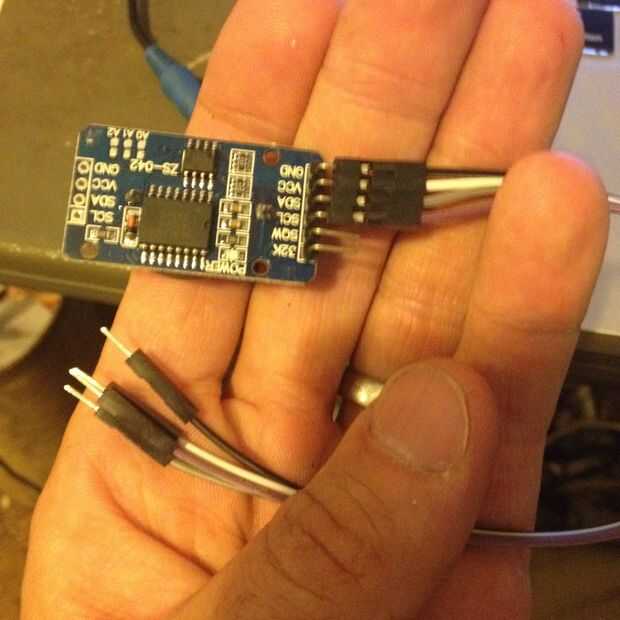

Para fijar el módulo RTC me ha pasado que algunos cables de jumper con conectores de Dupont, hembras en un extremo y macho en el otro. Estos son ideales para conectar a periféricos o breadboards. Me resbaló simplemente los extremos femeninos en las cuatro clavijas adecuadas en el RTC y luego soldar los otros extremos a la pantalla TFT. Cada pin tiene un agujero al lado de él que está vinculado a por lo que no tienes derecho al pin de la soldadura. No voy a poner minas en un caso. A probablemente obtener tiró en un mes para convertirse en algo más. Por ahora voy a descansar en un sostenedor de la tarjeta en mi escritorio en el trabajo así que salió de frente. Usted podría apenas como fácilmente ir a la parte posterior de la ONU o incluso agregar algunos terminales de tornillo para cambios fáciles.
Pernos utilizados son:
- SCL - línea de reloj - a Pin Arduino A5
- SDA - línea de datos - a Arduino Pin A4
- VCC - 5 voltios - al Pin de 5v de Arduino
- GND - Masa - al Pin Gnd de Arduino
Porque el reloj es el único dispositivo usando el bus I2C en este proyecto, tire hacia arriba de los resistores no son necesarios. Mientras que el R3 UNO tiene pernos por el pin ARef para I2C, solo conectan a A4 y A5 por lo que no importa que el escudo no llevarlos hasta el nivel superior, sólo vamos a ir directamente a la fuente.
Ahora que todo está construido es sólo una cuestión de cargar el código y Zarpamos a las razas.
