Reloj de cuenta regresiva de dos dígitos gigantes (2 / 7 paso)

Paso 2: Organizar los LEDs

El primer paso es conseguir los LEDs en la placa.  Me encanta trabajar con estas tiras de LED.  Necesitan más tensión pero vienen en rollos convenientes para que se los puede organizar en tiras y tienen las resistencias integradas que facilita las cosas.

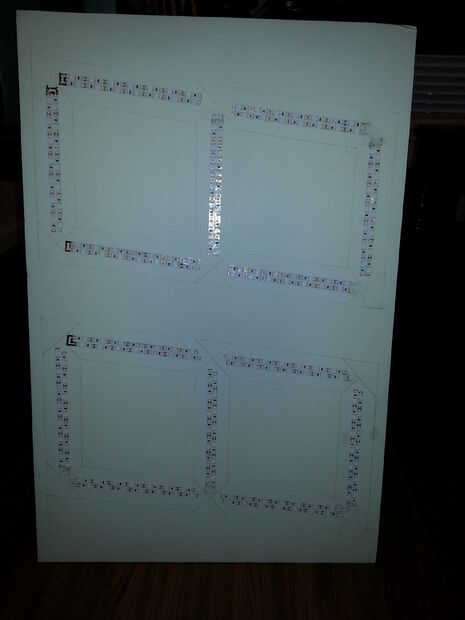

Esquema donde quieres que vaya en dos arreglos de siete segmentos.  Si usas el 120/m LED, córtelos en 28 secciones de 7 segmentos LED de tres. Esto utilizará más de un rollo de 5m, con sólo 4 segmentos de LED sobrados.

Usted estará poniendo dos tiras de siete en cada segmento paralelo a uno al otro.  Recomendamos dar vuelta uno de ellos 180 grados para que el interior de dos y dos polaridades más externas en la tira de ajuste mutuamente.  Esto hará que el siguiente paso mucho más sencillo.  Cuando termines, tendrás dos 8s gigante.  Tal vez una vez que termines con el reloj de cuenta regresiva puede volver a utilizar la pantalla para su siguiente DeLorean.
