Reloj de cuenta regresiva de dos dígitos gigantes (6 / 7 paso)

Paso 6: Añadir transistores y el regulador

Ahora es el momento de añadir los transistores y el regulador de voltaje.

Salidas de Arduino en 5v, sin embargo, las tiras funcionan a 12v. Aquí es donde vienen los transistores. Teóricamente, también podría utilizar algunos amplificadores LED pero necesita 14 de los y esto lo podemos hacer con los transistores más comunes (y menos costosos) fácilmente.

Vas a estar usando transistores NPN, y usé 2N3904 los (bastante común).

Hay varios tutoriales sobre el funcionamiento de un transistor NPN, pero básicamente vamos a usar la lógica de 5v de Arduino para completar el extremo negativo de la conexión.

Conecte todos los cables positivos de las tiras de LED en el extremo positivo de la fuente de alimentación de 12v.

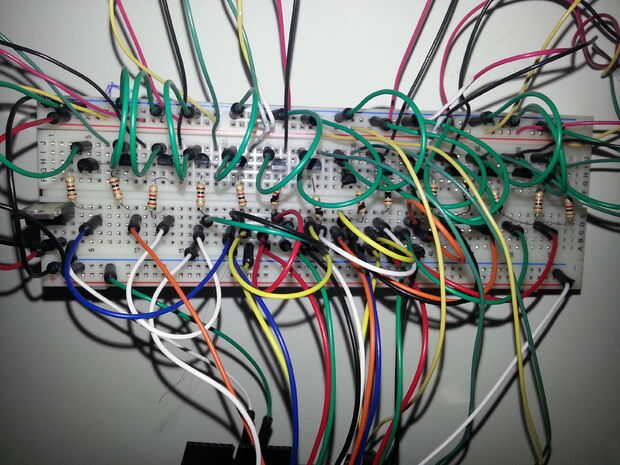

Así que sí, las imágenes incluidas son un poco un lío.  Pero me deja descomponer para...

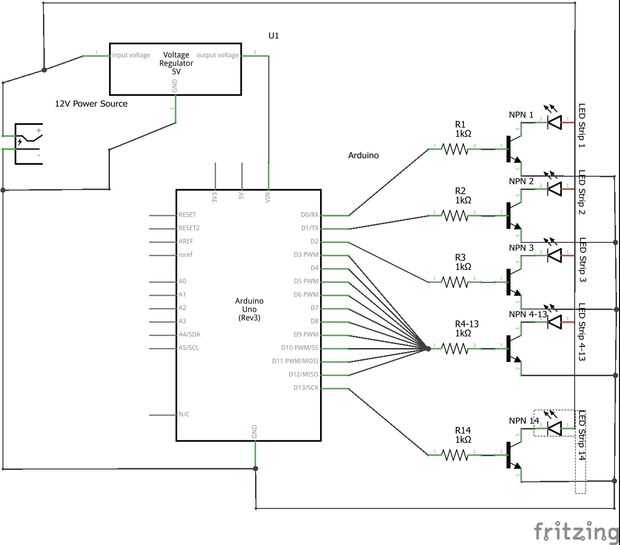

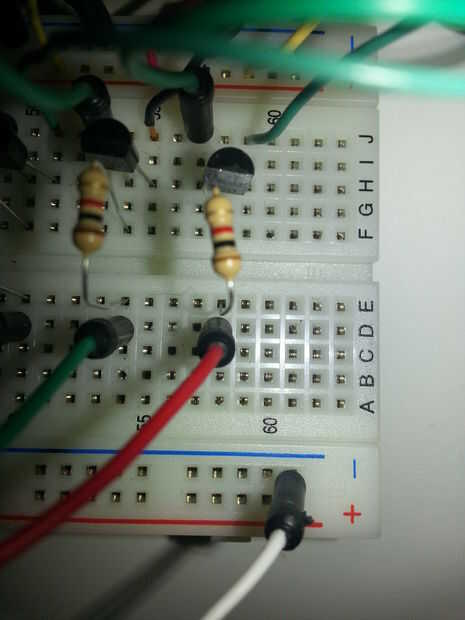

Hay 14 grupos, uno para cada segmento de la pantalla, y no es multiplexado.  Estoy incluyendo una foto con un grupo por lo que es más fácil de seguir.  En el diagrama, cada grupo de resistencias, transistores y tiras de LED es el mismo, por lo que muchos del medio que en el diagrama para simplificar agrupados.

En el centro de cada grupo es un transistor NPN.  Si nos fijamos en el transistor de la punta plana, los tres pernos que ves de izquierda a derecha son el emisor, la base y el colector.  El extremo negativo de las tiras de LED (la "carga") se conectará al colector del transistor y la base se conecta al pin de salida del Arduino con un resistor de 1Kohm entre, el emisor se conecta a tierra.

Es un poco difícil de ver en mi primer cuadro, pero los combos de transistor conectados a cada una de las tiras no están en el mismo orden que los pines de Arduino, por lo que el grupo de abajo "traduce" a la orden correcta.  Sin embargo usted arreglar los cables, siempre y cuando mantengas el pedido directamente a los pines de Arduino debe ser bueno.

Ahora el regulador.  Cuando traté de usar una entrada de 12v de mi Arduino, Arduino mantiene reajuste.  Sin embargo, sabía por experiencia anterior que el Arduino trabajó muy bien en tensiones más bajas.  Así que tengo un regulador de voltaje (típico 7805) para alimentar el Arduino.  Pongo la 12v P + conexión a la clavija 1, tierra al pin 2 y la salida regulada del pin 3 al Vin de Arduino.  También tengo otro puente para conectar la tierra a la entrada Gnd de Arduino.
