Reloj de dígito numitron (2 / 6 paso)

Paso 2: El circuito

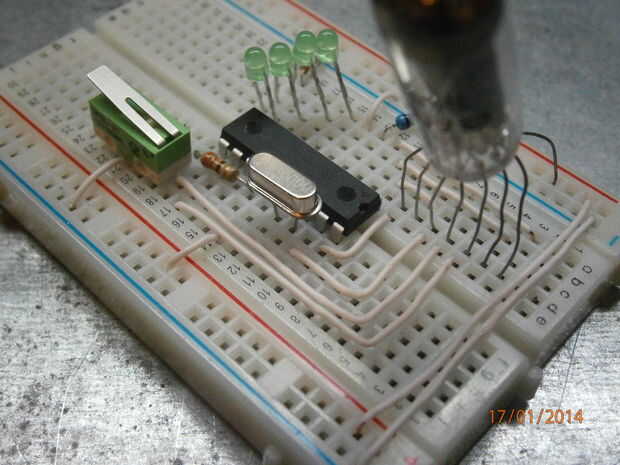

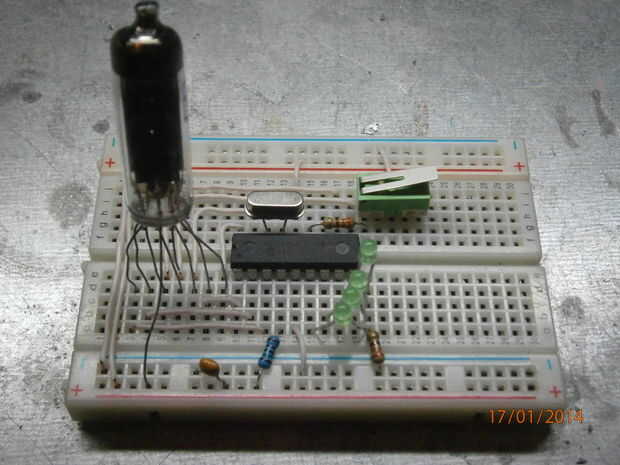

Después de probar en el protoboard, el reloj funciona bien, con el cristal actual el reloj viene adelante un minuto cada 3 días, con una precisión de uno puede ser resuelto, pero es lo suficientemente bueno para mí; porque el tiempo es fácil.

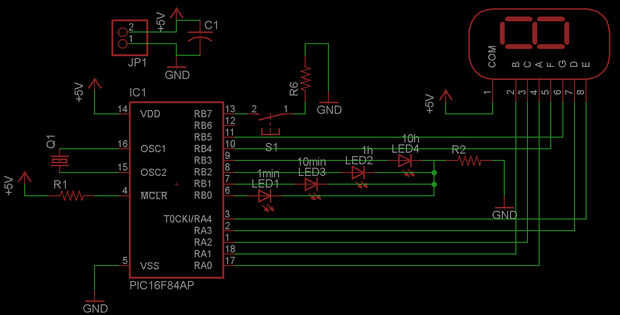

Puede ver el video de prueba a continuación y descargar el esquema de eagle para modificarlo.

Puesto que numitron muestra son bulbos simplemente complejos, podría ser un problema para conducir desde el procesador, pero en este caso, no es un problema:
El PIC16F84A puede fuente o fregadero de 25mA por pin I/O.

Pero cada puerto tiene un límite:

Corriente máxima hundido por PORTA-80 mA
Corriente máxima por PORTA-50 mA

Corriente máxima hundido por PORTB-150 mA
Corriente máxima por PORTB-100 mA

Con IV-9/IV-16 cada segmento atrae a 20mA, pero tenga cuidado si usted elige otro numitron!
