Reloj de dígito numitron (3 / 6 paso)

Paso 3: Diseño de PCB

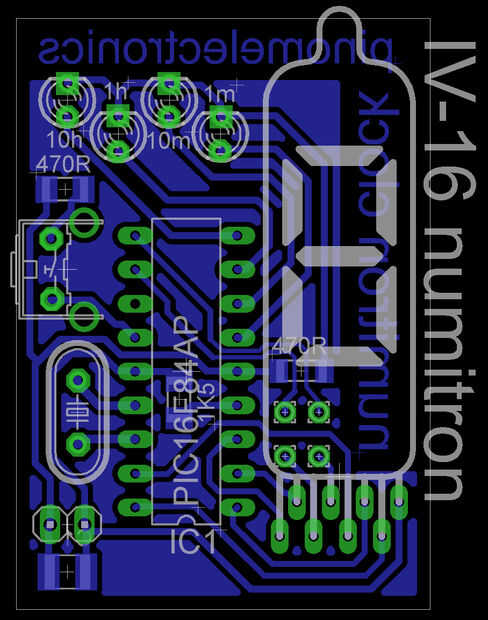

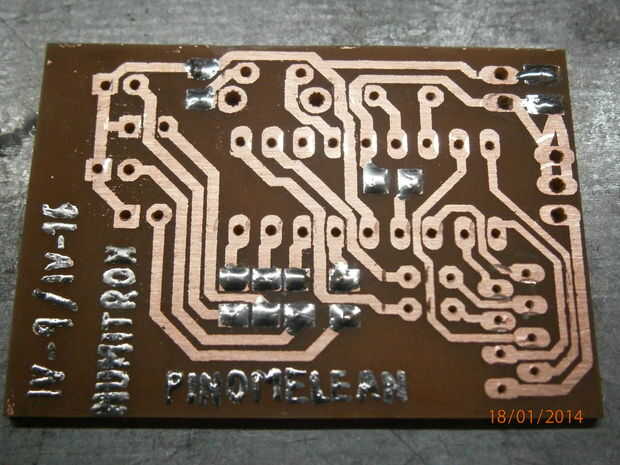

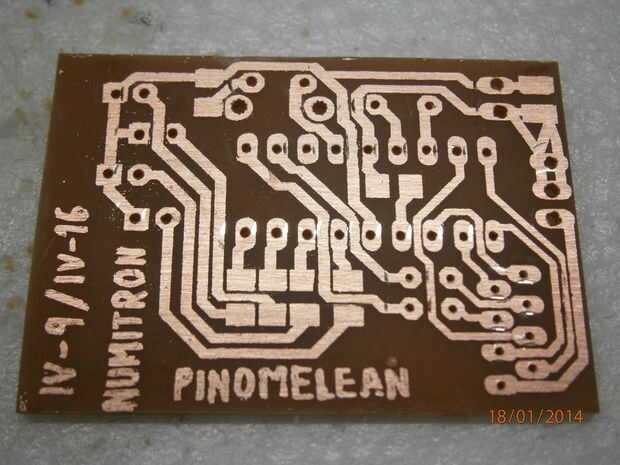

Las medidas de la Junta acerca de 4x3cm (1.6x1.2inches).
podría ser cierto más pequeño con todos los componentes en smd y en una tarjeta de doble capa; pero el diseño que hice es el más fácil/más barato uno.

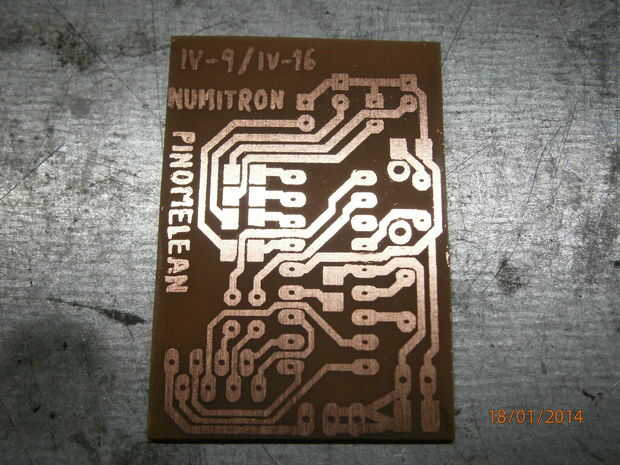

La junta con que hice el reloj más tarde fue modificada y optimizada.
Usé 4 resistencias para los LEDs de HHMM cuando un resistor común haría el truco.
También utilicé un jumper de cabecera para encender o apagar el numitron, pero resultó que el microcontrolador hundió la corriente a través de pernos, iluminando tenuemente algunos segmentos off.

Puede utilizar el PDF para hacer el circuito con el método de transferencia de toner (ver
O pedirlo con el. Archivo BRD.
