Reloj de dígito numitron (4 / 6 paso)

Paso 4: Rellenar el PCB

Después de taladrar los orificios y estañado de las pastillas, es momento de rellenar el PCB.

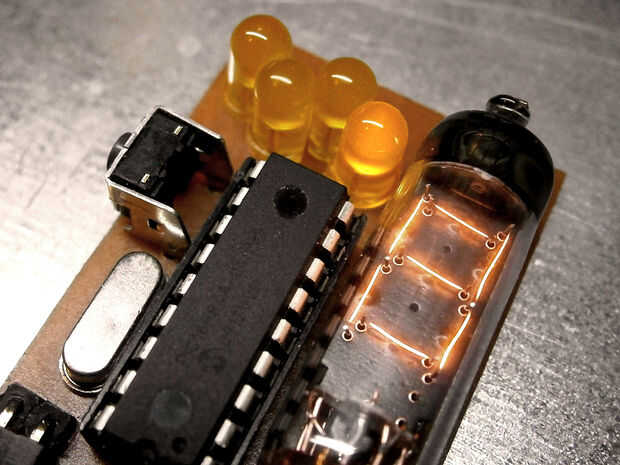

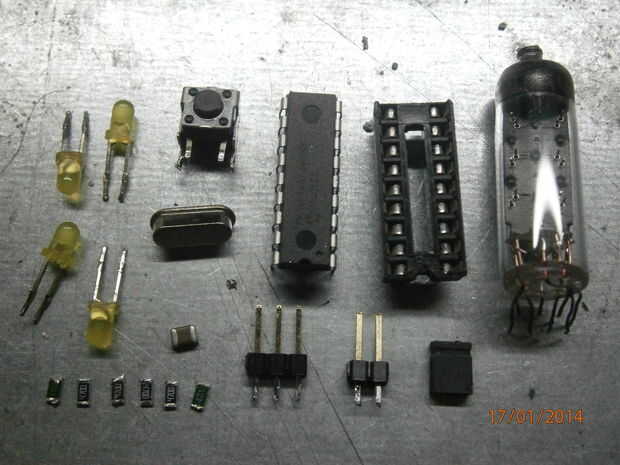

Usted necesitará los siguientes componentes:
-PIC16F84A microcontrolador (o compatible)
-zócalo DIL de pin 18
9 - IV o IV-16 numitron (o uno de su elección, pero cheque pinout)
-4 LEDs (solo verifica si caben)
-Cristal 4MHz
Resistores SMD -2 x 470 ohm 1206
resistencia de SMD -1 x 1 K 5 1206
-2 x cabecera masculino, o la potencia de entrada que desee
-Un condensador SMD, sólo para el filtrado, sin importar el valor.

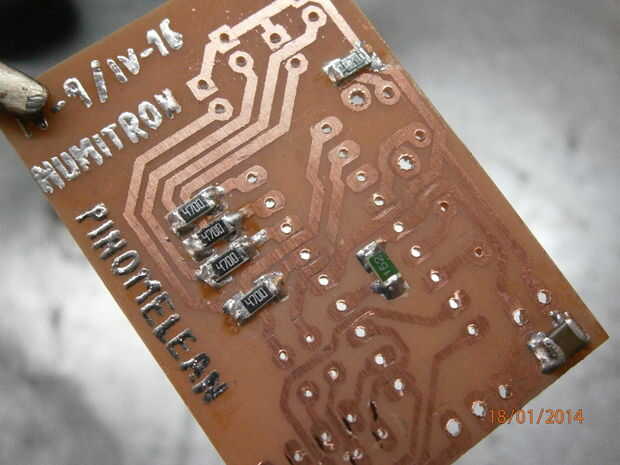

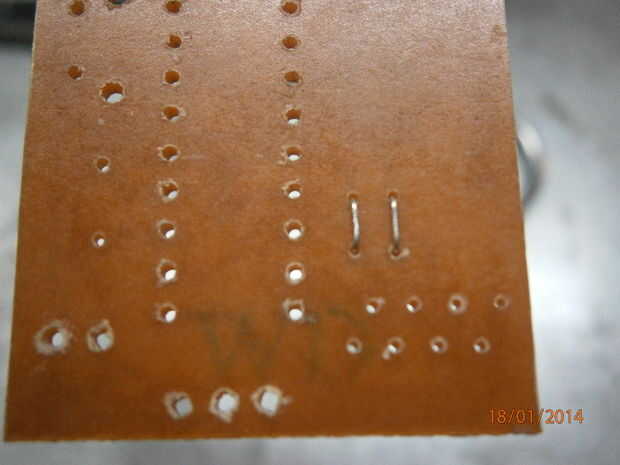

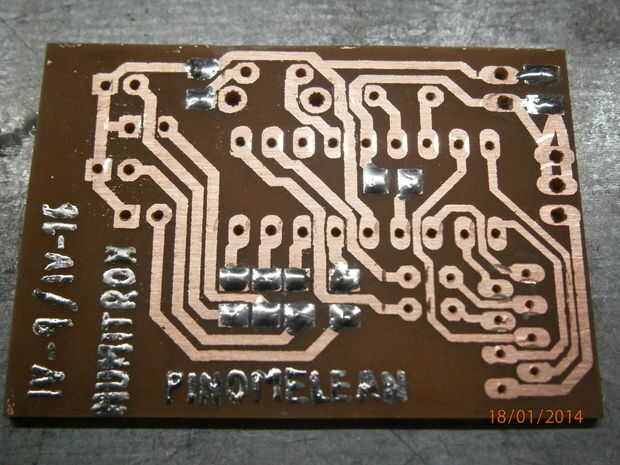

Primero soldar los puentes de alambre y los componentes SMD, y luego el resto. Hacerlo como se muestra en el diagrama (el. Archivo BRD)

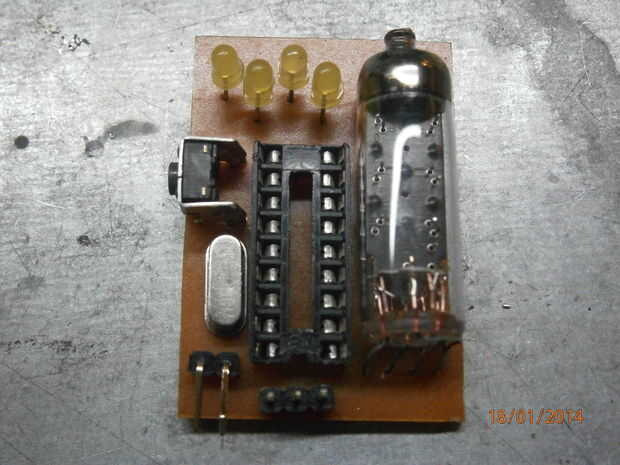

Sólo la toma sin el PIC en la soldadura.

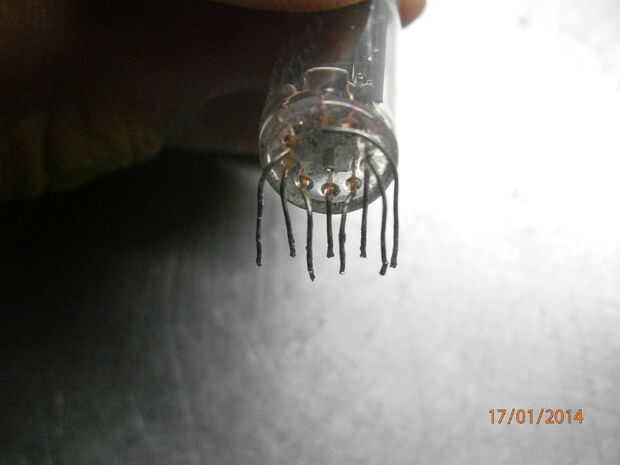

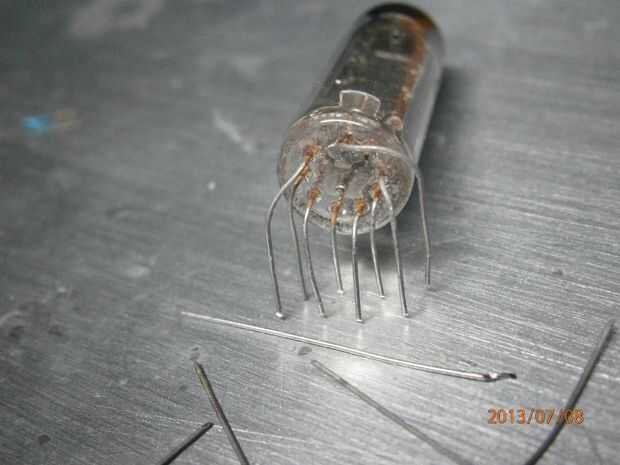

Si usas 9 IV o IV-16 numitron, doblar las puntas como se muestra en la imagen. Si utilizas otro numitron, ver el datacheet y comprobar si es compatible con los pines, si no, puede editar el PCB o las puntas de la cama según sea necesario.
