Reloj de disco duro (HDD reloj con Arduino Uno) (2 / 4 paso)

Paso 2: Es el momento de construir

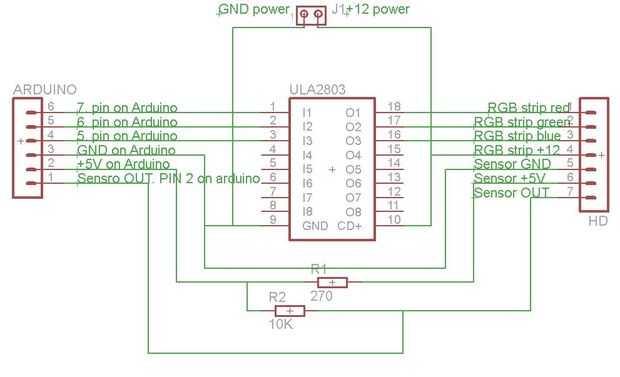

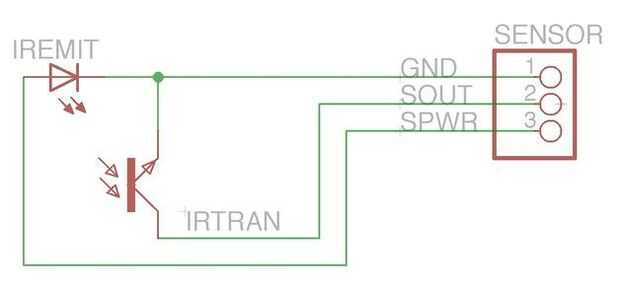

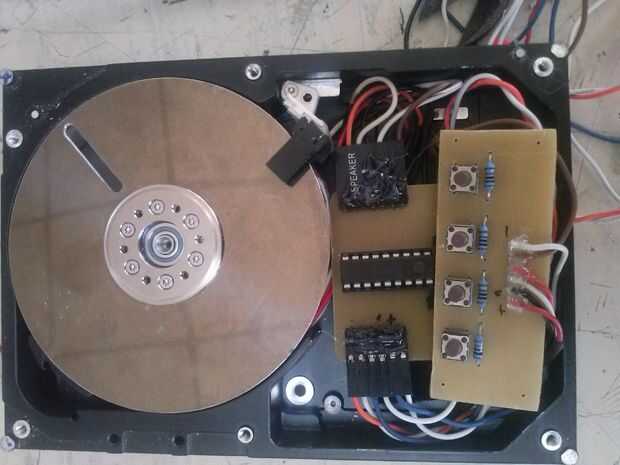

Por lo que en este paso usted puede descargar archivos de eagle con PCB. Esta tablas van a ser lugares en el frente. Uno de ellos se utiliza para alimentar el sensor y la tira RGB. Segunda placa se utiliza para controlar el reloj con pulsadores.

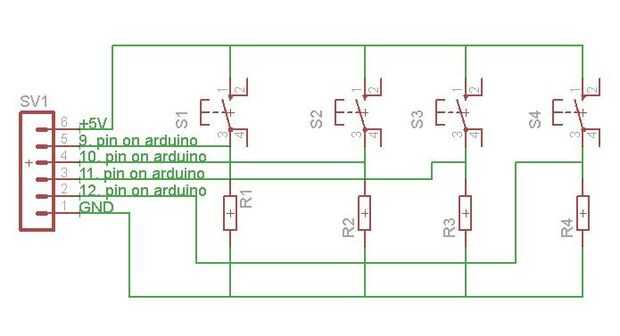

Primer botón se utiliza para entrar en el modo de programación del reloj. Después de que activarlo podemos cambiar horas (segundo botón) y minutos (tercer botón). Cuando queremos cambiar el color de la mano de relojes utilizamos botón de cuarta. Luego con el segundo pulsador podemos cambiar color y tercera la mano del reloj que queremos cambiar.

Se puede ver cómo conectar este tablas en los archivos de eagle.
