Paso 3: La base - limpieza de la unidad de disco duro

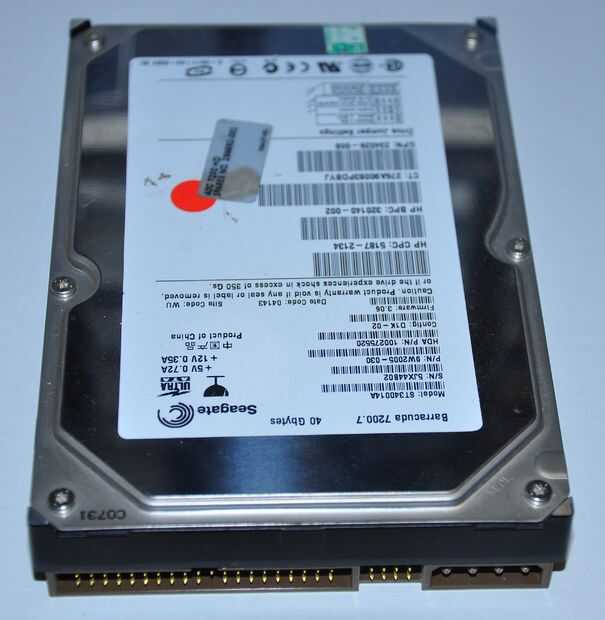

Por lo que tiene tu disco duro listo, ahora tienes que tirar la basura. He decidido todo lo que no bloquea el giro de la PCB mantener. Hace la cosa mirar más fresco. En el momento usted debe estar mirando algo parecido a lo que se ve en las primeras imágenes, el disco duro como se ve cuando usted toma hacia fuera desde el PC.

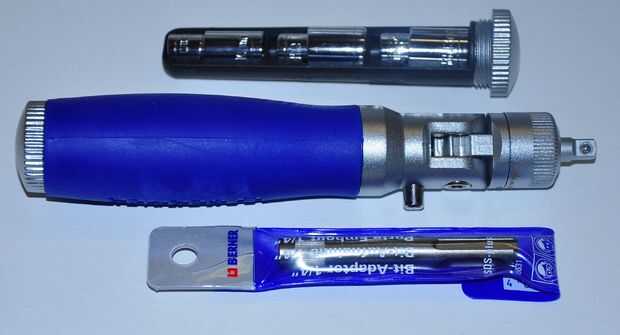

Vamos a comenzar el desmontaje por quitar los seis tornillos y uno bajo la etiqueta. Usted puede encontrar bajo la etiqueta. Utilicé la herramienta azul de la imagen de desmembrar la cosa.
Desmontaje

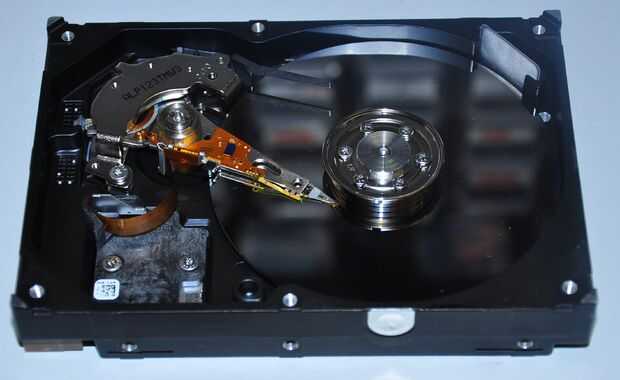

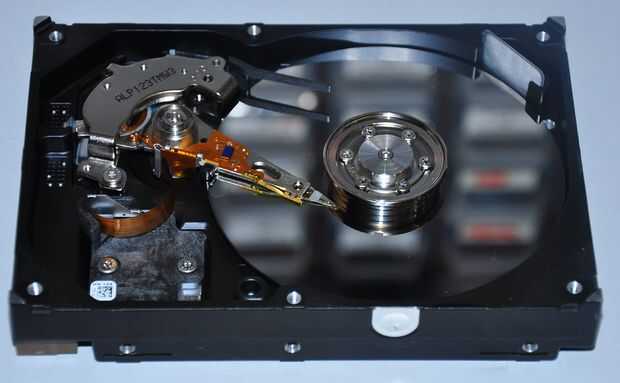

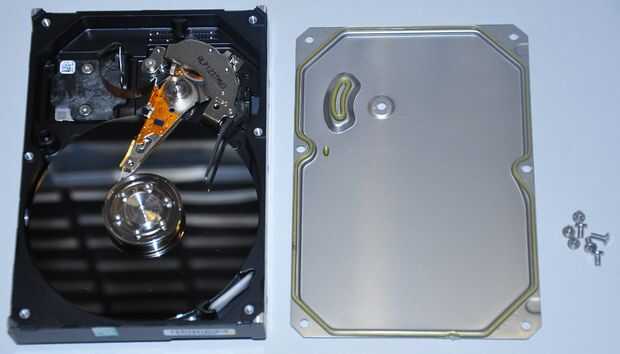

La tapa es una bonita pieza de aluminio, no necesitamos para crear nuestro reloj, pero usted puede guardarlo para más tarde, guardarla para otro proyecto, tal vez una cosa de fresado CNC! Después quitó los tornillos, tienes que levantar con un destornillador o algo similar, yo suelo utilizar una púa de guitarra para este tipo de operaciones, no rasguñará la unidad. Con la tapa, puede empezar a quitar cualquier tornillo, tu objetivo es ser capaces de sacar el plato. Había iniciado con el final y los que se sostiene el plato quitar a.

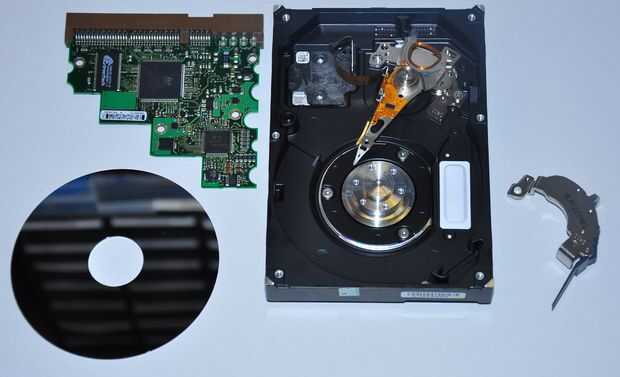

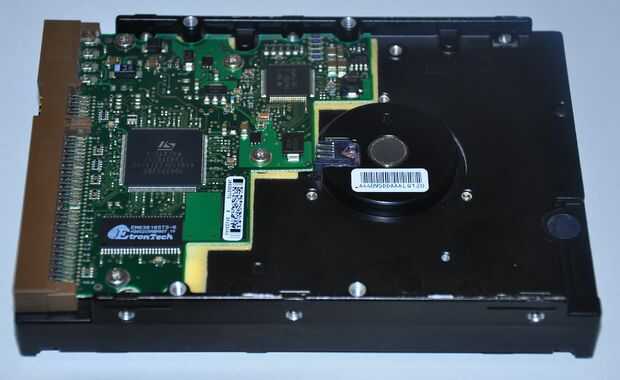

Esto no es suficiente, el plato no sale solamente con estos tornillos quitados, tienes que ir más allá. Y retire el tornillo que sujeta ese imán fuerte por encima de la cabeza. Retirar el PCB desde el otro lado y dejar de lado, podríamos necesitamos más tarde.

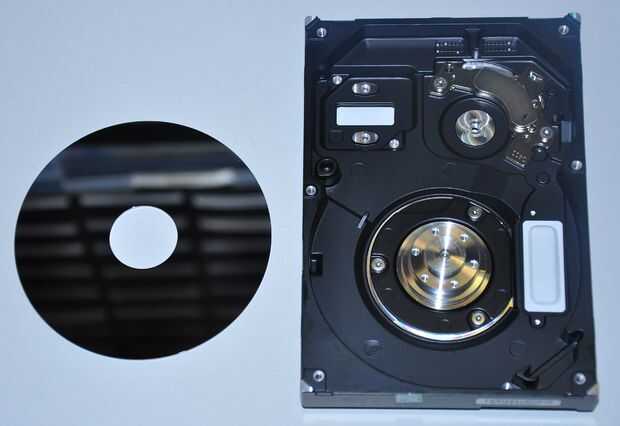

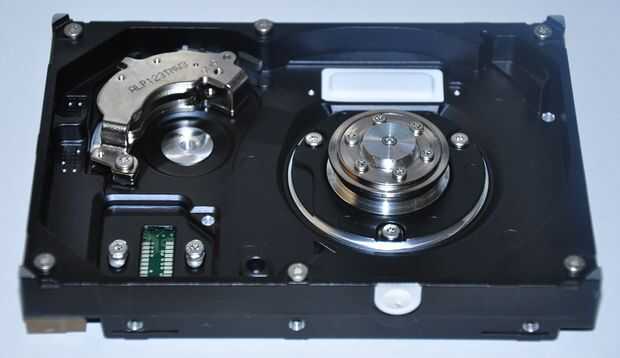

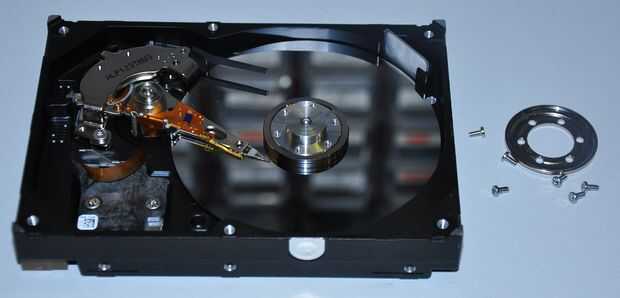

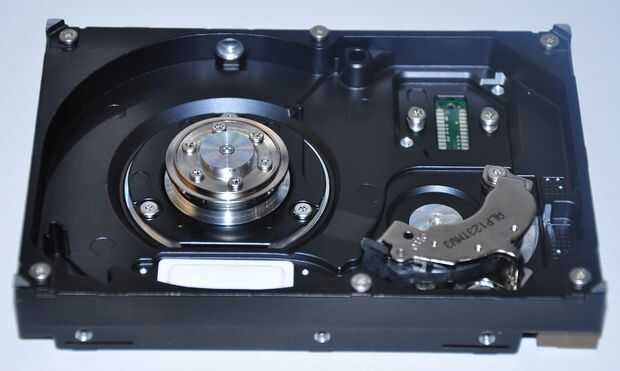

Si usted mira de cerca, puede identificar el eje de la cabeza como un tornillo plano grande. Quitar para seguir adelante con el retiro de plato. Después de que termines con esto, volver a las cosas que no molestan a su proyecto: el disco de retención de plato pequeño con los seis tornillos, imán permanente, el PCB y cada tornillo, por lo que hay bonita cabezas visibles en lugar de agujeros. Comprobar mis progresos en las imágenes.
Poner el chasis para dormir

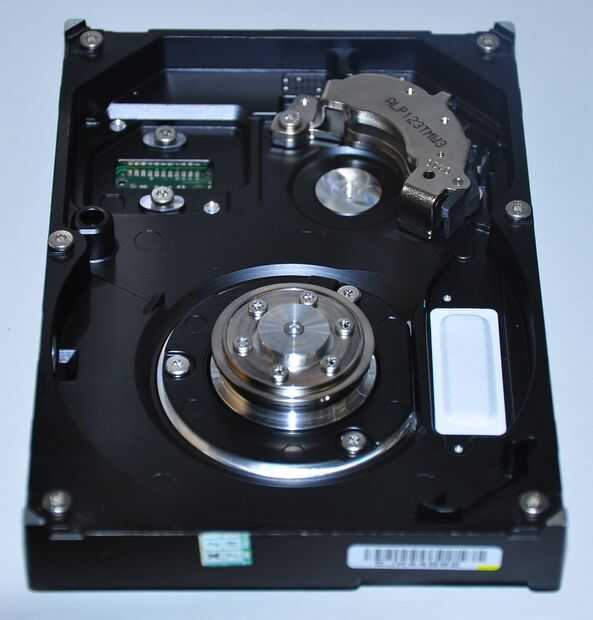

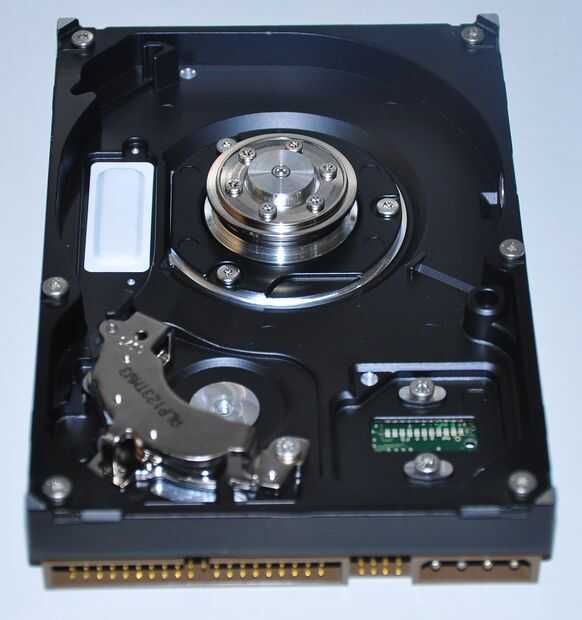

Antes de poner a dormir (por el momento), medir el diámetro y agujero de la placa puede dar una idea sobre el PCB que puede caber en esto. Agujero es 25 m m, diámetro 95 mm. Eso es lo que tenemos que entrar en Altium Designer para crear el contorno de la placa en la capa de keep-out. Dicho esto, creo que hemos terminado aquí. Echemos un vistazo pasado desde arriba en el disco duro pelado, que hará que el recinto de nuestra segunda mejor opción.
