Reloj de display de 7 segmento caseros (1 / 5 paso)

Paso 1: El esquema y unas palabras sobre los componentes

He estado usando Altium para casi un año, he diseñado este proyecto utilizando este programa cool. Empecé por crear un nuevo proyecto y agregar un archivo esquemático a él.
Lo que está en él:
-PIC16F727 - procesador
-pantalla 7 segmentos con ánodo común
-transistores de lógica de x BCR562 13 con los resistores de base incluidos
-resistencias
-pin headers

Se puede ver el esquema en los accesorios.

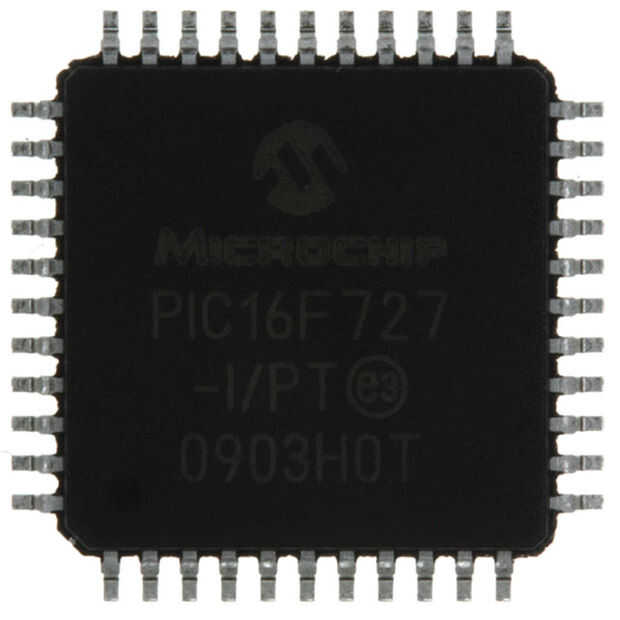

PIC16F727 - microcontroladores
El procesador tiene los pernos de la 44 y es prácticamente un overkill para esta aplicación, pero no he tenido ningún otro PIC-s colgando alrededor en el momento. Algunas características importantes de este procesador:
-Oscilador de 16MHz interno
--I²C, SPI, AUSART
-2 X CCP (Caputure/comparación/PWM)
-Canal 14 8b ADC
-Un temporizador de 8 bits (TMR0)
-Dos 16-bit Timer (TMR1/TMR2)
-Watchdog Timer (WDT)
-En el circuito serie Programming™ (ICSP™)
-Built-in mTouch™ módulo de detección capacitiva
-Amplio voltaje de funcionamiento (1.8V-5.5V)

No utilizo ningún otro perpiheral, pero un solo contador de tiempo, el resto del algoritmo sólo comandos de la pantalla y realiza un seguimiento de tiempo.
Si su versión del reloj va a ser una versión con alimentación a batería, te recomiendo hacer algunas pruebas con las resistencias de límite actual para el consumo de corriente/visibilidad óptima. He usado resistencias de 1K.
Las resistencias de tipo K de 1 mismo se usaron para colocar como dominadas en las entradas de botón.

pantalla de 4 dígitos de 7 segmentos
Lo conveniente de estas pantallas es, que tienen sus broches de segmento ya tiradas juntos a un solo perno, no tienes que trazarlos al realizar el PCB. Sólo un seguimiento individual y tienen cada dígitos 'a' segmento conectado. Lo mismo con los otros segmentos.
Así, un dígito tiene el cátodo de cada LED puesto hacia fuera en un perno, tomando 8 terminales (hay un punto cerca de cada dígito), el ánodo de cada dígito LED-s se agrupan para salir en cuatro diferentes clavijas.
Eso es todo lo que necesitamos saber sobre nuestra pantalla, al lado de los pines. El pin-out difiere de la pantalla, no molesta con dar detalles sobre que podría usar uno diferente.

Transistores de BCR562 lógica
Éstos tienen las resistencias de polarización ya montadas. Se utilizan en modo de saturación, como interruptores.
