Paso 2: ¿Cómo exportar la obra a PDF?

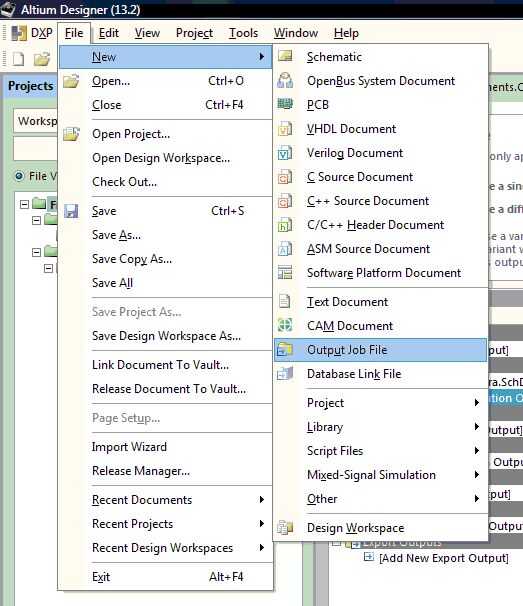

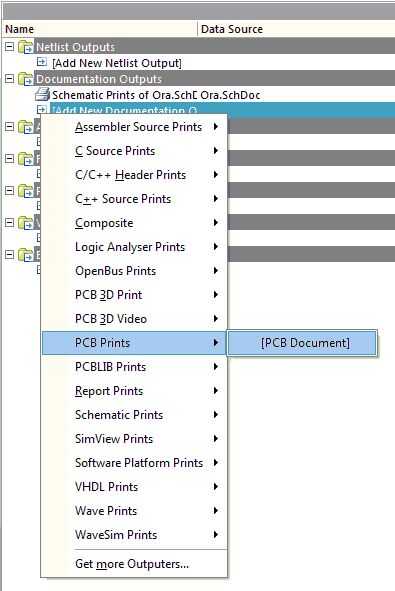

En primer lugar, necesitamos un archivo de trabajo de salida. Siga las instrucciones en las imágenes para saber cómo debe hacerlo. Si tienes que listo, tendrás que crear una "salida de documentación", llaman "Estampas de PCB". Que pulsas aparecerá una nueva línea, pidiendo un nuevo nombre para ser dado. No nombras de todos modos, no hace ningún daño si usted dejarlo de esa manera. A la derecha en el cuadro de PDF, haga clic en el radiobutton pequeño en el extremo derecho. Una flecha verde conectará los dos, señalando, que las impresiones de PCB se exportará al formato PDF.

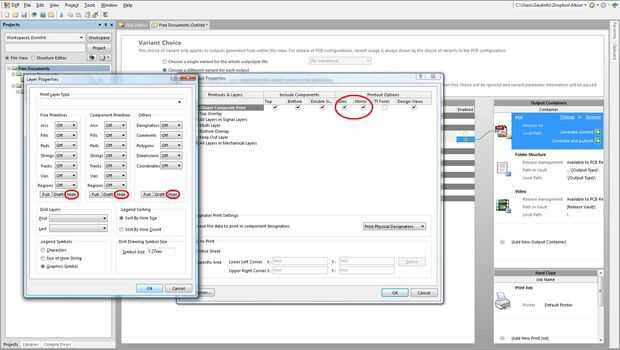

Haga doble clic en la línea de "impresiones PCB" para ser capaces de cambiar sus propiedades. Doble clic sobre cada capa para definir qué tipo de objeto quiere/no quiere mostrar en el archivo de salida. Deshabilitar todo, dejar sólo la capa superior o inferior, finalmente las pistas de capa keep-out, para ver los bordes del tablero. Pulse OK para despedir a la ventana.
A continuación, tendrás que decir Altium, que desea que la salida escala 1:1. Para ello, haga clic con el botón derecho "Impresiones de PCB" y seleccionar "Cuadro de diálogo Configuración de página".
Cuando aparece, seleccione "imprimir escala" en la lista desplegable de "modo de escala" y pulse OK.

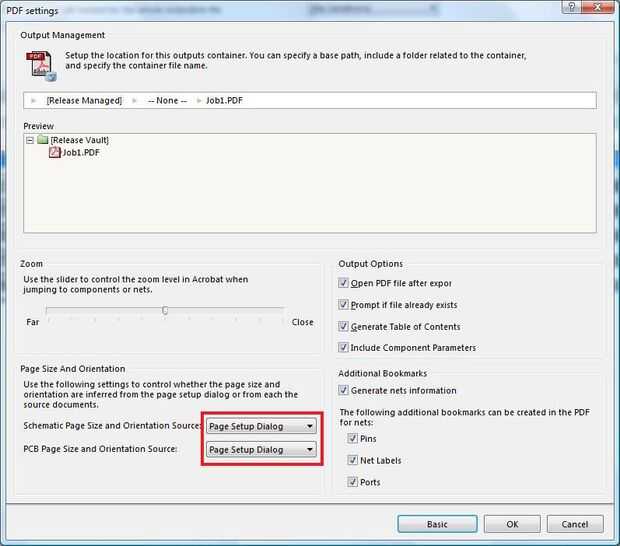

Último, derecha haga clic en el cuadro de PDF y haga clic en el botón "Avanzado" para ver opciones adicionales. Establecer el "tamaño de página y orientación" a "Diálogo de configuración de página", como muestra la imagen. Presione F9 para exportar a PDF, se abrirá en unos momentos, si tienes un visor de PDF instalado. Imprimir para fabricación de PCB comenzó.
