Reloj de engranajes acrílico (15 / 19 paso)

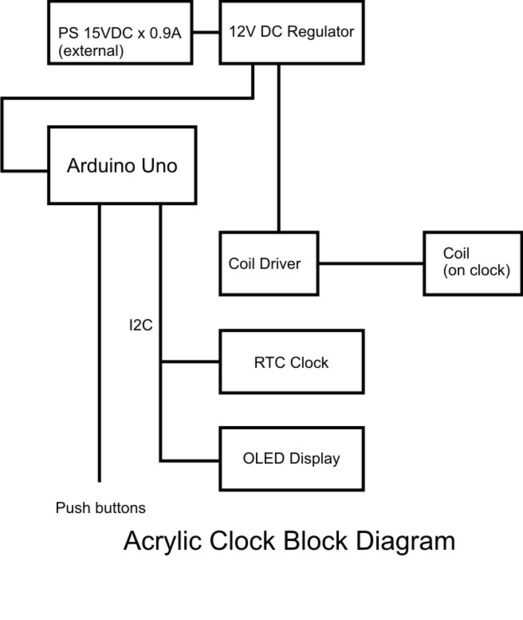

Paso 15: Electrónica - diagrama de bloques

Necesitamos para la bobina conduce exactamente dos veces por segundo. Algunos electrónica simple podría utilizar un reloj de cristal, separadores y un conductor de la energía para la bobina. Sin embargo, he decidido añadir una pantalla OLED para la fecha y hora.

Por lo tanto, tenía sentido poner un Arduino Uno en el centro y todo con software de control.

Aquí, sólo mostramos cómo están dispuestos los distintos bloques de poder y la lógica.
