Reloj de engranajes acrílico (5 / 19 paso)

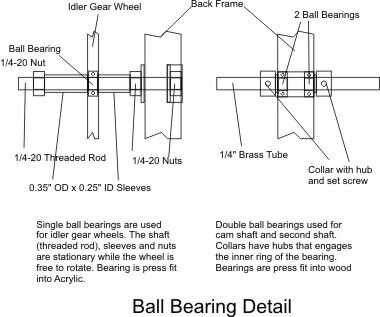

Paso 5: los rodamientos de bolas

Rodamientos de bolas se usan donde se desea la baja fricción.

El primer lugar en cuestión es el árbol de levas. Se mantiene firmemente en lugar con dos rodamientos y movimiento lateral es inhibida por dos collares. Tenga en cuenta que un pequeño diámetro de hombro en los collares sólo entra en contacto con el aro interior del rodamiento.

Ese mismo método se utiliza para garantizar el segundo eje en el bastidor trasero.

Hay varias ruedas dentadas que se asientan sobre los ejes fijos. Están equipados con rodamientos de bolas solo (presión en el acrílico) y la posición axial viene determinada por mangas de espaciador.
