Paso 6: placa de pared y del respaldo

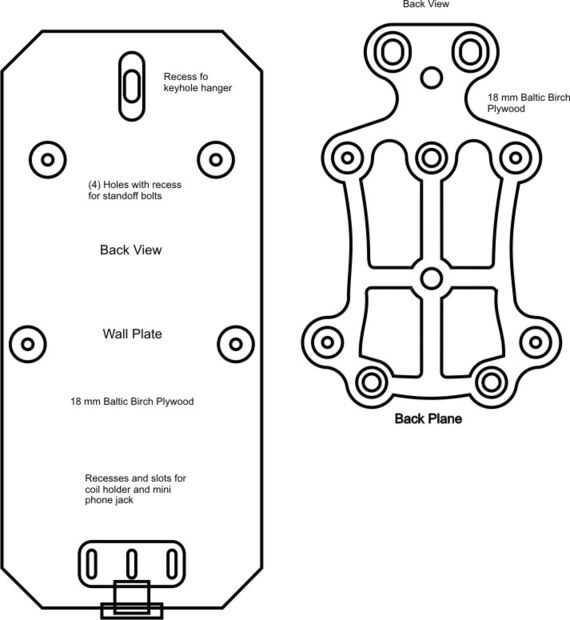

La placa de pared es la base para el montaje mecánico. Está diseñado para ser colgado en una pared con un gancho de ojo de la cerradura.
Cuatro pernos, arandelas y tuercas, incluidas por mangas de cosméticas se utilizan para soporte de la forma del bastidor del respaldo de la placa de pared.
Las cosas en la parte inferior son huecos, ranuras y cortes donde el soporte de la bobina debe fijarse y una pequeña placa con un conector de teléfono mini. Un simple cable de 2 conductores trae la energía de la bobina del reloj de la caja de control.
El bastidor del respaldo es el marcador de posición para el árbol de levas, eje de segunda, tres ejes rueda locos y dos tornillos que sujetan las capuchas. Tenga en cuenta los agujeros ligeramente alargados para las chimeneas. Esto permite ajustar las capuchas que se dedican a la rueda de escape adecuadamente.
Se enrutó de 18 mm de contrachapado de abedul Báltico.
Utilizando un router CNC aseguraron que los todos los ejes de engranaje se espacian exactamente tres pulgadas de distancia.
