Paso 8: Diseño de engranaje
Necesitamos una reducción del engranaje de 60: 1 desde el segundo al minuto eje y 12: 1 desde el minuto en el eje de la hora. Tiene que haber un número par de conjuntos de rueda de piñón para mantener la rotación en sentido horario.

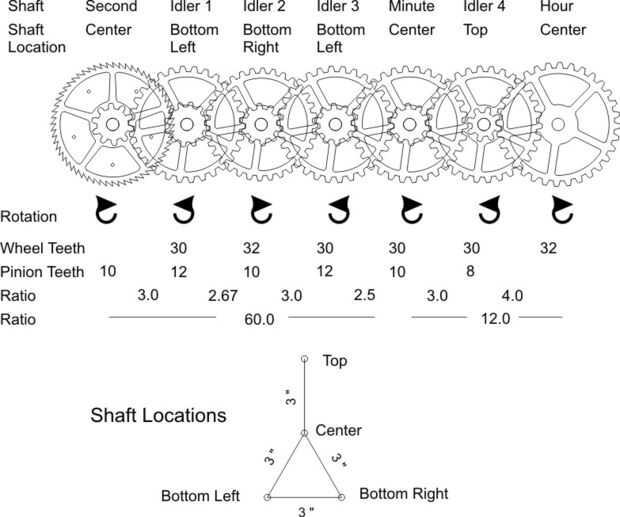

60: 1 es demasiado grande para manejar con sólo dos sistemas del engranaje - para que usar cuatro juegos. El dibujo muestra todo el tren de engranaje en una visión lineal, junto con las cuentas de diente. También muestra en qué eje se encuentra cada par de piñón de la rueda. Tenga en cuenta que las distancias del eje son idénticas en 3 pulgadas.
El software GearGenerator3.exe de Matthias Wandel es una ingeniosa herramienta para generar las formas de engranaje. Introduce la distancia del eje y es el número de dientes de piñón y rueda y el engranaje. Incluso puede Agregar radios de las ruedas más grandes. Los dientes son formados como involuciona, que es el modo recomendado para engranajes de diseño.
El resultado es un archivo DXF que puede ser importado a CorelDraw para un toque final para arriba como la dimensión del agujero del eje. CorelDraw también añadido ubicaciones para sujeción de tornillos para sostener el espacio en blanco contra la CNC estropean Junta. El dibujo acabado se exportaba entonces otra vez como archivo DXF,
El último archivo se importó en VCarve Pro. El fichero DXF importado describe todas las formas como un gran número de pequeños segmentos de línea no es adecuados para generar trayectorias lisas. Afortunadamente, VCarve puede reducir el número de nodos drásticamente mediante arcos circulares o curvas de Bezier.
Sin entrar en detalles, las trayectorias fueron diseñadas generalmente con dos pasadas. Un paso áspero usando un molino de extremo de 1/8" había formado las formas de diente con unas pocas milésimas de pulgada de desplazamiento. Luego una pasada final con un 1/16" bits limpió las formas con casi cuadrado en las esquinas interiores.
Las ventanas formadas por los radios de las ruedas más grandes se cortan usando las pestañas para mantener la integridad del espacio en blanco como la mayoría del material fue quitado.
El enrutamiento de acrílico es un proceso tedioso. Acrílico se funde fácilmente y metí varias piezas a lo largo de la manera que el router bits obstruido con material fundido. El secreto es usar un cuchillo muy afilado, hacer alto y pasa bajo el lugar de corte con un flujo constante de aire comprimido.
Esto no pretende ser un curso en CNC routing. Si usted tiene alguna pregunta o comentario, no dude en contactar con el autor en rjeuch
