Reloj de escritorio de invasores del espacio (6 / 9 paso)

Paso 6: Soldadura a la placa principal

Ahora para la placa de circuito principal.

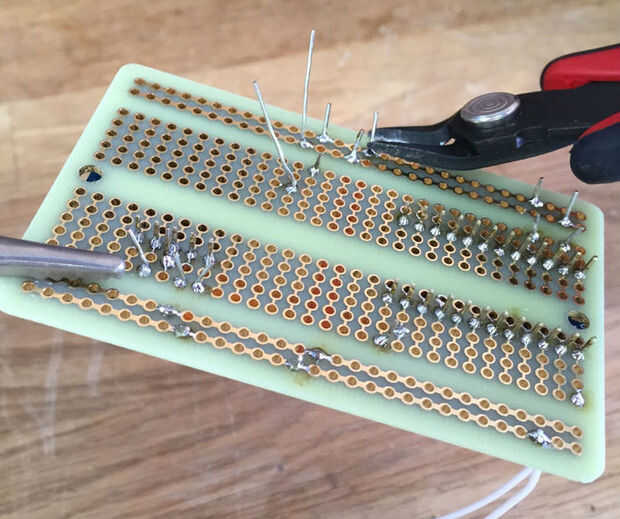

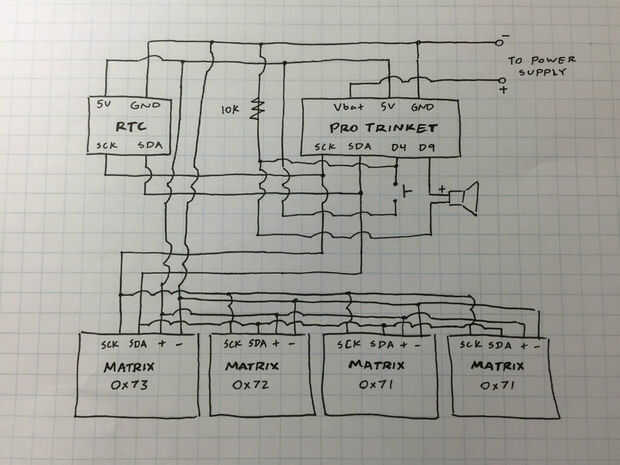

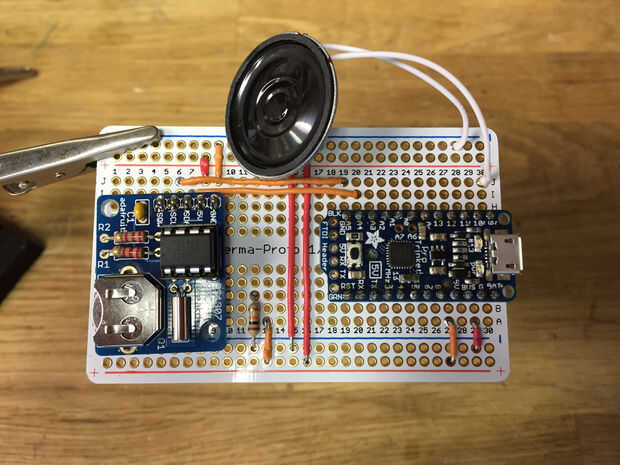

En primer lugar, la soldadura la baratija Pro y RTC en el proto-board. Luego soldar cable de conexión para conectar todos los pines GND y 5V. También conectar las líneas I2C (SCK y SDA). A continuación, agregue el altavoz al pin digital 9 y el resistor de pull-down para pin digital 4.

Una vez más, cortar el alguno de los cables largo.

Nota: En algunas de las fotos la colocación de la resistencia de pull-down es errónea. Debe ser conectado al pin 4.
