Reloj de escritorio de mármol (4 / 7 paso)

Paso 4: Montaje del circuito: del reloj de sistema

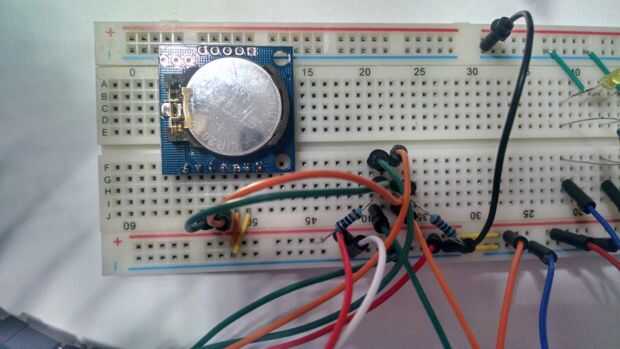

El sistema se compone de un módulo RTC DS1307 y una pantalla LCD con un tablero de arranque de I2C.

Ambos de estos componentes se comunican con el arduino a través del bus I2C, cada uno con una dirección única. Para conectarlos, sólo necesita conectarse a los pines de I2C en el arduino (SDA y SCL) y los carriles de alimentación (5V y GND). Se muestran las líneas I2C de los cables verde y naranja. Los pernos de I2C pueden encontrarse por el pin digital 13 de arduino.
