Paso 4: Cableado interno

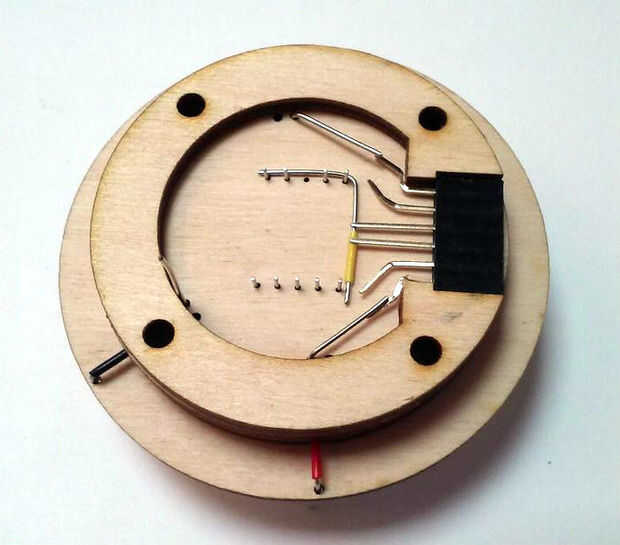

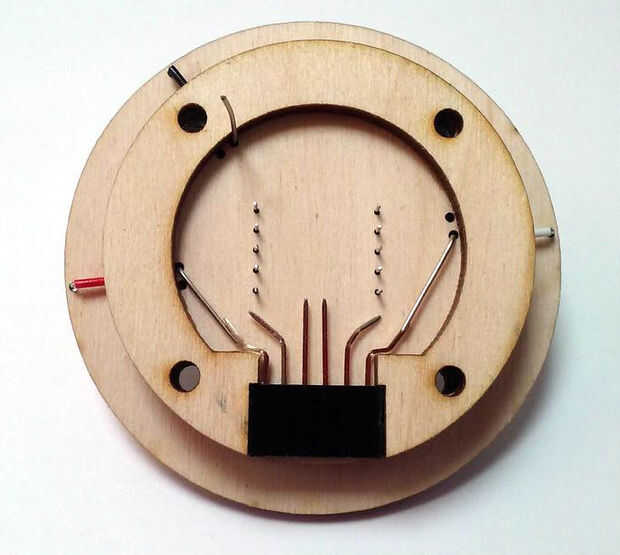

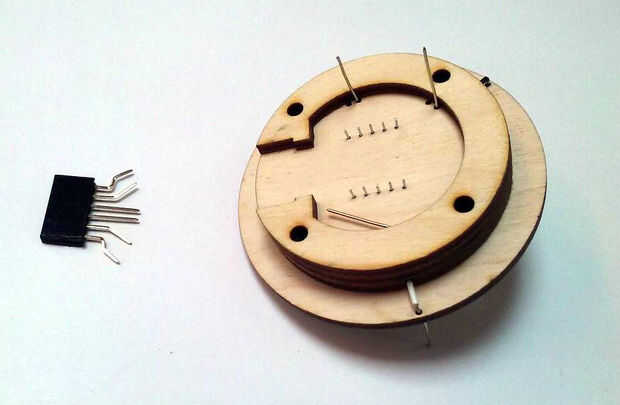

Ajuste la cabecera hembra 6 pines en su lugar en el lado abierto de la "C" con los pernos expuestos en. Si el encabezado es demasiado grande, utilice una lima para archivo cuidadosamente hacia abajo los lados para que se ajuste. Si sus pernos de cabecera son largos, doblarlas con alicates de punta de aguja como en las fotos. Esto le ayudará a difundir hacia fuera y facilitar la les soldadura. Doblar el alambre blanco (datos de entrada) y el cable rojo (corriente) se superponen las dos clavijas exteriores de la cabecera. Cortar con cortadores de alambre que hay cierta superposición con estos pines de cabecera, pero los cables caben totalmente en la "C".

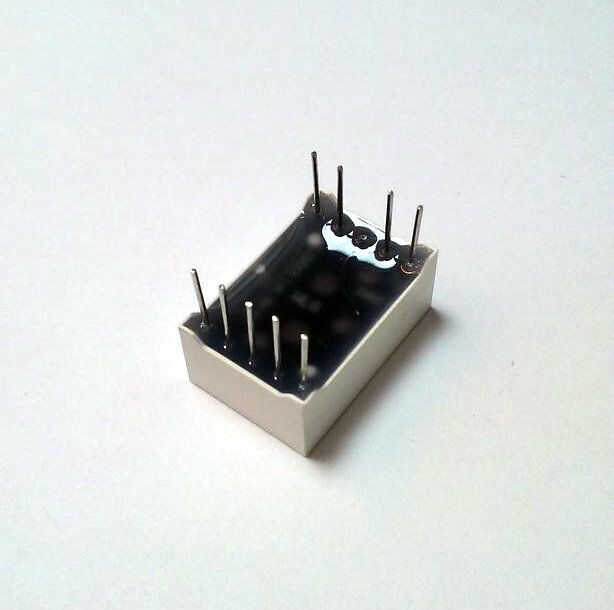

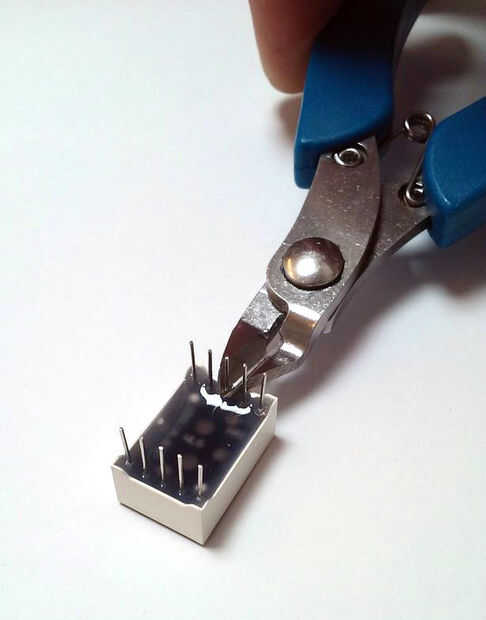

Quitar el LED de 7 segmentos y corte el perno de centro en la parte superior del "8." totalmente. No es necesario, y eliminación de él hace la soldadura más fácil ya que el resto de los 4 pines en fila se sueldan junto con otro cable.
Poner el LED de 7 segmentos en lugar de la madera. Preparar 2"(50mm) pieza de alambre sólido con todos sino 1/4" (6mm) quitado. Doblar el alambre en forma de "L" y poner en marcha como en la foto de arriba. Este cable conecta a la fila superior (uno ahora con 4 pines) de lo LED de 7 segmentos con patillas de abajo a la derecha del LED y la tercera desde la parte superior de la cabecera. El aislamiento impide que entre en contacto con el otro encabezado perno (el cuarto desde la parte superior).

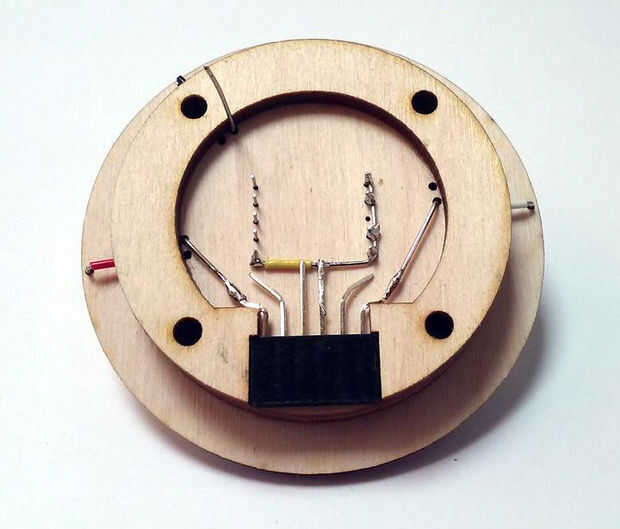

Recortar el alambre a la longitud y soldadura a los cinco pines de LED y el pin de la cabecera. La soldadura de los cables de alimentación y datos en que preparado anteriormente en la cabecera. Este alambre se usa para encender los 5 segmentos LED para iluminar la letra "P", para PM.
