Paso 8: Cable para el módulo de WiFi
Como dije al principio, opté por tener los módulos Arduino y WiFi conectados con un protoboard sin soldadura. En algún momento en el futuro, espero que cambie con un solo pequeño módulo WiFi (como el Huzzah Adafruit) adjunto a la parte posterior del reloj.
Consulté esta página para determinar cómo el ESP8266 de energía confiable.

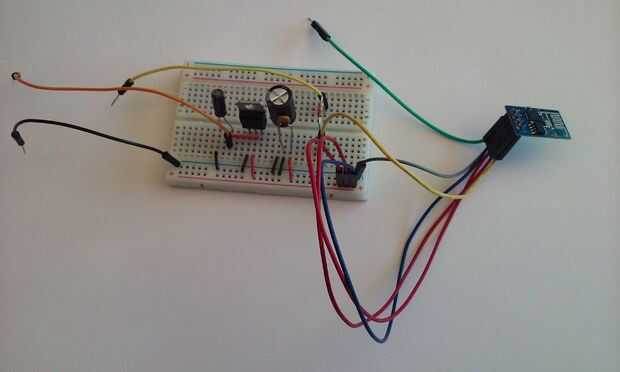

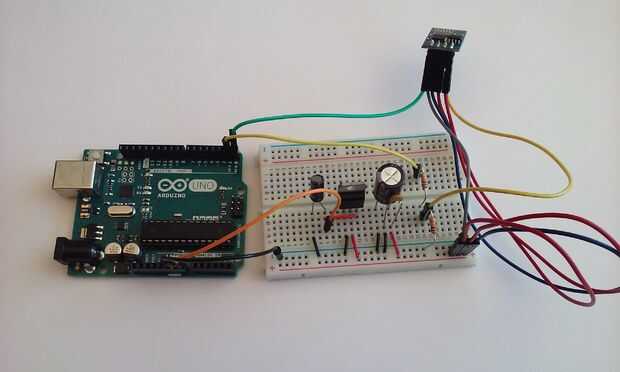

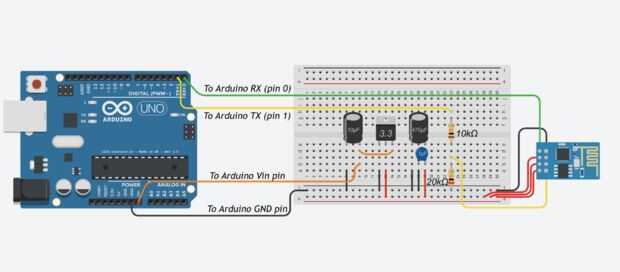

Conecte todos los componentes hacia arriba como se indica en el diagrama anterior. A continuación es una breve descripción de lo que hace cada parte. El módulo de WiFi de ESP8266 funciona a 3.3V. Pueden dañarse fácilmente si es mayor que la tensión o voltaje de comunicación de datos.

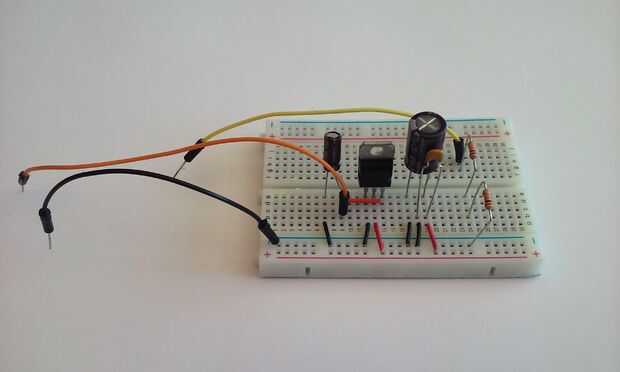

El cable naranja de la Arduino es el poder de la fuente de alimentación de 9V. Esto se alimenta a la entrada de un 3.3V regulador (LD1086V33). El regulador convierte la entrada de voltaje hasta los 3, 3V que es necesario (los cables rojos). Los condensadores están ahí para asegurar que la potencia es constante, incluso cuando el WiFi está activo y una corriente grande.
Los cables negros son la señal de poder negativo (tierra), que es compartida por todos de la electrónica.
Los cables amarillos son que los datos de transmiten señal de Arduino para el módulo de WiFi ESP8266. Es a 5V, que es demasiado alta para la ESP8266. Las dos resistencias se utilizan para bajar esta tensión por debajo de 3, 3V para que sea seguro para el ESP8266.
El cable verde es los datos procedentes de la ESP8266 a Arduino. Desde el Arduino pueda manejar la señal de voltaje inferior, esto se conecta directamente entre los dos.
