Reloj de espectro de luz (2 / 6 paso)

Paso 2: electrónica

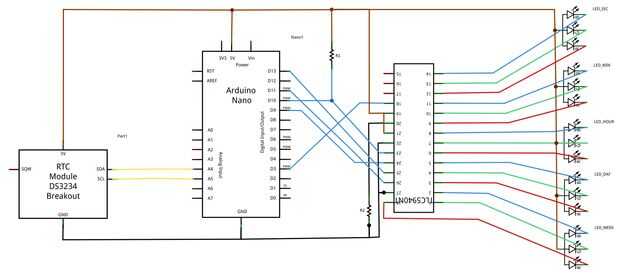

El Arduino es el principal componente del reloj. Controlará el LED mediante el ajuste de la intensidad de luz para cada uno de los tres componentes (rojo, verde, azul) para conseguir un determinado color. Por ejemplo, los valores RGB (50%, 50%, 0) permitirá que nuestro cerebro piense , vemos amarillo. Para ello utilizamos la técnica PWM , pero desafortunadamente la mayoría Arduinos sólo tiene 6 salidas PWM. Por suerte, acaba de comprar un TLC5940, proporcionando 16 salidas PWM mientras que necesitamos 5 x 3 = 15. El TLC5940 requiere dos resistencias; R1 es un resistor de pull-up y tiene que ser alta (10kOhm o más), R2 establece la cantidad máxima de corriente de los LEDs (típicamente alrededor de 2kOhm; prueba con un LED y la fuente de energía antes de empezar a soldar).

Para mantener el reloj contando durante momentos impotente y resolver tanto imprecisión el reloj interno de Arduino y desbordamiento (50 días), el módulo RTC trabajará en una pila (incluida por sparkfun) si está apagado el Arduino.

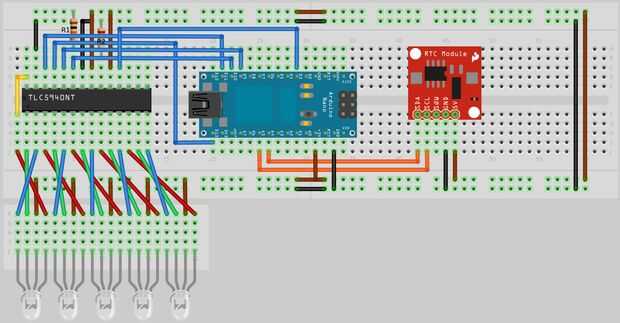

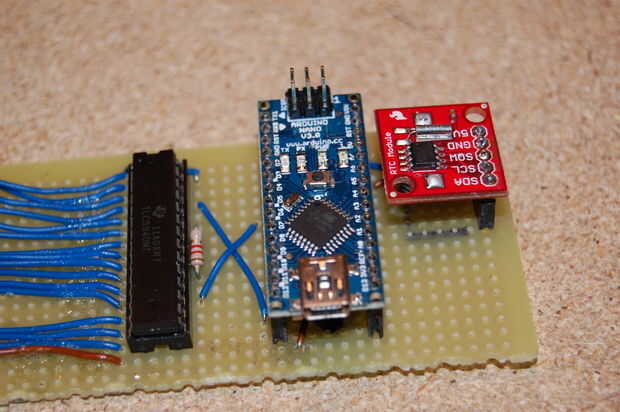

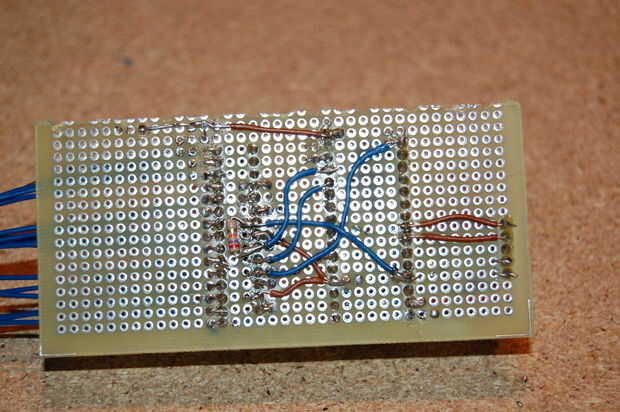

Construir el circuito en protoboard o en forma de PCB, como se muestra en las imágenes, o abrir el archivo adjunto de Fritzing . Tenga en cuenta que la electrónica debe caber dentro del reloj, así que mantenga todo apretado. Cuando conecte los cables de LED (no conectar los LEDs aún) a la PCB o protoboard, tenga en cuenta que los LEDs estarán a diferentes distancias.
