Paso 3: El hardware

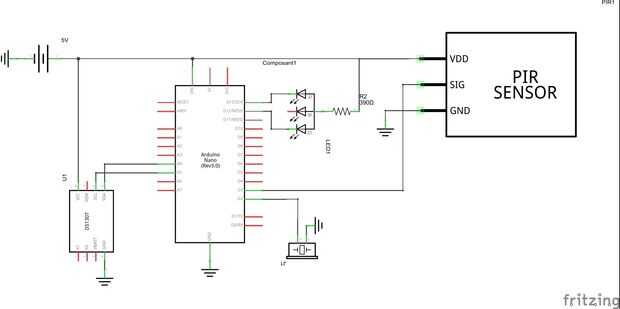

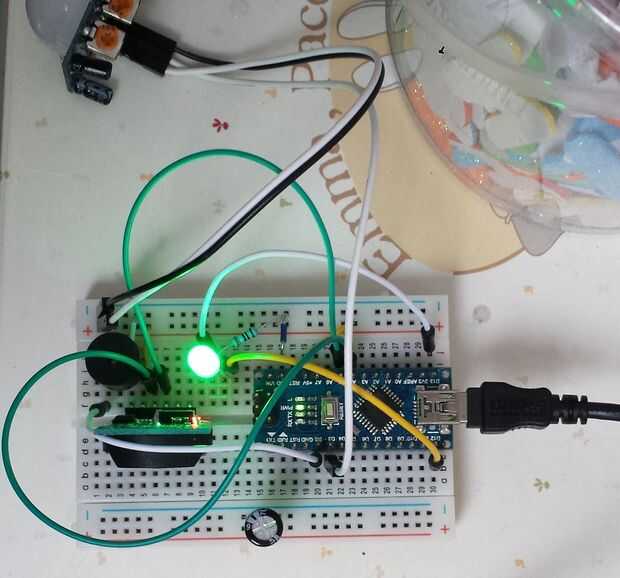

Aquí está el cableado (ver esquemas de los visión general):
DS3231 módulo arduino + Pensión:
VCC a + 5V
GND a GND
SDA a A4
SCL a A5
Ánodo común RGB llevado a arduino + Pensión:
Ánodo a la resistencia de limitación de corriente a + 5V
Verde (cátodo) a D12
Rojo (cátodo) a D13

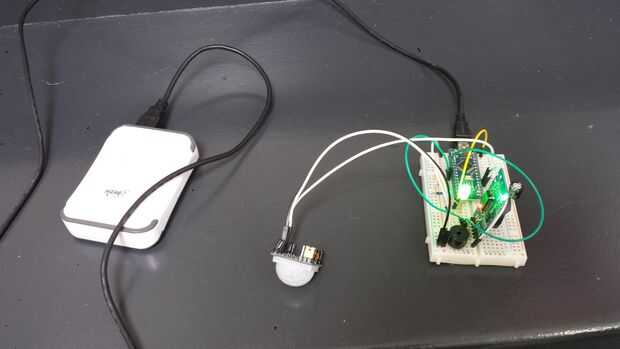

ALARMA OPCIONAL:
PIR a arduino + Pensión:
GND a GND
VDD a + 5V
SEÑAL para D3
Zumbador pasiva a arduino + Pensión:
-una toma de tierra
+ D2
Para el módulo del DS3231, puede referirse a este link: http://tronixstuff.com/2014/12/01/tutorial-using-ds1307-and-ds3231-real-time-clock-modules-with-arduino/.
