Reloj de la fuente (7 / 7 paso)

Paso 7: Arduino

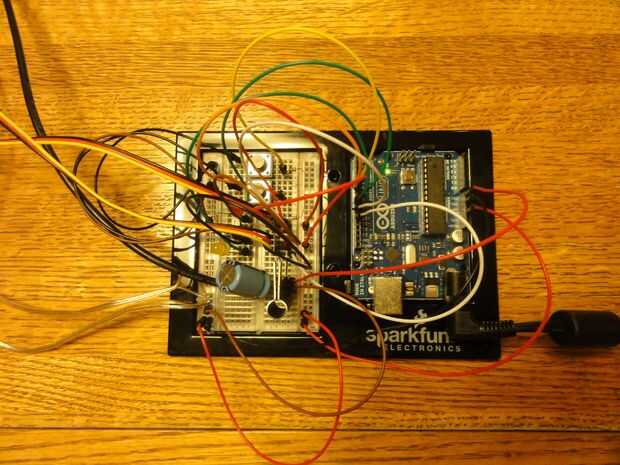

Para controlarla, he usado un Arduino. (Este es realmente mi primer proyecto de Arduino!) Para hacer la vida simple, he utilizado las bibliotecas tiempo y Servo. Además, ofrezco dos pulsadores para que el avance de los minutos y las horas para ajustar la hora sin tener que conectar un PC.

Para poder, usé un 12V, adaptador 1. Aunque haga funcionar la bomba en 5V, dibuja demasiado corriente para ser alimentado a través del regulador en la placa Arduino Uno. Para solucionar esto, he añadido un regulador de 5V 7805 externos. Esto se fue poniendo un poco caliente, así que he añadido un pequeño clip en disipador de calor.
