Reloj de lanzamiento de jabalina (9 / 9 paso)

Paso 9: Juntándolo

Montaje final es bastante sencillo. Usando cemento de contacto, todas las piezas de Junta de espuma pegadas y había reforzado el recinto usando trozos de tablero de la espuma adicional. Encontré el cemento de contacto no exactamente de amigos con la espuma en el interior el tablero de la espuma así trataran y evitar el pegamento en él. Una vez seca la caja, pegar la cara del reloj (la parte de plexiglás y vinilo) los deflectores con silicona transparente. Asegúrese de que las letras y los deflectores están alineados correctamente.

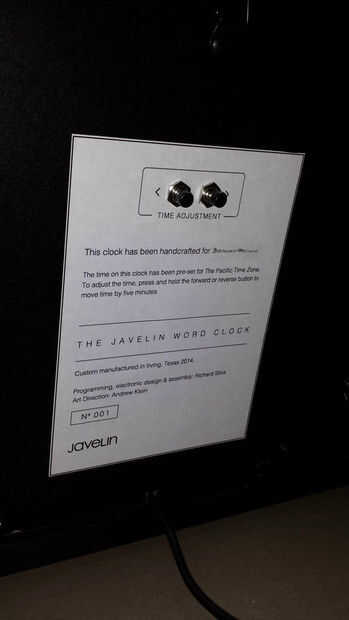

Luego añadí dos agujeros en el respaldo de shadowbox para los botones de avance y retroceso. Entonces, un simple nudo en el cable USB (que termina siendo el cable de alimentación para el reloj) y corte una muesca pequeña en la parte inferior del respaldo para permitir el acceso por cable USB hacia el exterior del recinto.

Paso a paso

1. Asegúrese de que todo encaja.
   1. LED red recinto quede dentro del shadowbox.
   2. Bafles línea de arriba con los LEDs correctos de la red.
   3. Vinilo corte letras se alinean con los deflectores
   4. Todo grabado juntos debe encajar cuadrado dentro el shadowbox y agradable.
2. Deja la cinta en su lugar a sostenerlo, pegar los diferentes trozos de tablero de la espuma con cemento de contacto.
3. Una vez que el recinto se ha secado y los deflectores son pegados a la red, pegar la cara del reloj a los deflectores con silicona transparente. Para mantener las cosas simples, me encontré un cordón alrededor de la parte exterior de los deflectores que conecta la parte superior de deflectores con el plexiglás.
4. Deje secar y curar durante la noche.
5. Perforadora/taladro los agujeros lo suficientemente grande como para caber los botones hacia adelantados y hacia atrás en el shadowbox forro.
6. Corte un pequeño agujero en la parte inferior del shadowbox forro, sólo lo suficientemente grande como para permitir que el cable USB pasar a través.

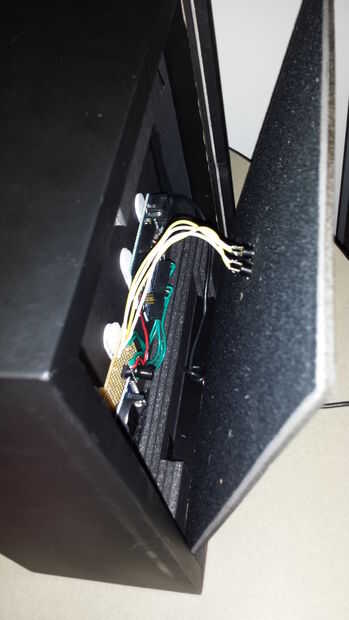

7. Corte unas más pequeñas tiras de tablero de la espuma actúe como un amortiguador / espacio de relleno entre la parte posterior de la caja y la parte posterior de la shadowbox.
   1. Si su uso de la misma 10 x 10 shadowbox, utilicé tres capas de la Junta de espuma de 1/4 de pulgada.
8. Un simple nudo en el extremo de su cable USB.
9. Coloque el reloj dentro del shadowbox y añadir los botones de adelante y hacia atrás en el respaldo del shadowbox.
10. Conecte el cable USB para Arduino y ejecutarlo través del pequeño orificio en el fondo que acaba de hacer. Asegúrese de que el nudo se mantiene dentro del recinto.

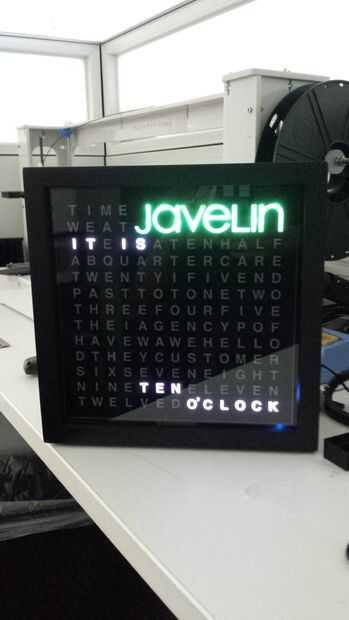

Y ahí lo tienen! Su propia marca en lanzamiento de jabalina Word Clock. Por supuesto, si usted quiere hacer un reloj de palabra sin el logo de lanzamiento de jabalina, modificar y no dude en modificar y personalizar el diseño para satisfacer sus necesidades.
