Reloj de lanzamiento de jabalina (3 / 9 paso)

Paso 3: La conexión a

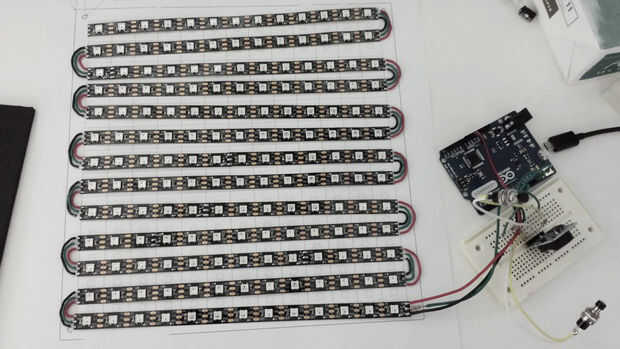

Con los LEDs pegados en su lugar, calentar el soldador y empezar el cableado hasta las puntas, su forma de zig-zag de tira a tira. La tira debe comenzar en la parte inferior derecha y trabajar su camino de derecha a izquierda, inferior a superior. Una vez que la red está montada, es hora de empezar en el resto de los componentes.

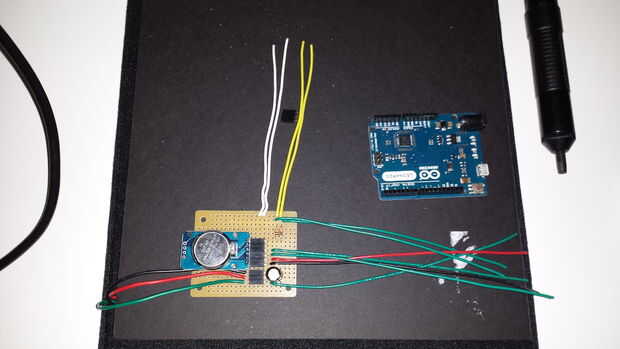

Usando el diagrama de Fritzing anterior, alambre el reloj en tiempo Real, interruptores y tira del LED en un protoboard. Más tarde, transferí el circuito a un tablero de prototipo de un solo lado.

Paso a paso

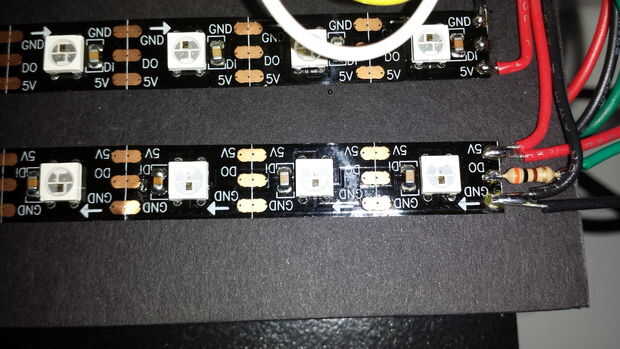

1. Solde un resistor de 300 ohmios a los datos de plomo en la primera tira de LED.
2. Soldar un condensador de 1000 μF entre los cables de positivo y tierra en la tira de LED.

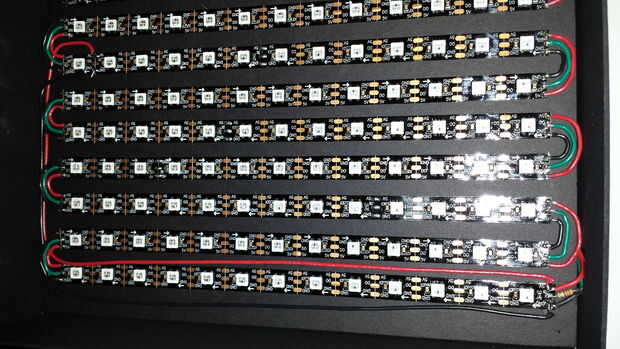

3. La soldadura de la red, zig-zag su camino de un extremo a otro, basado en los indicadores de flujo en la tira de LED.
   1. Para incluso la distribución de energía, terminé corriendo un segundo conjunto de cables de energía, les reconexión a medio camino encima de la tira de LED.

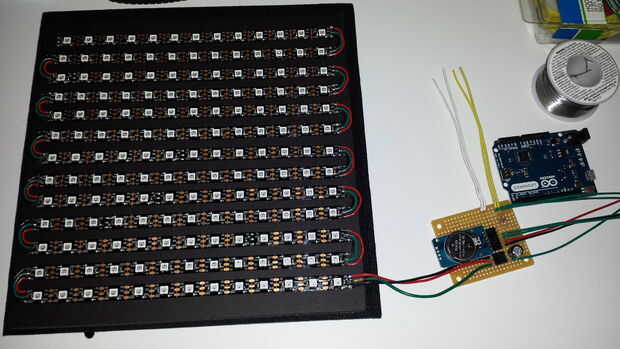

4. Conectar el Arduino al reloj en tiempo Real, botones y tira del LED, basado en el diagrama anterior.

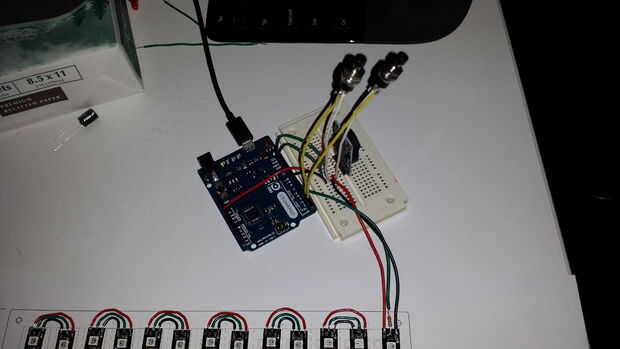

   1. Para pruebas y prototipos, sugiero usar un protoboard. Una vez que tenga su circuito construido y funcional, transferir el mismo cableado simple sobre a una placa de circuito de un solo lado.
