Paso 5: Construcción de una caja

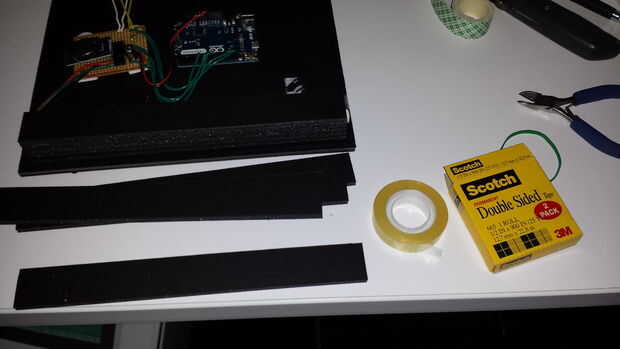

Una vez tengas el código y base de trabajo, es hora de empezar a construir la caja de reloj. La base del reloj de palabra está construida principalmente con tablero de base de espuma y cinta de doble cara. A partir de la parte posterior de la Junta donde se montan sus tiras de LED, añadir unas tiras en la parte superior e inferior. Si usas el mismo 10 x 10 shadowbox, utilice cuatro 9 1/4 de pulgada por 1 pulgada las tiras para la parte superior y otro cuatro para la parte inferior. Esto crea un área detrás de la rejilla para montar el tablero de Arduino y proyecto que contiene el RTC.

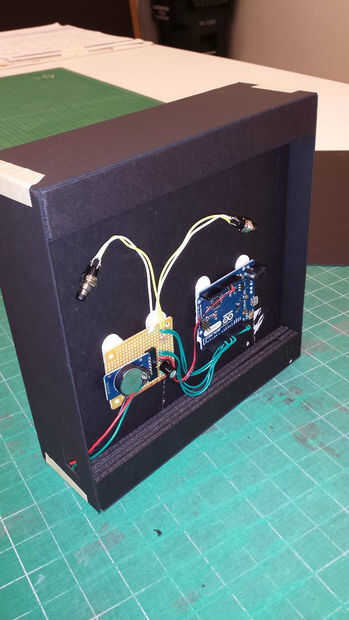

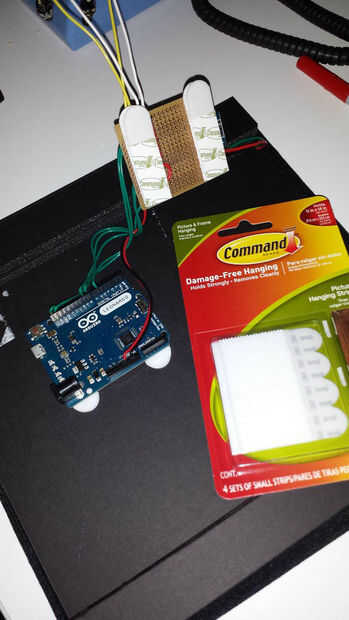

Los componentes electrónicos se unen utilizando las tiras de Velcro comando. Esto le permite desmontar los componentes, si es necesario. Se puede ver en la foto de arriba donde los tres cables de la tira LED envuelven a la parte posterior. Corte un agujero en el tablero de lado para evitar que el lado de la inclinación.

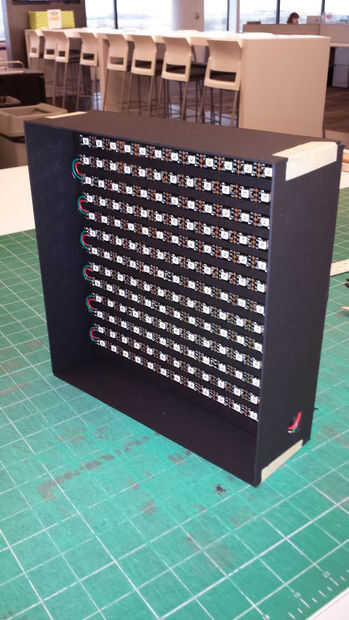

Los lados de la caja se construyen utilizando cartulina gruesa y a marco en la red. Para el montaje inicial graba todo juntos. Antes del montaje final, utiliza cemento de contacto para hacer todo sólidamente unida.

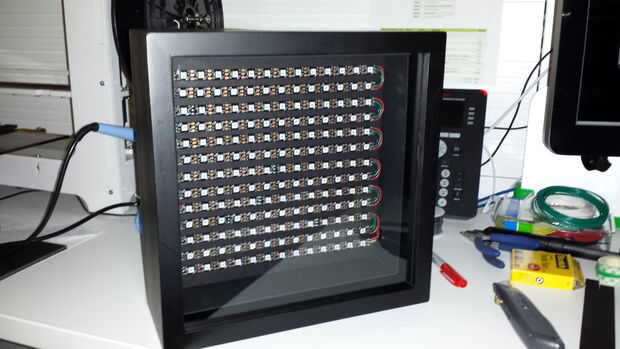

Una vez que el recinto montado, es hora de un juicio encajan el shadowbox. Usé unos pedacitos de Junta de cartel gruesa como cuñas para centrar la rejilla.
Paso a paso
- Cortar tiras de 9 1/4 8 por 1 pulgada de la misma Junta de espuma de pulgadas de trimestre como la red de apoyo.
- Cinta adhesiva o pegamento dos pilas de estas tiras, cuatro a cada pila.
- Coloque una pila en la parte posterior de la rejilla en la parte superior e inferior.

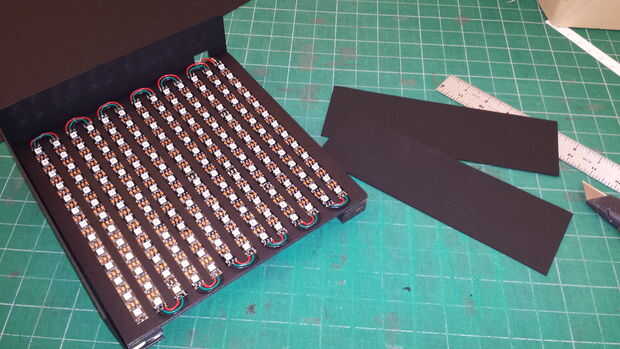

- Cortar cuatro tiras de 1 1/2 pulgada de la cartulina gruesa.
- Envuelva las puntas de la tira de LED alrededor de la red de apoyo.
- Tiras de cinta adhesiva o pegamento la cartulina alrededor de la red de apoyo, creando una bonita plaza.
- Ensayo fit y centro de la cuadrícula en su shadowbox, usando pedacitos de cartulina como cuñas.
