Reloj de LED Arduino (9 / 13 paso)

Paso 9: Probar la placa terminada

Ahora que tienes todos los componentes estén soldados en su lugar, su tiempo para poder subir y ver si funciona!

COMPONENTES Y MATERIALES:
-Reloj terminado PCB
-3.7V 240mAh Li-polímero de litio recargable. Pedido a HobbyKing por 2 dólares más gastos de envío.
-Hilo
-Soldador y soldadura
-Cinta adhesiva

PROCEDIMIENTO:

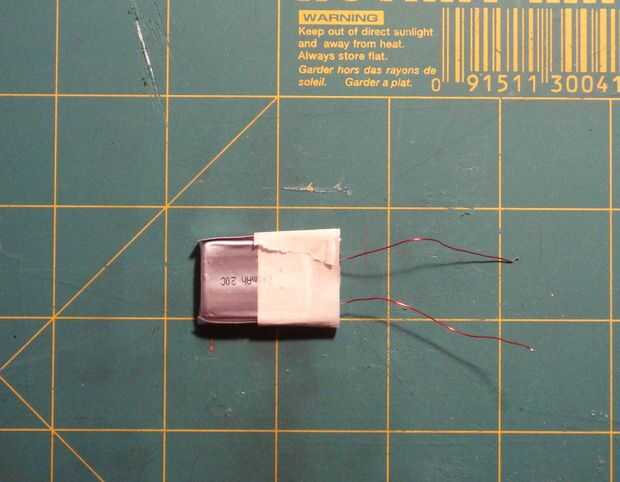

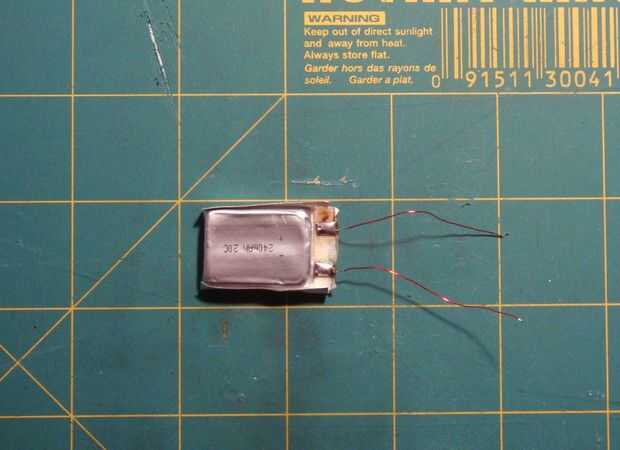

-Cortar dos trozos de alambre magneto y soldarlos a la batería. Alambre magneto es muy delgada y no ocupará mucho espacio.
-Envuelva alguna cinta adhesiva alrededor de las conexiones de la batería para evitar que las puntas tocando el PCB.

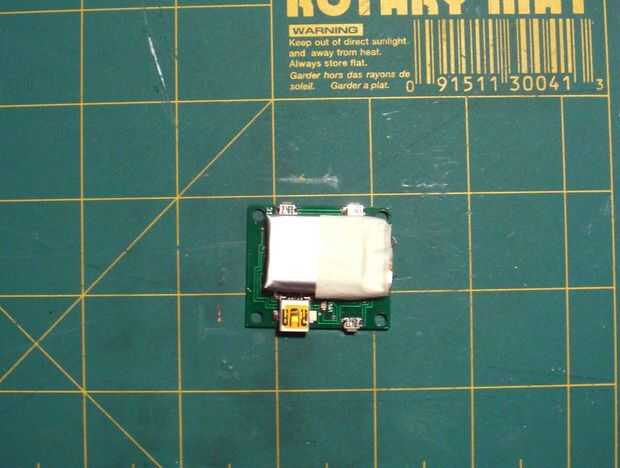

-A continuación, suelde el extremo positivo de la batería a la + cojín VCC y el negativo final el botón GND
La batería debe tener un + y - en él en algún lugar
** Cuidado al usar las baterías de polímero de litio ya que pueden explotar si pinchar. Ellos también sobrecalentamiento y posiblemente explotar si le sucede al cortocircuito hacia fuera.

CONFIGURAR EL TIEMPO:

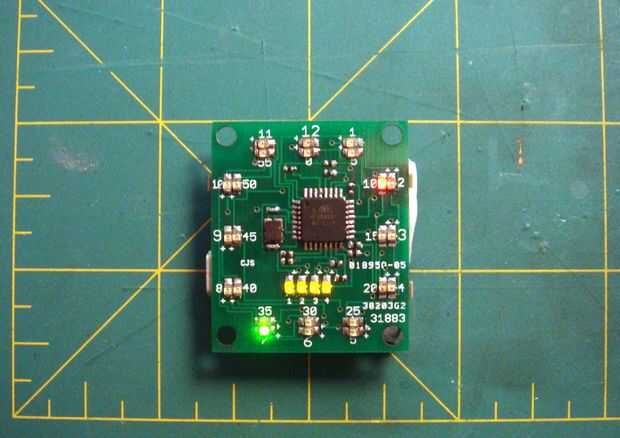

-Una vez que la batería está conectada, los 2 LEDs en la posición 12:00 deberán encenderse como antes.

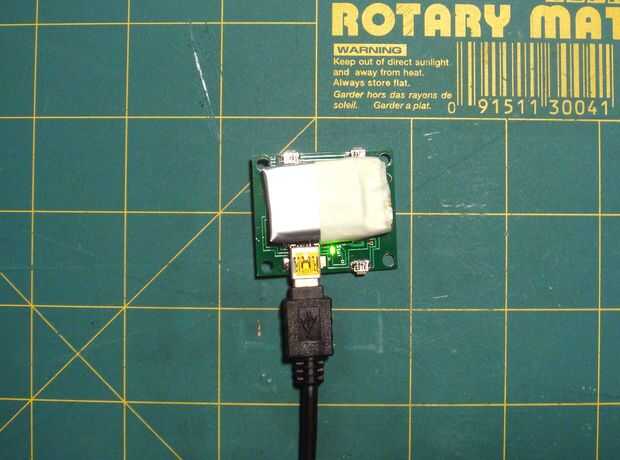

Si no, conecte un cable USB para cargar la batería. El LED en la parte posterior del tablero se apagará cuando haya terminado de cargar.
-Si el LED enciende, prueba el tiempo de programación:
* Presione y mantenga presionado el botón superior izquierdo durante unos segundos (el LED comenzará a parpadear)
* Utilice los botones de la derecha para aumentar o disminuir la hora
* Pulse el botón superior izquierdo una vez para desplazarse para programar los minutos
* Utilice los botones de la derecha para aumentar o disminuir el minuto
* Desplazarse por todos los LEDs para asegurarse de que están trabajando
* Esperar unos segundos para los LEDs a dejar de alumbrar

Si algunas, o todas, de sus LEDs no se iluminan usted más que probable que había soldado en hacia atrás. O uno de sus componentes no se suelda correctamente en su lugar. Aún así, es posible que tienes un corto en alguna parte.

RESOLUCIÓN DE PROBLEMAS:
La mejor manera de solucionar es hacer nota de que LED no funciona, mira en el esquema y ve cómo se supone que estar conectado. Utilizando un polímetro, comprobar todas las conexiones que el LED necesita hacer en orden para que coincida con el esquema.
Por ejemplo, si el LED debe conectarse un resistor, toque el extremo del LED y el extremo de la resistencia con el multímetro.

Al hacer mis tablas, encontré que el error más común que hice no fue totalmente de soldadura todos los pads en la viruta ATMega328P. Si este es el caso de la tarjeta, utilice un multímetro para comprobar la conexión presionando el botón sí, y a un componente se supone para conectarse. Si el probador de continuidad no emite pitidos, entonces añadir más soldadura en la almohadilla.

Aún así, podría haber otros problemas que son más difíciles de detectar tales como:
-Un componente defectuoso.
Si un LED todavía no se enciende después de la resolución de problemas, presione los botones directamente con 2AA batería (o fuente de alimentación similares) si el LED no se enciende en este momento, tiene un LED mal que necesita ser reemplazada.

Si usted no tiene cuidado es posible freir el chip ATmega. Estos chips son bastante difíciles comparado con otros chips, pero aún puede suceder. Hay realmente no hay forma exacta para estar seguro pero si no puede subir un bosquejo entonces es una indicación bastante buena.

-Un tablero defectuoso.
Dependiendo del criterio que usted envió a la casa de la Junta que el PCB, algunas de las conexiones podrían ser apagado. Esto me pasó con uno de los tableros que ordené de Seeedstudio. Cuando pedí las placas, elegí un 50% E-test, por lo que no se realizó una inspección completa de las tablas después de que se hicieron. Cuesta $10 más de un 100% E-test y todo el Consejo estaría en perfecto estado de funcionamiento. Así que realmente no era culpa de la empresa. Pero bueno, 10 tarjetas de $10 y sólo un error sonidos gustan mucho a mí.
El error que tuve fue con una de las vias. No hacía una conexión apropiada entre la parte superior y parte inferior de la placa. Una vez que las figuras hacia fuera cuál era el problema con la Junta, es una solución fácil.
Primero usé un cuchillo xacto para raspar la capa superior de ambos lados de la vía para exponer la almohadilla de cobre. Entonces, inserta una delgada hebra de alambre en el agujero. Finalmente, soldadas en ambos extremos y recortar el exceso de cable. Bueno como nuevo!
