Paso 11: Haga la cáscara caja de reloj externo
Materiales:
-estireno de hoja gruesa 1mm
-estireno de tira gruesa de 0.5 mm
-2,5 mm' estireno de barra
Solvente - Tanex-7R (esto se hace para "soldar" el plástico de estireno juntos. Se puede comprar en el mismo lugar compró el estireno hojas y varillas)
-Hoja de acrílico claro (compré una 8 "X 10" pieza de Home Depot por debajo de $3)
HERRAMIENTAS:
-Caja de ingletes Hobby
-Sierra de dientes finos Hobby
Puede utilizar cualquier cosa que usted desea cortar estas piezas, pero encontré las herramientas anteriores para trabajar muy bien.
-Pinzas
-Regla
Pluma/lápiz
-Un buen par de tijeras
-Broca (alrededor de 2 mm de diámetro)
Dependiendo de la ruta que elegiste en la fabricación de la Junta, varían las dimensiones de su caso. Dicho esto, voy a describir cómo construir un caso alrededor de tu PCB en lugar de proporcionar plantillas que usted puede cortar justo.
PROCEDIMIENTO:
Obtener las dimensiones
-En primer lugar, medir las dimensiones de la PCB con todos los componentes estén soldados en su lugar. Usted necesitará saber:
El ancho, medido en ambos extremos de la izquierda y derecha, superior de botones.
La longitud, medida de arriba a abajo
El espesor, medido desde la parte posterior del tablero a la parte superior del chip ATmega328P (el componente más alto en la parte superior de la Junta) no debe tener el conector USB o los botones en cuenta ya que la batería se sentará entre ellos. Pero, si ha cambiado el diseño, esto puede ser algo que usted necesita considerar.
En general, sus dimensiones deben ser del orden de 30 mm de ancho, 35 mm de largo, 3 mm de espesor
-A continuación, medir el grosor de la batería. Este debe ser unos 5mm.
-Por último, medir el espesor de la pieza de acrílico transparente. Debe ser aproximadamente 2mm de espesor
-El reverso de la caja se sellarán usando estireno espesor 1mm.
Hacer que los pedazos de la cáscara externa (anchura):
Ahora que sabemos que el espesor de las piezas, tenemos que agregar hasta obtener la profundidad total de la caja del reloj. De las medidas antedichas, tenemos 5 + 3 + 2 + 1 = 11 mm.

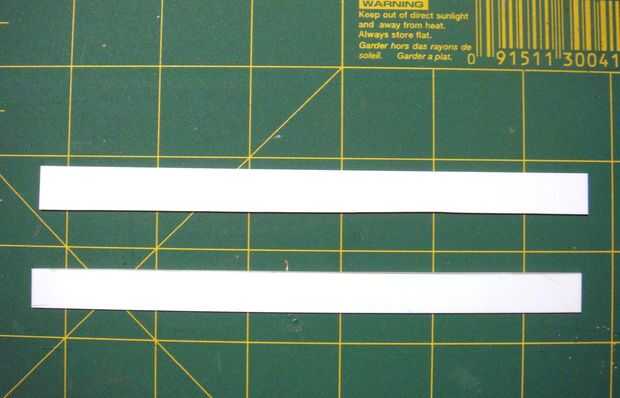

Ahora que sabemos que la profundidad del reloj, tenemos que medir y cortar tiras de estireno a esa dimensión.
-En primer lugar, mida y marque 11mm desde el borde de la hoja de estireno
-Utilice un borde recto y una cuchilla de afeitar para cortar lo 11mm tiras gruesas.
-Repita según sea necesario para que tengas lo suficiente para hacer los cuatro lados de su caja.

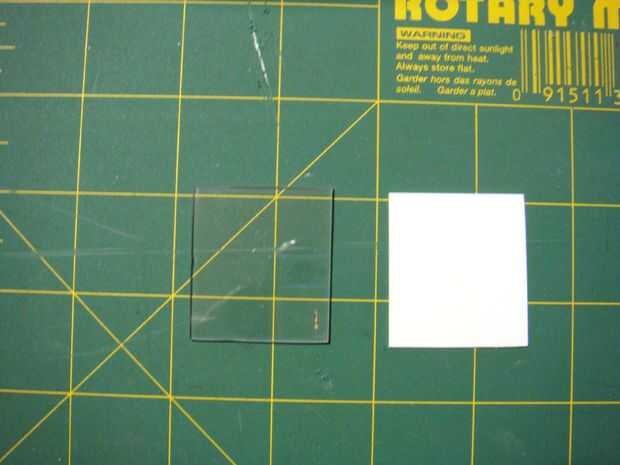

Hacer la cara de acrílico del reloj:
Yo tendrá que hacer esta pieza primero porque vamos a construir alrededor de él. Va a ser mucho más difícil pegar la cáscara externa toda junta y corte una pieza de acrílico para adaptarse. Haciendo la cara de acrílico en primer lugar, usted asegurará un ajuste casi perfecto.

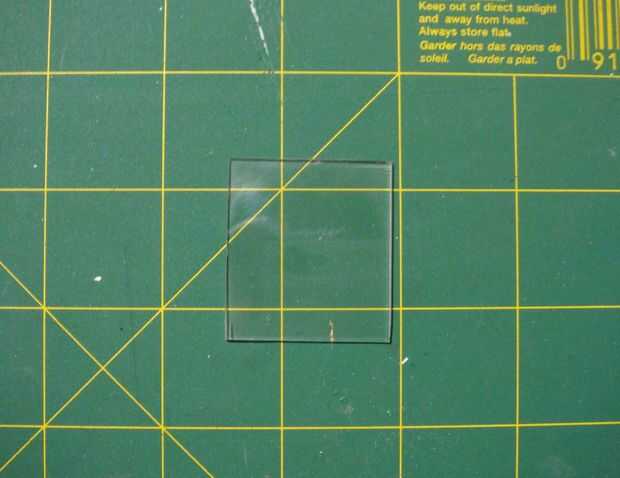

-Empezar por hacer un corte áspero en la esquina de la hoja de acrílico. Este corte bruto debe ser mayor que las dimensiones largo y ancho que usted midió anteriormente. Puede cortar acrílico como el vidrio al anotar primero con una hoja de afeitar luego romper en la línea de puntuación.
-Marcar las dimensiones finales en el acrílico. Estas dimensiones deben ser la medida de longitud y anchura que formuló, más unos milímetros en cada lado para dar cabida a la banda de botones y reloj.
Por lo que debe ser (ancho del interruptor del tacto a tacto interruptor + 4mm) por (altura PCB + 4 mm)
-Ponga el lado plano del acrílico en la caja de ingletes
-Corte un borde recto con la ranura de corte de 90 grados y su cuchillo de la manía.
-Repita para el otro lado.
Hacer que los pedazos de la cáscara externa (longitud):

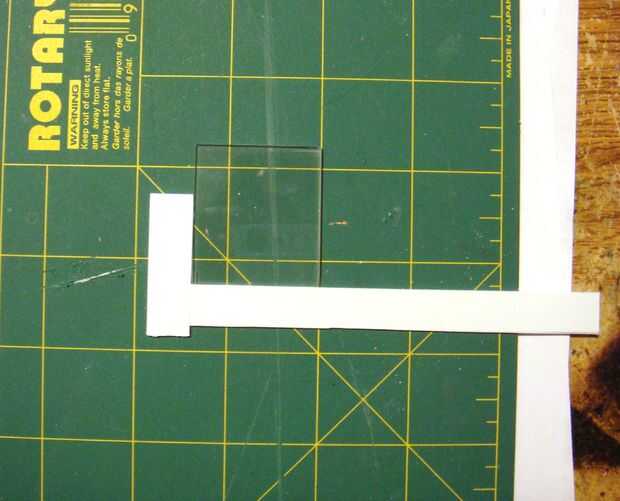

-Coloque la pieza gruesa de largo 11mm contra el lado superior e inferior de acrílico y marque la longitud. (Los lados superior e inferior son los lados más cortos)
-Corte la pieza en la caja de ingletes. (tienes dos piezas)
-Las piezas izquierdas y derecha traslapan la parte superior e inferior por lo que no hay necesidad de medidas exactas. Sólo se cortan dos piezas que son más largos que el acrílico.

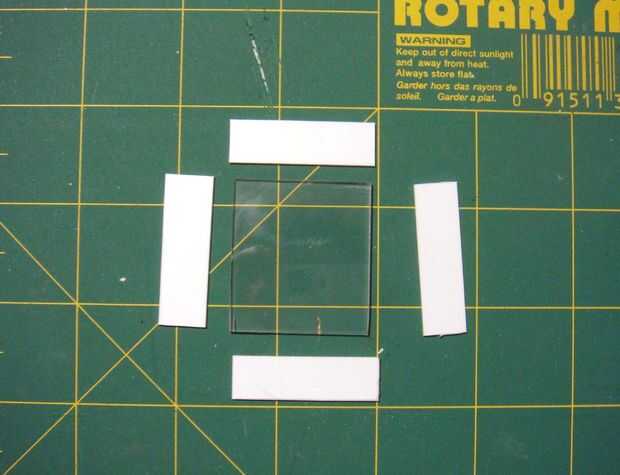

-Ahora tienes cuatro piezas

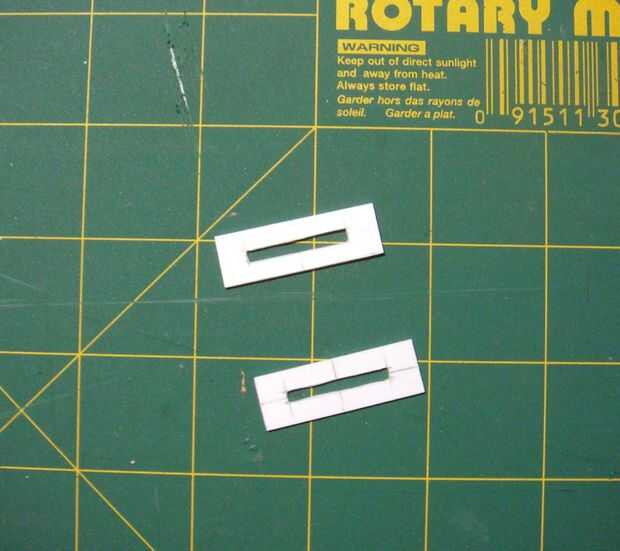

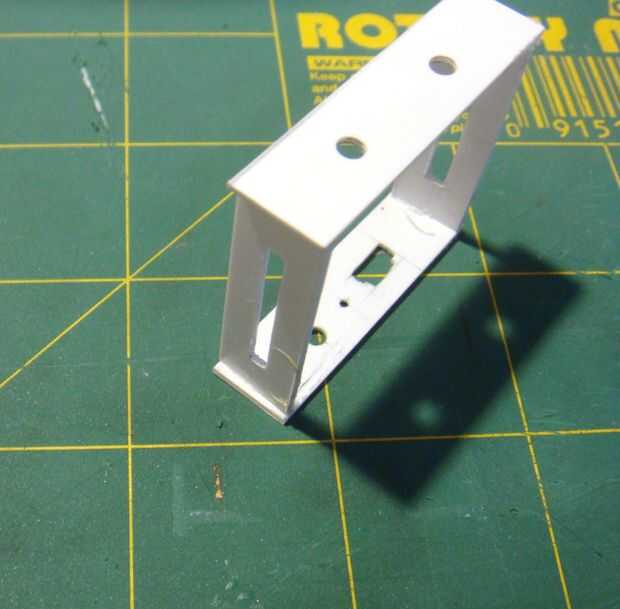

Corte las ranuras para la venda de reloj: (las piezas superior e inferior)

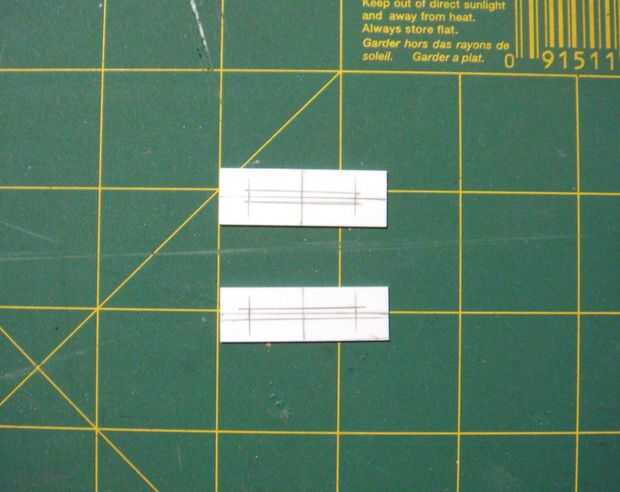

-Marcar las líneas de centro verticales y horizontales en las piezas superior e inferior
-De la medida y marca un rectángulo es la misma dimensión que los extremos de la venda de reloj. (ver imágenes)

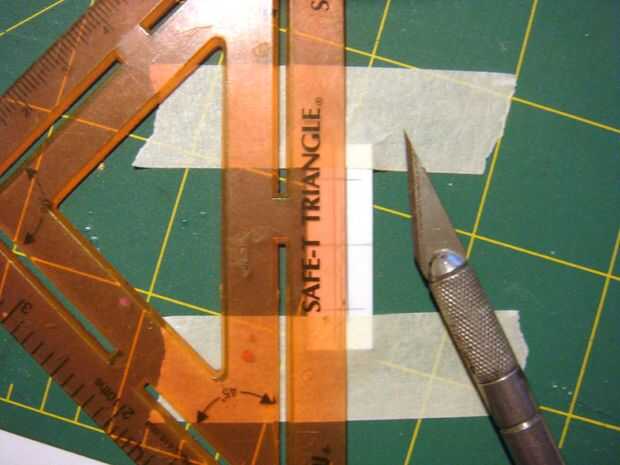

-Cortar las ranuras rectangulares utilizando una regla y cuchilla de afeitar
-Limpiar la ranura con una cuchilla de afeitar y papel de lija

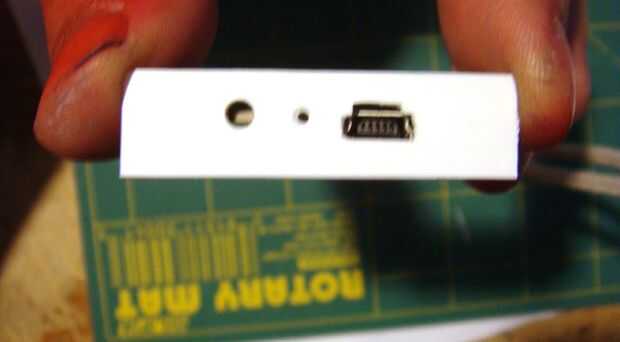

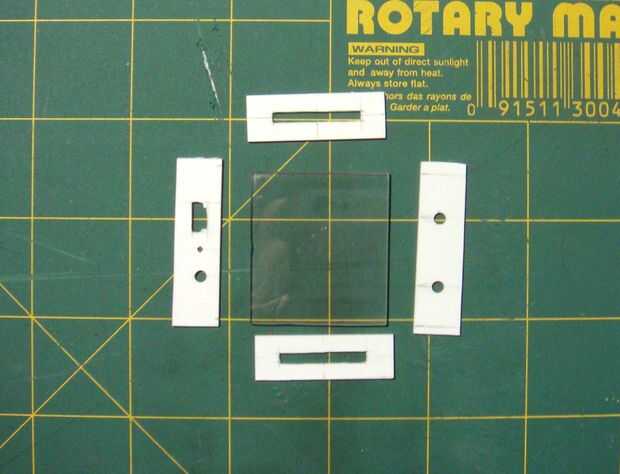

TALADRO hacia fuera los agujeros para los botones, USB e indicador del LED: (las piezas laterales)

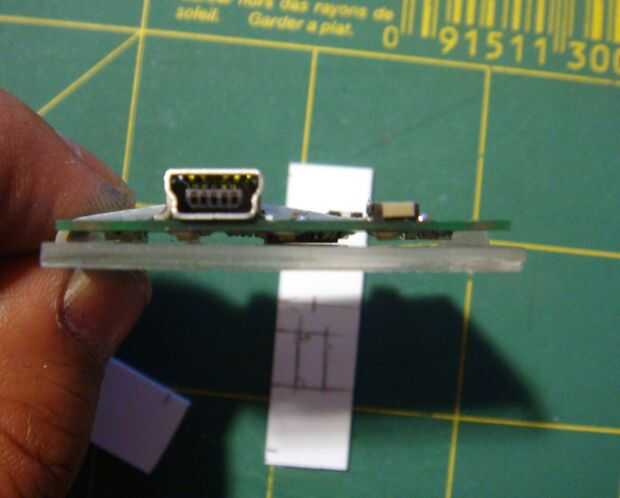

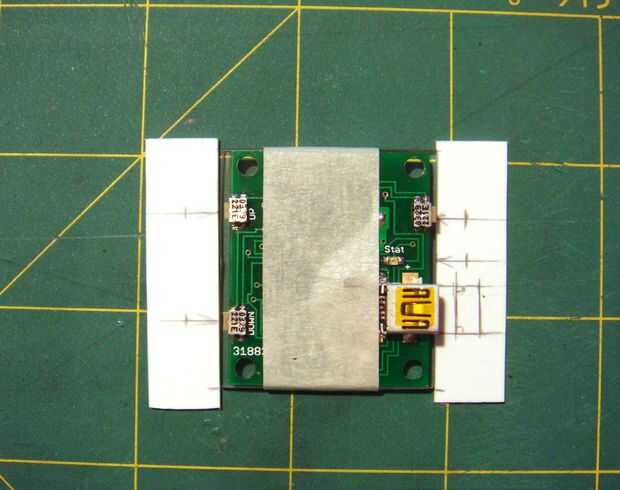

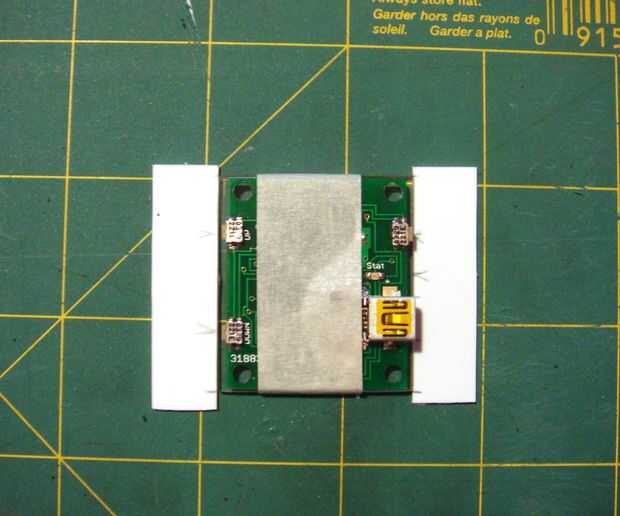

-Primero, colocar el PCB terminado en el centro de la pieza acrílica y cinta hacia abajo. Realmente no tiene que ser perfecto.
-Usted debe tener algo de espacio en el PCB
-Coloque los paneles laterales contra el acrílico y marque los bordes. También Marque la ubicación de los botones, LED y USB.
-Girar la pieza de PCB acrílico lateral y mida desde la parte inferior de acrílico para el centro de los botones y USB.
-Marcar esta medida en los paneles laterales

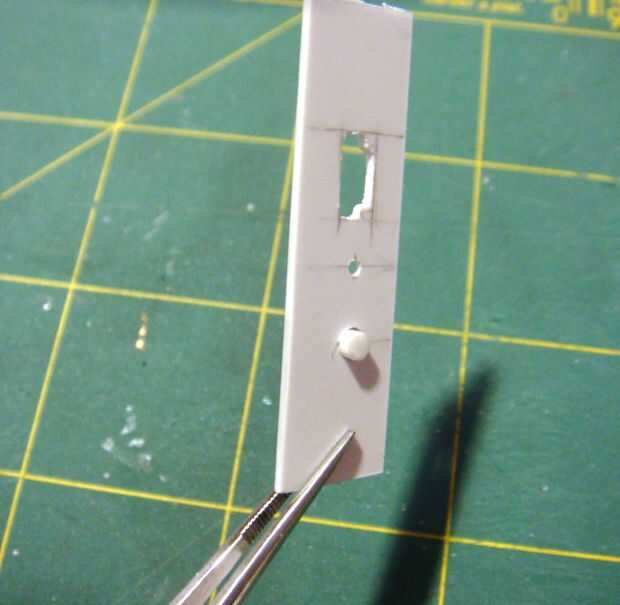

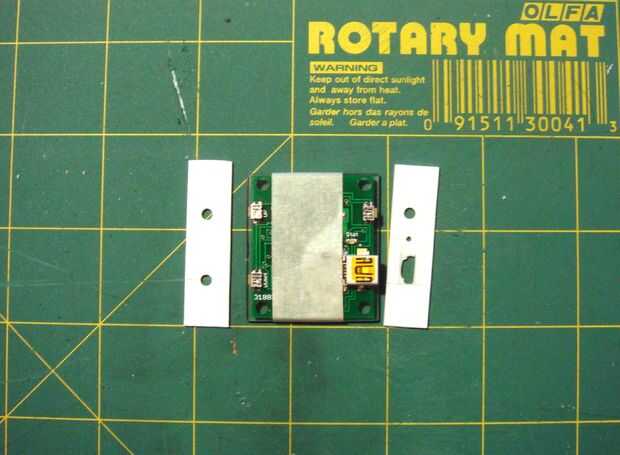

-Perfore los orificios. Los agujeros del botón deben ser lo suficientemente grandes para varilla de estireno de 2, 5 mm.
-Compruebe la alineación del orificio
Hacer que el botón secciones:
-La longitud de los botones no importa, siempre y cuando se pueden activar los interruptores desde el exterior de la caja. Hice hasta y botones de 4mm y el sistema de botón de 3mm.

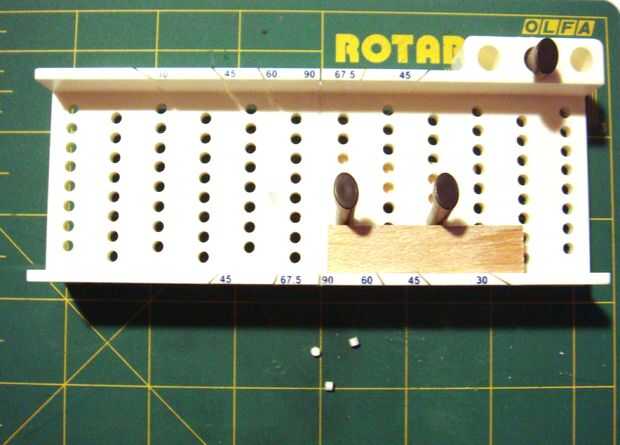

-Medir la longitud deseada de la ranura de corte de 90 grados en la caja de ingletes. Coloque un trozo de balsa madera o similar, en la marca y fijarlo a la caja de ingletes con las clavijas. Esto le permitirá deslizar las barras de estireno contra la madera de balsa deje cortar segmentos iguales.

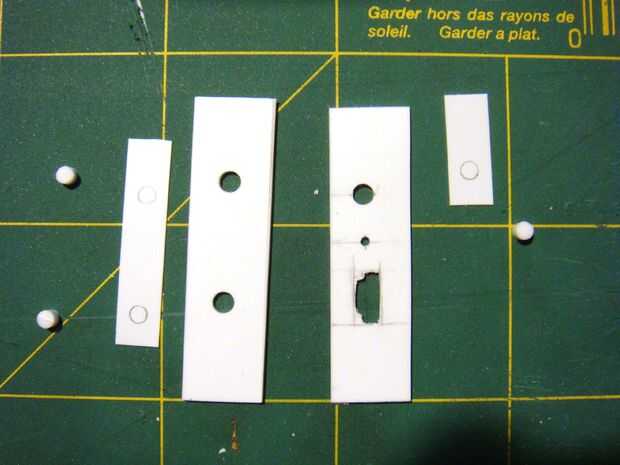

-Cortar dos piezas de estireno 0,5 mm para hacer la base para los segmentos de botón. (ver imágenes)
-Coloque las piezas delgadas debajo de los paneles del lado y trazar los orificios

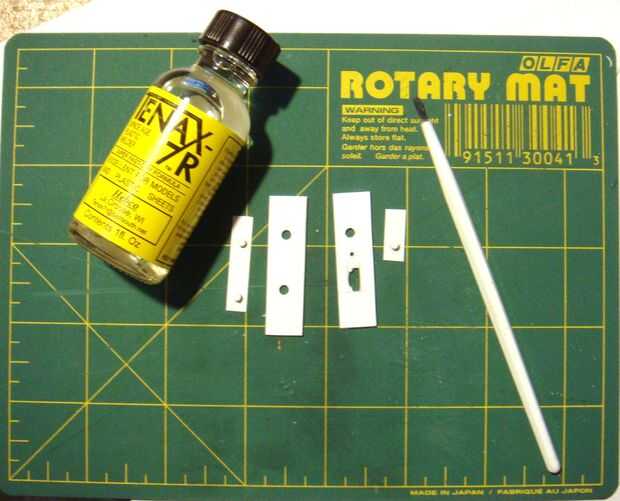

-Usando un pequeño pincel, aplique una pequeña cantidad Tanex solvente a los círculos sólo trazado.

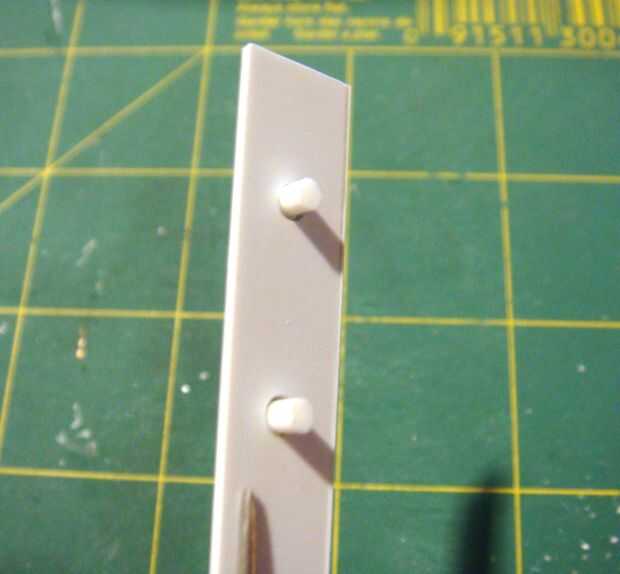

-Coloque los segmentos de barra en los círculos y presione por unos segundos fijar las piezas
-Dejar para curar durante aproximadamente una hora. Cuando está totalmente curado la voluntad común más fuerte que el material original.

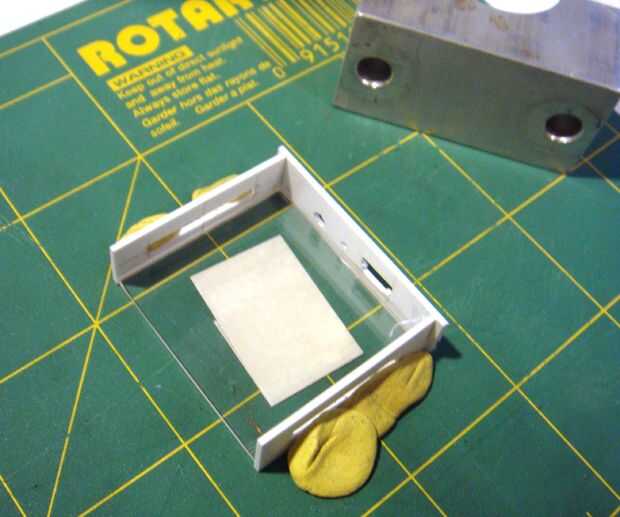

SOLDAR LOS LATERALES JUNTOS:

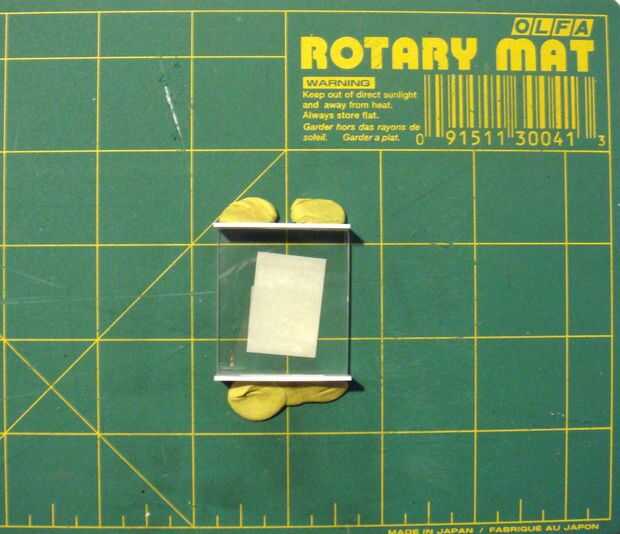

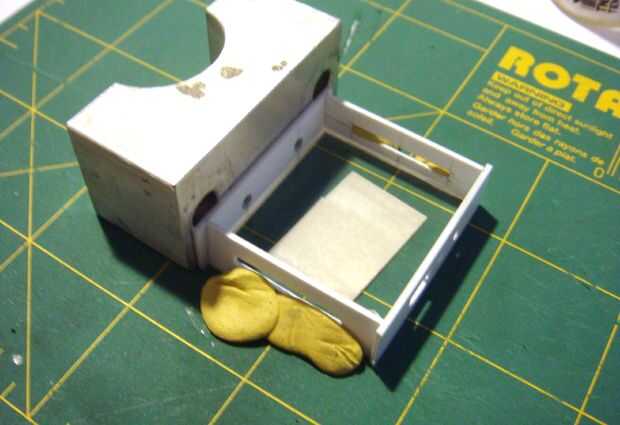

-La pieza a una superficie sólida de acrílico de la cinta

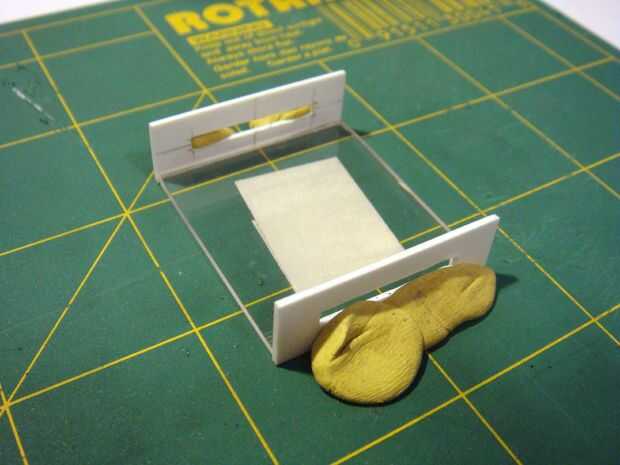

-Soporte de las piezas superior e inferior contra el acrílico y mantener en su lugar con tachuela de cartel.
-Algunos Tanex se aplican a los lados de la pieza superior e inferior y presiona los laterales a ella. Uso algo cuadrado a la prensa contra la articulación que establece.
-Repita para ambos lados.

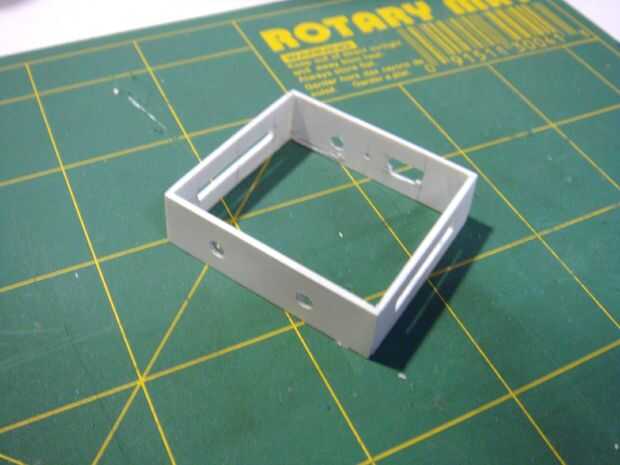

-Dejar curar durante varias horas. Una vez curada, será como si fue moldeada de una pieza sólida.
