Reloj de LED Arduino (12 / 13 paso)

Paso 12: Haga el reloj cara y parte posterior

Ahora que ya tenemos la carcasa exterior de la caja, tenemos que la cara superior y la cubierta posterior.

MATERIALES:
-Pieza acrílica (mismo del paso anterior)

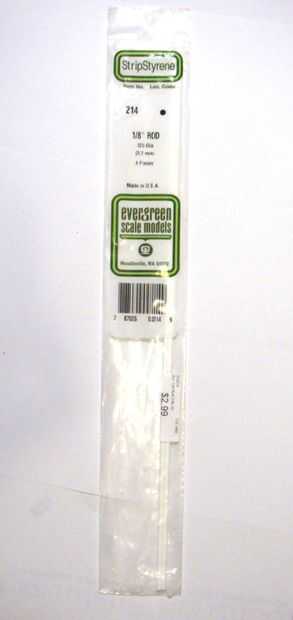

-barras de Styrenre de 3.2 mm.

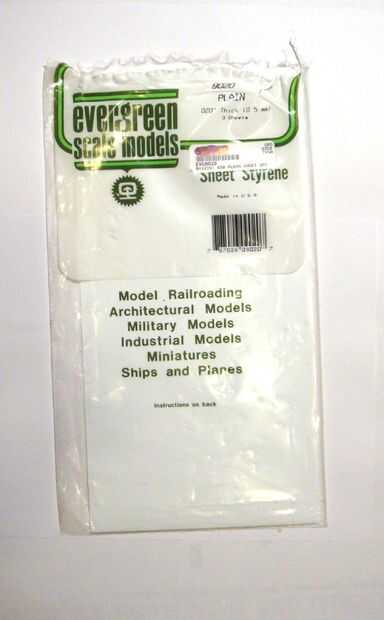

-láminas de estireno 0,5 mm
-4 tornillos pequeños. (Mío rescatado de un viejo teléfono celular)

HERRAMIENTAS:
-Caja de ingletes Hobby
-Sierra Hobby
-Broca pequeño (el tamaño de la broca debe coincidir con sus tornillos)
-Tenax 7R soldadura solvente
-Pegamento cianoacrilato (CA) (lo puede conseguir en una tienda de hobby. Especie de actúa como un solvente y un pegamento. Pero a diferencia del pegamento, no se empañarse mientras se seca. Y a diferencia del solvente Tanex, enlaces a materiales mucho más)
-Cinta adhesiva

HACER LA CARA DEL RELOJ:

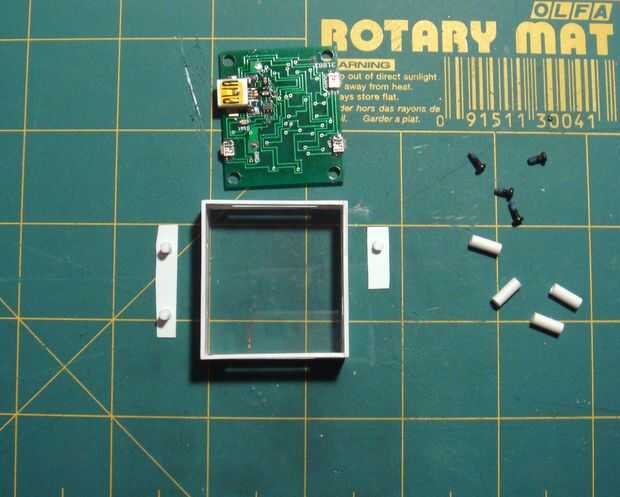

Debemos pegar los separadores a la parte posterior de la cara de acrílico. Pasan por el PCB y conectar a la cubierta posterior con tornillos.

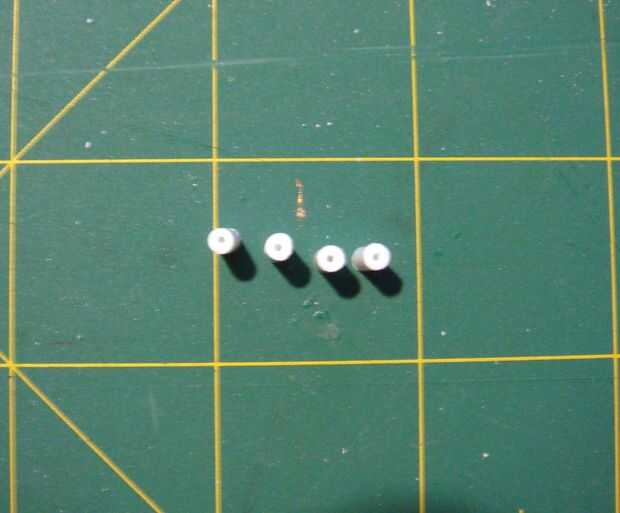

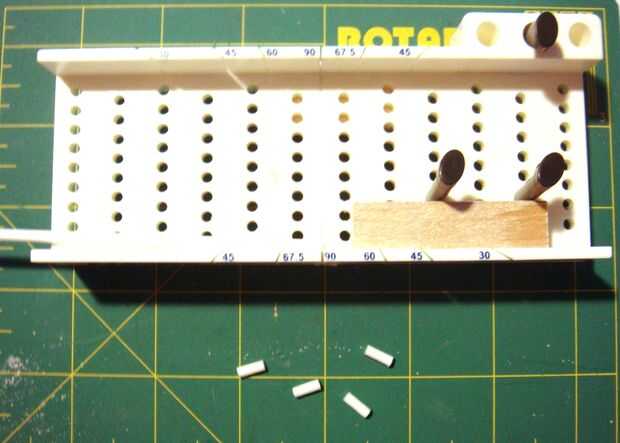

Hacer los postes de montaje:
-La longitud de los postes será: (ancho de su caja) - 2mm para la tapa de acrílico - 0,5 mm para la contraportada = 8,5 mm (para mi caso de reloj)
-Miden 8,5 mm en la caja de ingletes y fije un trozo de balsa madera o similar, en esa medida
-Coloque las varillas de estireno de diámetro 3,5 mm en la caja de ingletes y corte iut 4 trozos de igual longitud.

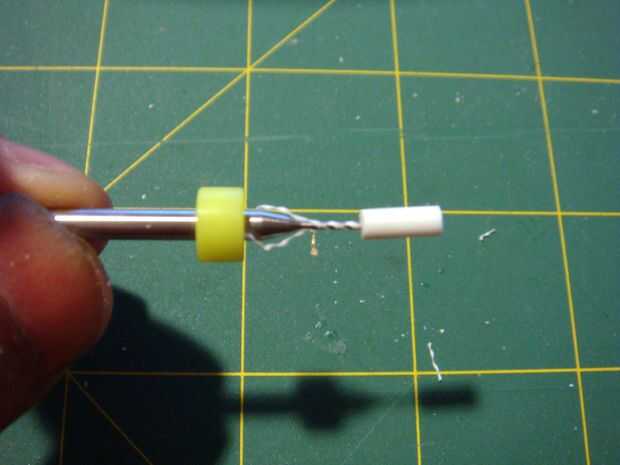

-Tome una pequeña broca y taladro medio camino a través de cada pieza. El agujero debe ser capaz de aceptar sus tornillos.

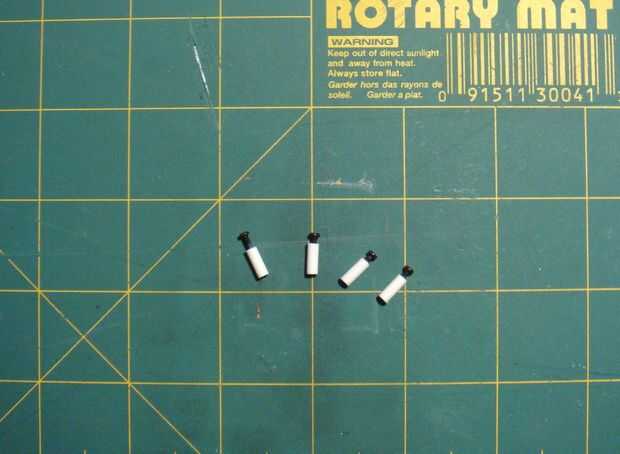

-Inserte los tornillos para el ajuste de prueba.

Protección de los puestos para el acrílico:

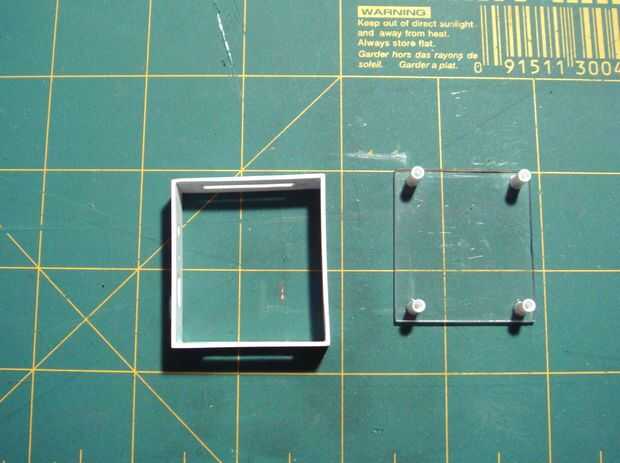

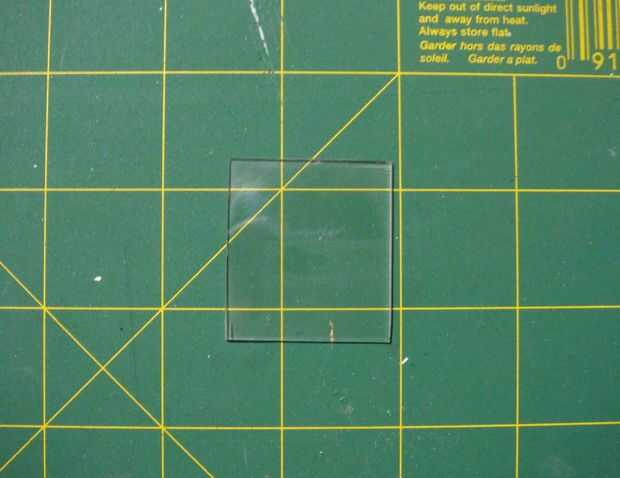

-En el paso anterior, ya cortada la pieza de acrílico transparente para la cara.

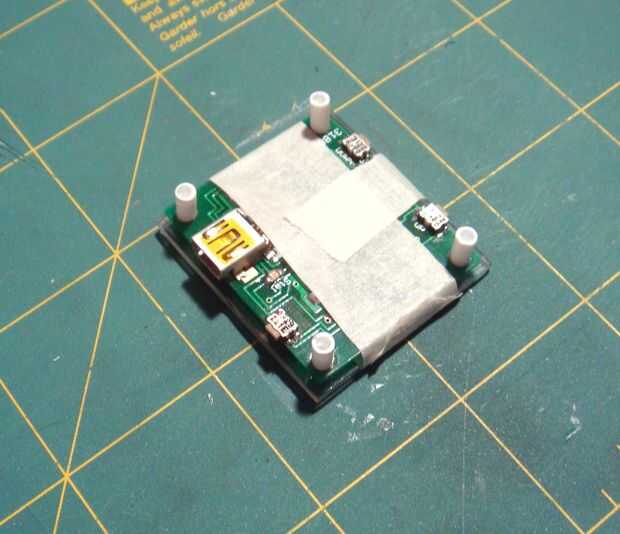

-Una vez más, el centro del PCB sobre el acrílico y la cinta en su lugar
-Aplicar una pequeña cantidad de pegamento CA al lado de los postes no perforado. No aplique demasiado porque a diferencia del solvente, el pegamento CA será dañar la superficie del acrílico.

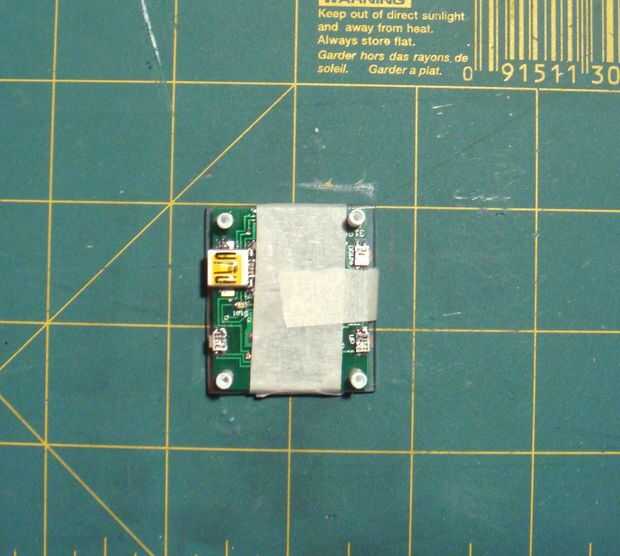

-Inserte los postes a través del PCB y prensa sobre el acrílico.
-Dejó que todo listo para la curación de aproximadamente una hora antes de retirar el PCB

HACER LA CONTRAPORTADA:

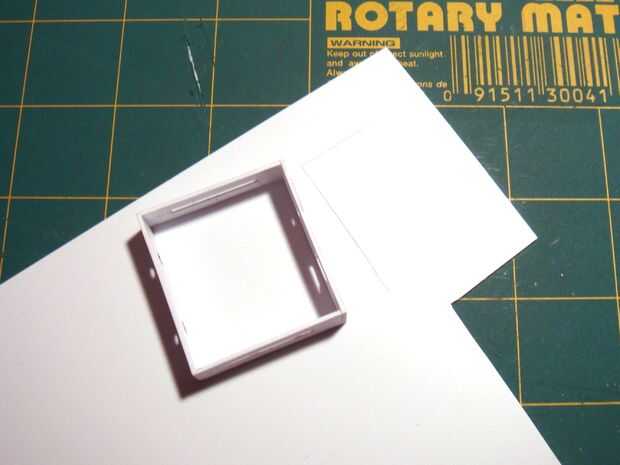

-Coloque la parte posterior de la concha en un pedazo de 0,5 mm de estireno hoja.
-Traza el interior de la cáscara en el estireno
-Cortar la pieza que a trazado.

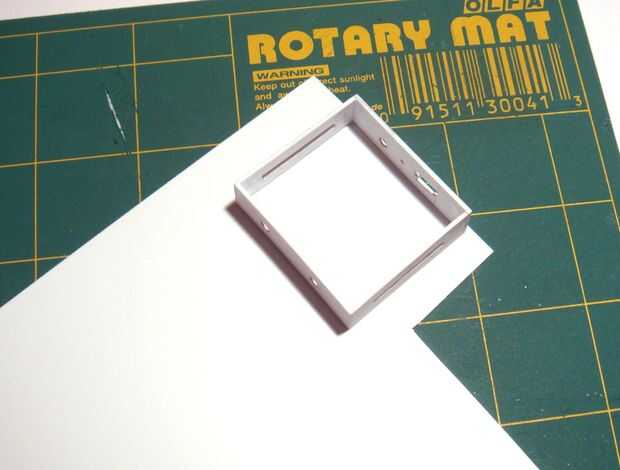

-Coloque la parte posterior de la concha en otro pedazo de estireno 0,5 mm
-Ahora, traza la parte externa de la cáscara en el estireno.
-Realizar un corte áspero alrededor de la localización. No corte a lo largo el trazo, esto sólo se utilizará como guía para soldar las piezas juntas.

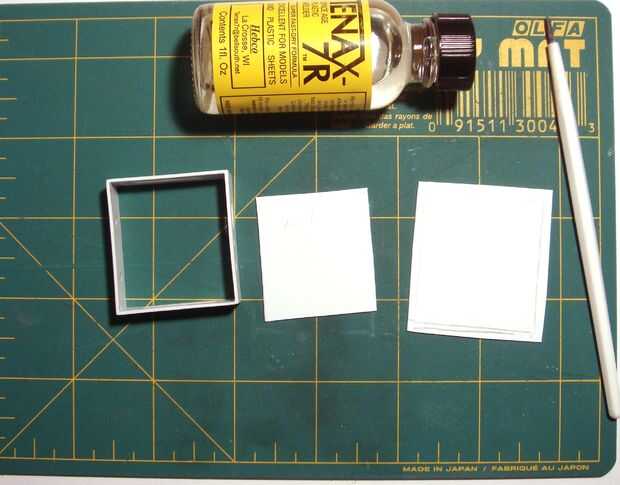

-Aplicar solvente Tenax en la pieza más grande utilizando un pincel. Unte una buena cantidad dentro de las líneas que trazó.

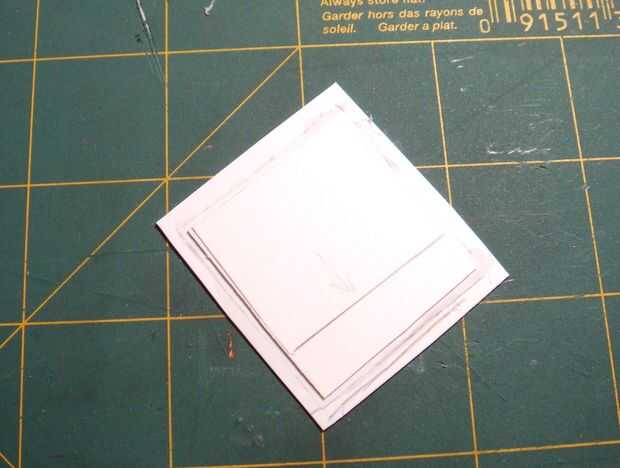

-Tome el pedazo más pequeño y colocarlo cerca del centro de las líneas de trazado. No tiene que ser perfectamente centro.
-Dejar esta sección curar durante unas horas. Una vez más, será como si su moldeado pieza.

-Ahora, coloque la pieza terminada en la parte posterior de la concha.
-Marca el borde exterior con un lápiz
-Retire la pieza y corte el sobrante. Arena según sea necesario.

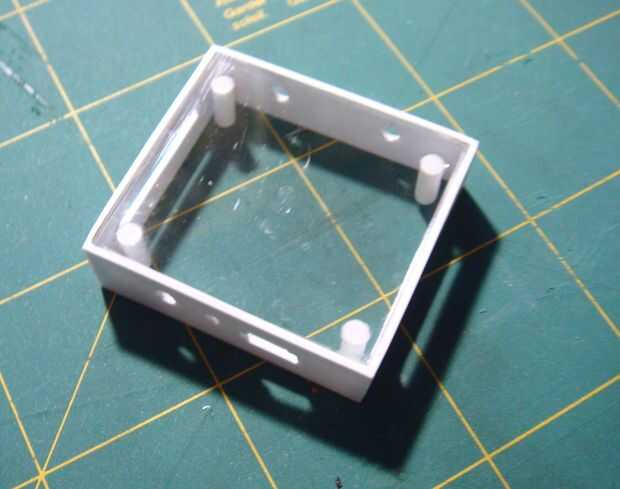

GARANTIZAR LA ESFERA DEL RELOJ EN EL EXTERIOR:
SI PIENSAS EN PINTURA EXTERIOR SALTO ESTE PASO HASTA CUANDO SE HAYA SECADO LA PINTURA ***
Yo no se pintar el reloj de este instructable, dejaré hasta usted!

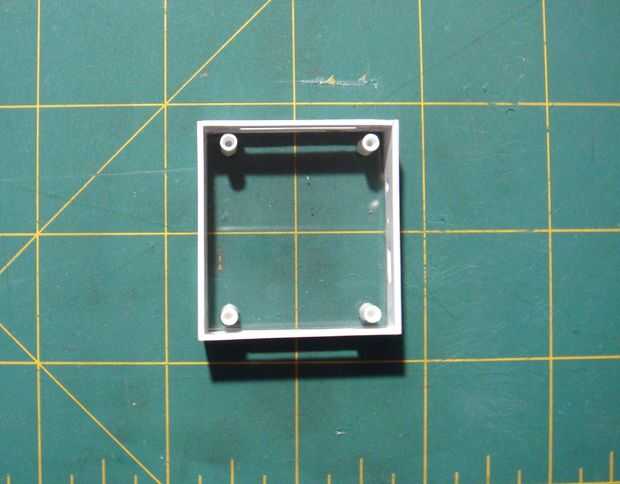

-Pruebe la colocación de la esfera del reloj terminado insertando en la parte delantera de la cáscara. Desde que se construyó la cáscara alrededor de la pieza de acrílico, debe ser casi perfecto.
-Si no se ajusta por algún motivo, tratar de lijar el interior borde de la concha hasta que lo haga.
-Quitar el rostro y aplicar una cantidad fina de CA pegamento a los bordes exteriores de la cara de acrílico. Una vez más, no aplicar demasiado ya que le mar la superficie acrílica.
-Con cuidado, coloque la cara en la concha.
-Déjelo curar durante aproximadamente una hora.

ACABADO DE LA CUBIERTA POSTERIOR:
Ahora que la cara del reloj y el post están asegurados en su lugar, tenemos que perforar agujeros en la tapa trasera para permitir que los tornillos. Afortunadamente para nosotros, la contraportada es opaca...

-Coloque la tapa sobre la parte posteriora de la cáscara.

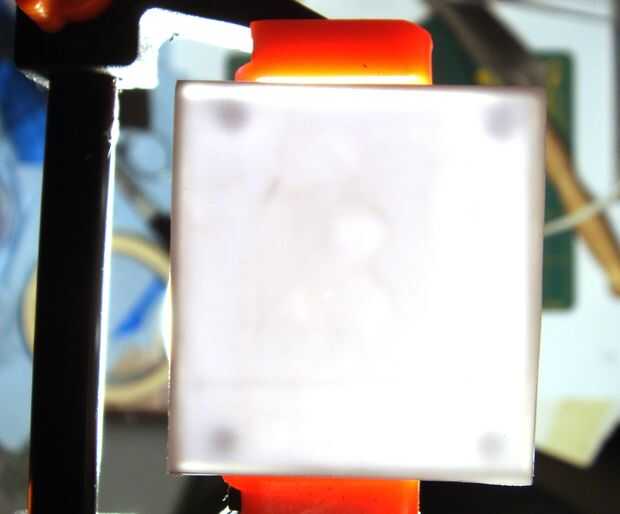

-Mirar a él sobre una buena fuente de luz, podrás ver las sombras de los postes
-Marque las ubicaciones de los puestos de
-Retirar la cubierta posterior y perfore los agujeros para dar cabida a sus tornillos.
-Coloque la tapa volver a comprobar la alineación.
