Reloj de LED Arduino (4 / 13 paso)

Paso 4: Añadir las piezas de "arduino" a la Junta

El siguiente paso será añadir las piezas que hacen de esta una placa compatible con arduino.
Componentes:
-ATmega328p chip
-18pf gorras x2
-Cristal 16 MHz
-Resistencia de 10Kohm

HERRAMIENTAS:
-Soldador de punta fina
-Alambre de la soldadura delgado
-Trenza de desoldar
-Pinzas de punta fina
-Precisión

PROCEDIMIENTO:

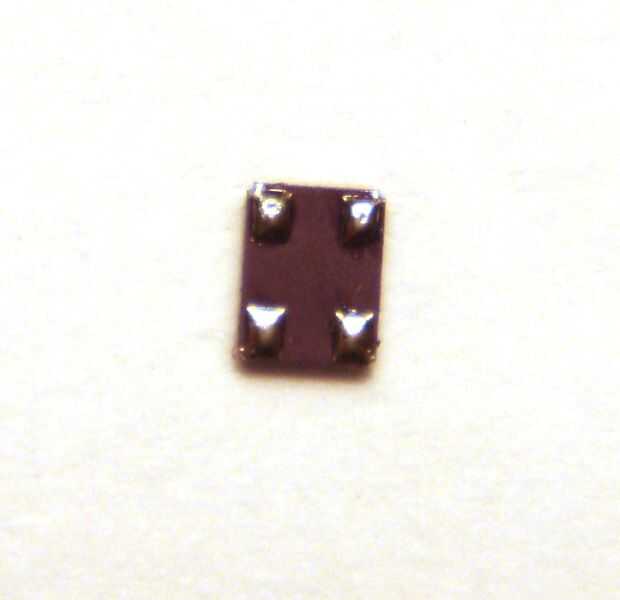

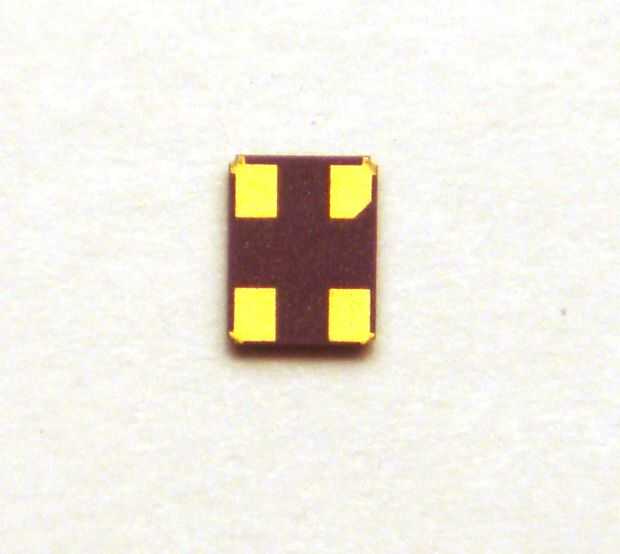

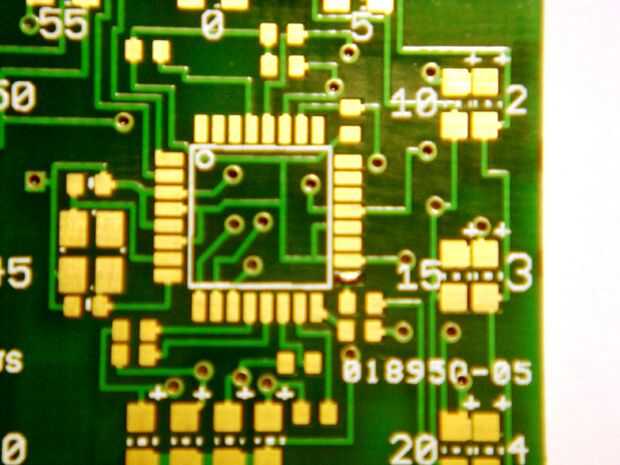

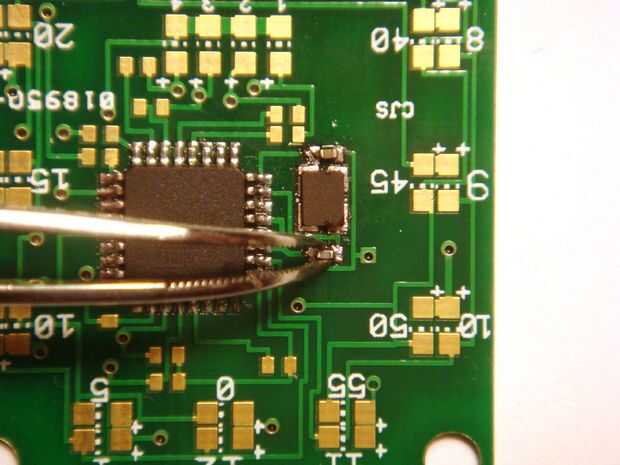

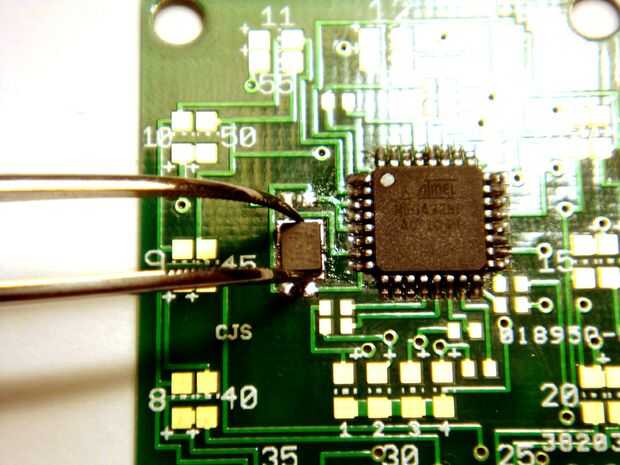

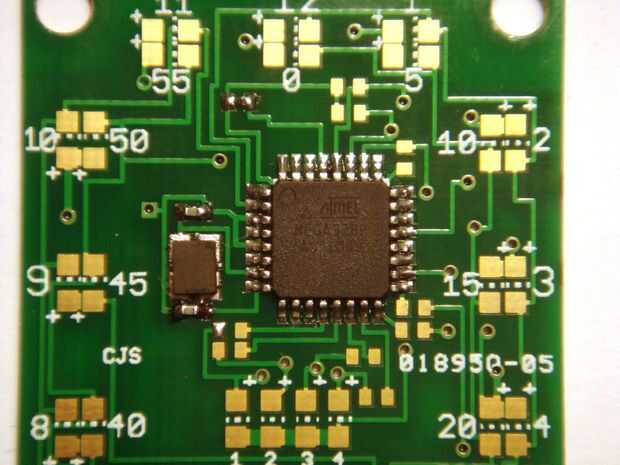

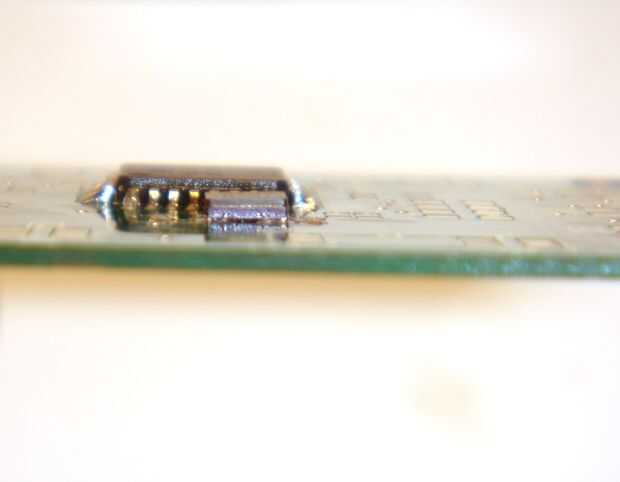

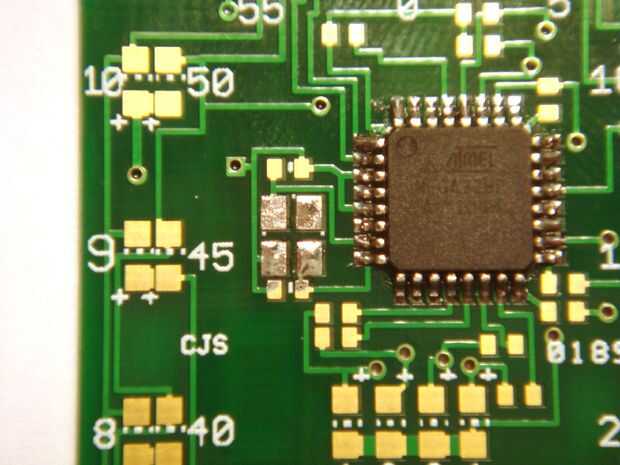

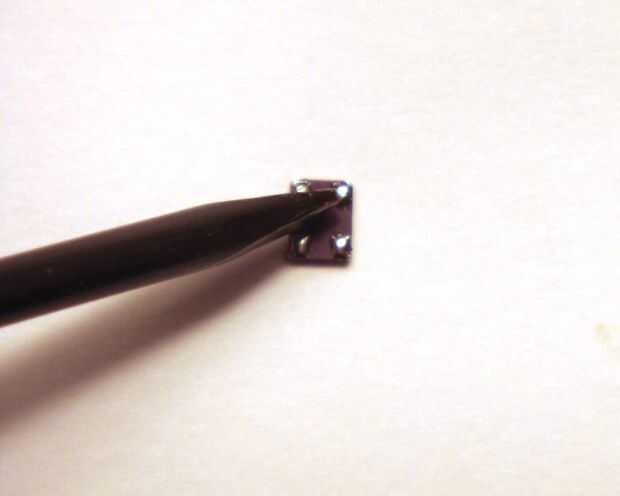

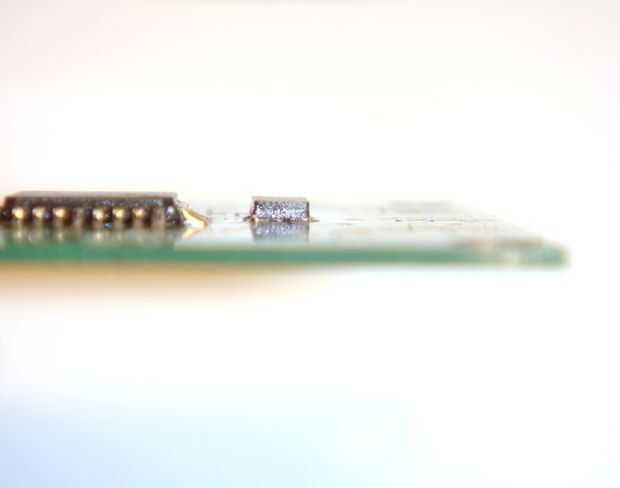

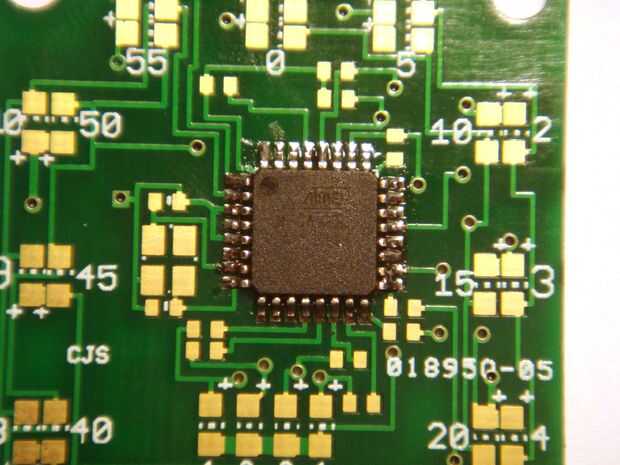

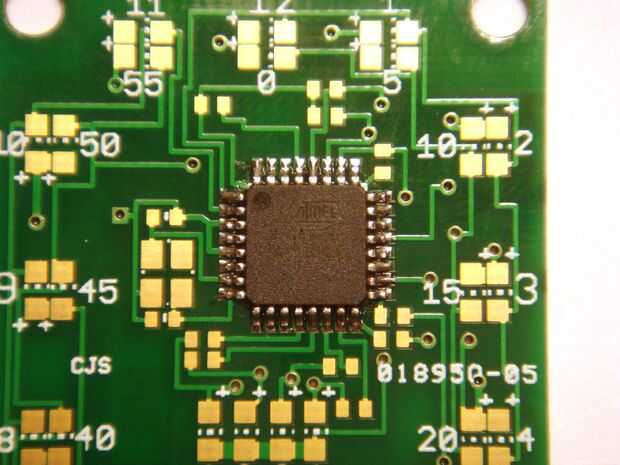

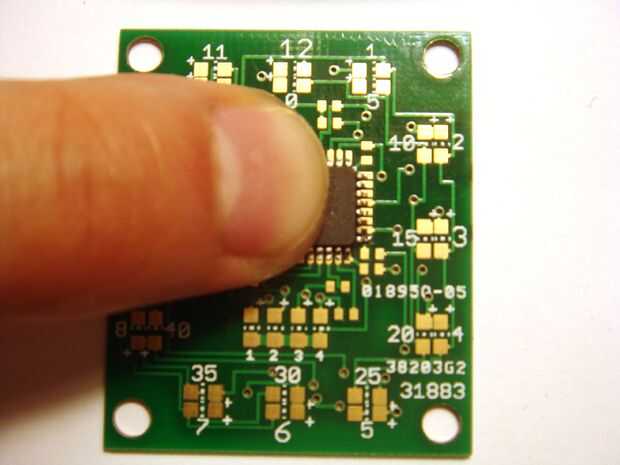

Montaje en superficie de soldadura no es tan difícil como parece, sólo se necesita una mano firme y un buen soldador. Si usted es un principiante a soldar, puede tener un tiempo duro. Siga las imágenes de abajo con éxito soldar los componentes.
