Reloj de LED Arduino (6 / 13 paso)

Paso 6: Soldadura de los componentes restantes de la parte superior

Ahora necesitamos soldar todos los LEDs y resistencias en la parte superior de la Junta.
Componentes:
-LED 1-12 (verde)
-LED 13-24 (rojo)
-LEDs 25-28 (amarillo)
-R3-R8 - 330 ohm
-R9-R11 - 10Kohm

HERRAMIENTAS:
-Soldador de punta fina
-Fundente
-Soldadura
-Pinzas de punta fina
Opcional, pero recomendado:
-Trenza de desoldar
-Lupa

Por lo tanto, este paso requiere una mano firme y mucha paciencia.
Procedimiento:
Si fueras capaz de soldar y programar el chip Atmega328, usted no debería tener problemas el resto de las piezas de montaje en superficie de soldadura.

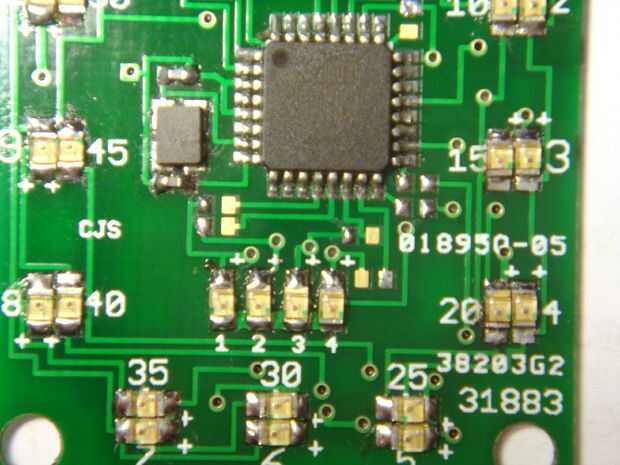

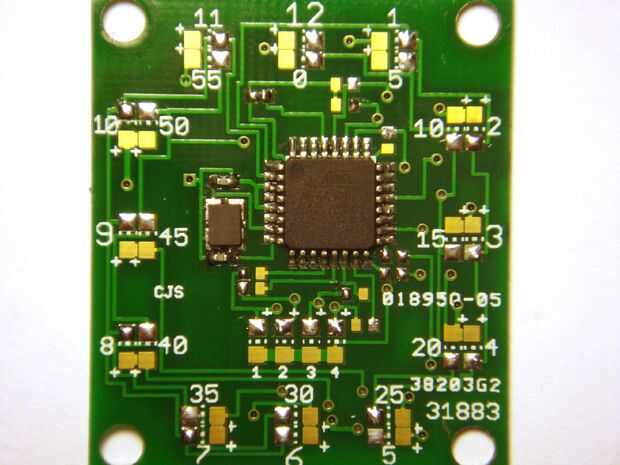

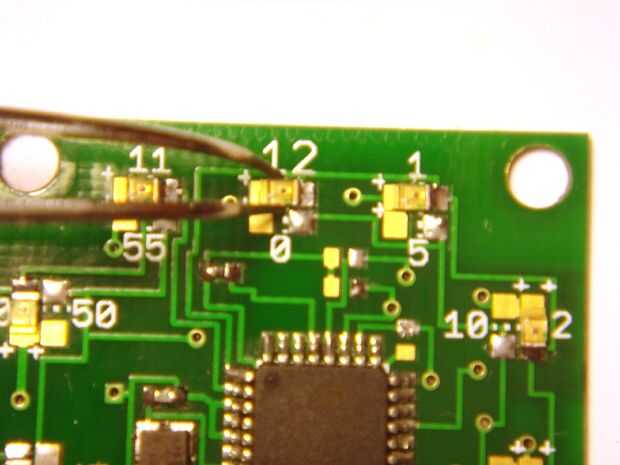

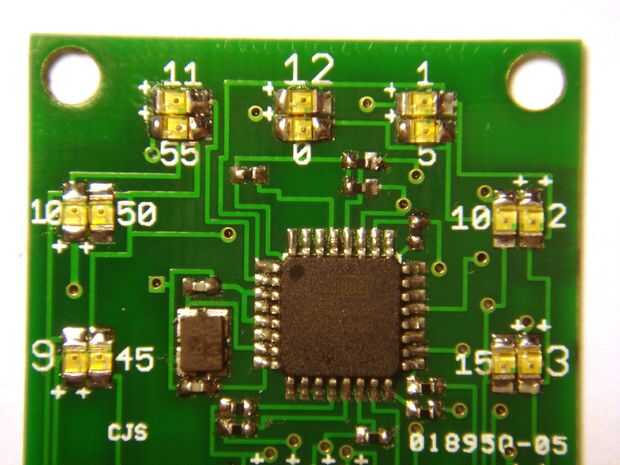

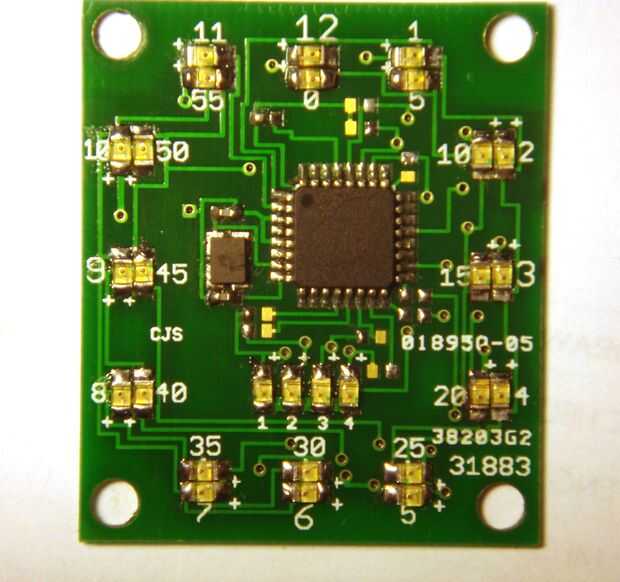

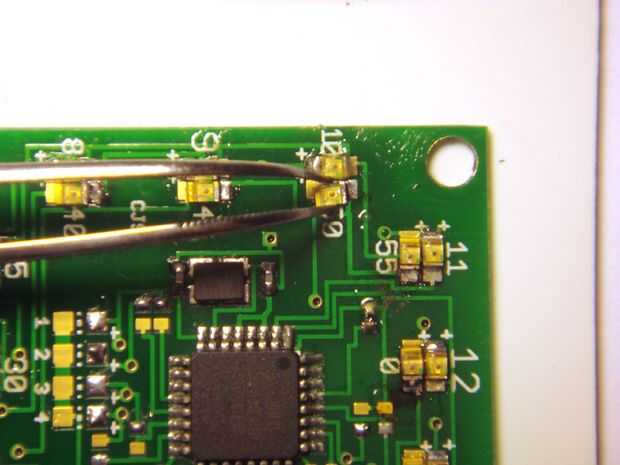

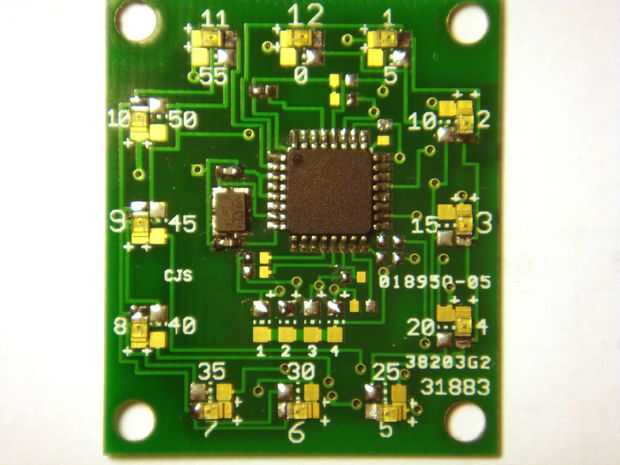

Siga las imágenes a continuación para la soldadura de los componentes

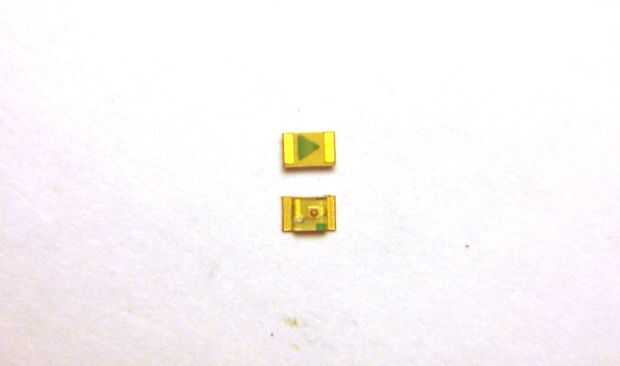

Preste atención al orden de los LED cuando les soldadura.
Las resistencias pueden colocarse en cualquier dirección.
