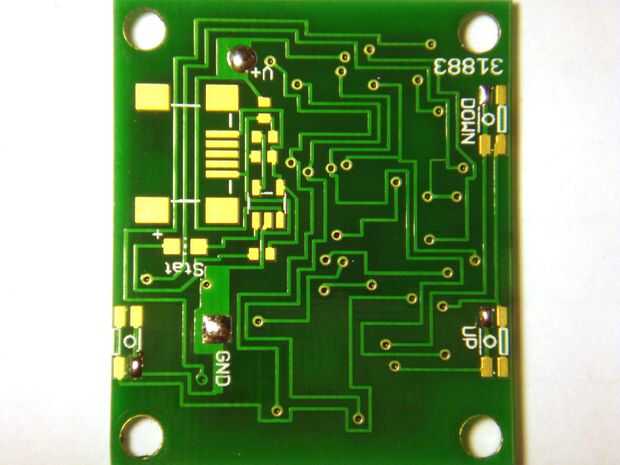

Paso 8: Soldadura de la parte posterior de la Junta
COMPONENTES:
-J1-J3 tacto cambia
-Mini conector USB
-MCP7383 IC2
-C3-C4 - 4.7uF
-R12 - 330 ohm
-LED29 (verde)
-3.7V 240mAh LiPolymer batería. Ordenado de HobbyKing para acerca de $2 de envío felpa
Como antes, use la misma técnica de soldadura que he enumerado para los pasos anteriores.
Procedimiento:
-Flujo
-Bolas de la soldadura
-Componente lugar con pinzas
-Recalentar el cordón de soldadura
-Otros cojines de la soldadura

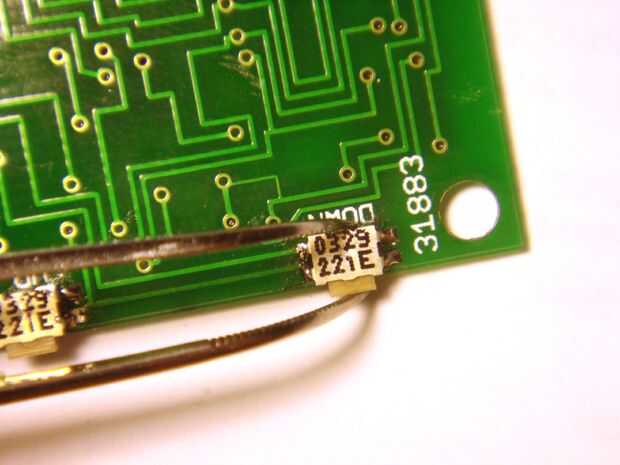

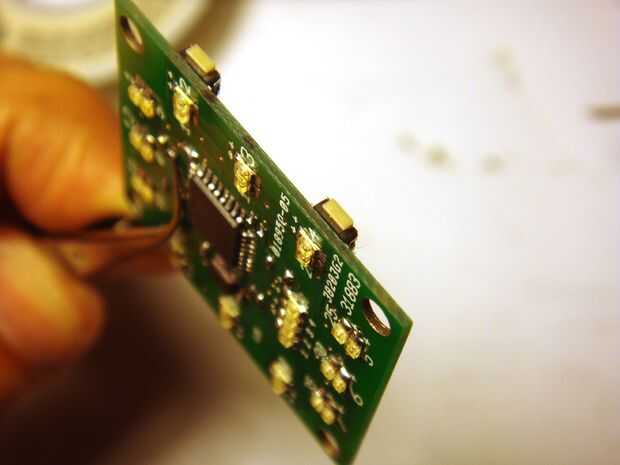

En primer lugar, la soldadura de los interruptores de tacto a la Junta. Usted tendrá que colocar el cuerpo de los interruptores como cerca al ras con el borde del tablero como sea posible. (ver fotos) Esto permitirá que la parte de botón real sobresalen y hacen más fácil empujar.

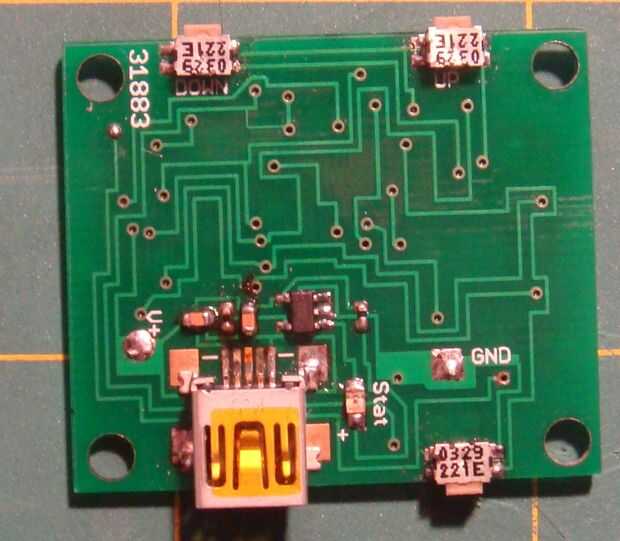

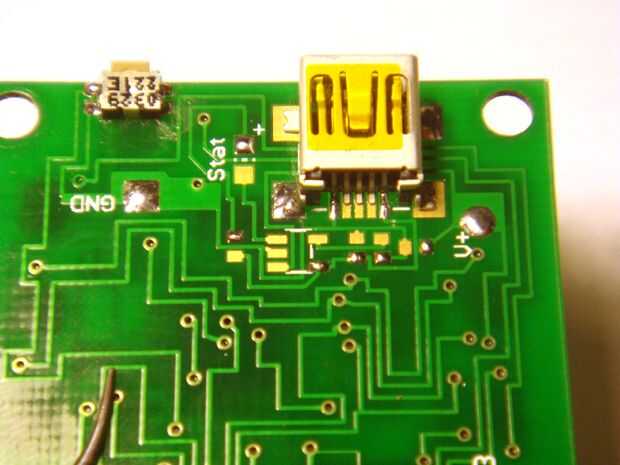

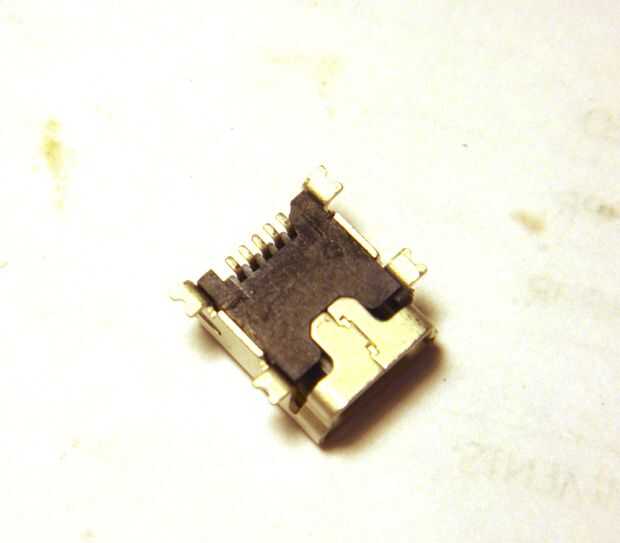

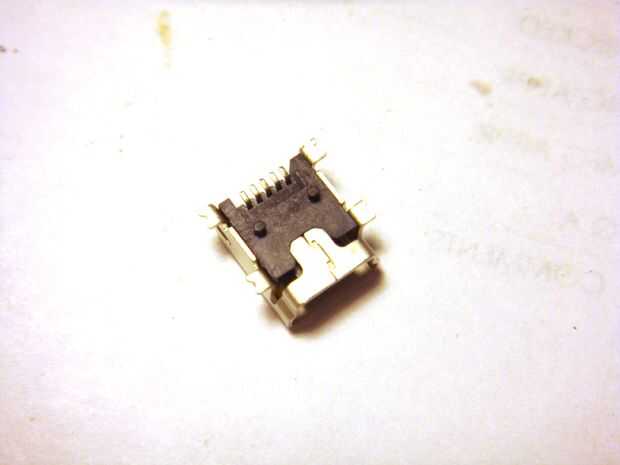

Luego, soldar el conector USB. Como los interruptores de tacto, intente empujar el conector como lejos del borde como sea posible. Esto permitirá un poco más de espacio para la batería para más adelante.
A continuación, suelde los condensadores y resistencias para el circuito de carga de la batería. El orden no importa aquí.
A continuación, suelde el LED. Como es habitual, preste atención a la orientación.
Por último, soldar el cargador de baterías IC. Tiene 3 pines en un lado y 2 en el otro. Sólo hacer coincidir a los cojines y soldar en su lugar,
