Paso 6: Consideraciones de Hardware

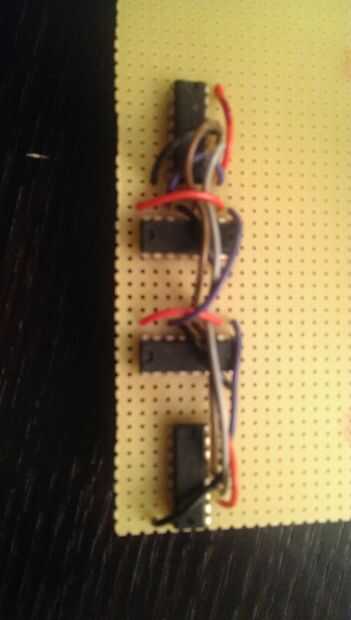

Al principio de este proyecto empezamos a prototipos nuestros circuitos en breadboards. Luego nos cambiamos a perfboards como se puede ver en algunas fotos.
Sin embargo, debido al alto número de conductores implicados en un volumen relativamente pequeño, esto pronto se convirtió en una pesadilla.

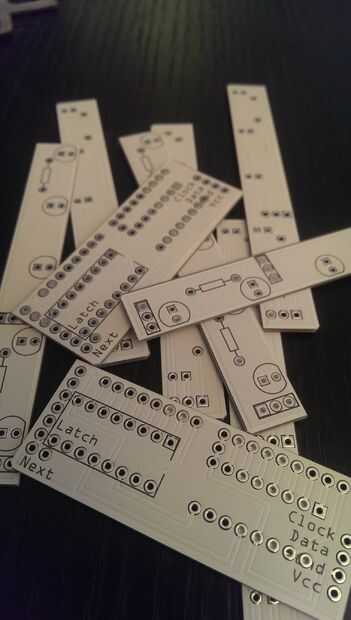

Desde entonces hemos creado nuestro PCB usando Fritzing: el primer PCB tiene puntos para lo cinco diodos LED y dos resistencias (ya que el led rojo y el amarillo uno necesita voltajes más bajo que 3.3V) y es realmente simple.
El otro sin embargo nos ahorró mucho tiempo, ya que nos permitió a "hardwire" la mayoría de las conexiones necesarias en el cambio de registros: utilizar un PCB de doble capa impidió el resultado ser a grande.
Teníamos ambos PCB impresa por Fritzing y están muy satisfechos con el resultado. Nunca habíamos creado un PCB antes y los diferentes puntos de vista realmente hacen más fácil para los usuarios de primera vez.
Usted puede descargar los archivos correspondientes de Fritzing (fzz), no usamos la vista protoboard así que es un poco desordenado pero la vista esquemática y la disposición del PWB son buenos.
