Paso 7: cubierta

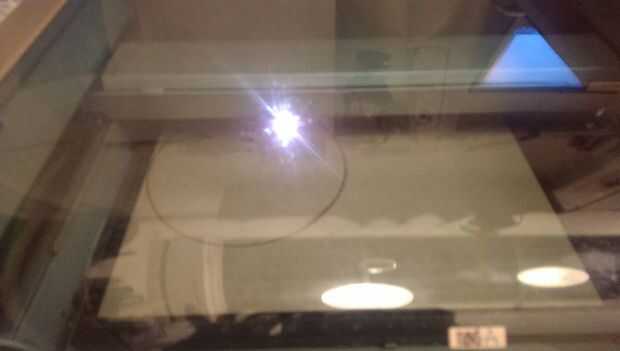

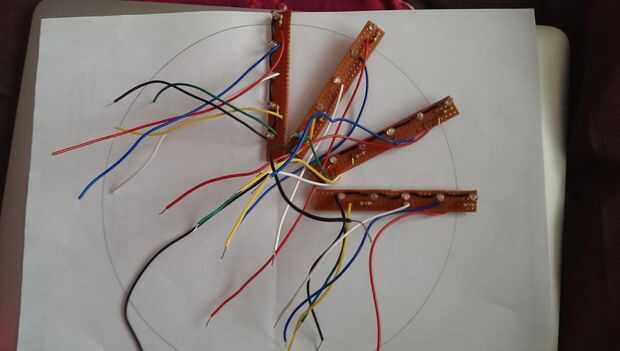

Para colocar los LEDs correctamente, hemos diseñado dos círculos que cortan en madera contrachapada utilizando un cortador láser. El primero tiene sesenta enteros en él: los PCB deben colocarse por debajo de ella, y los LEDs deben colocarse para que la parte superior de cada LED sale por todo.

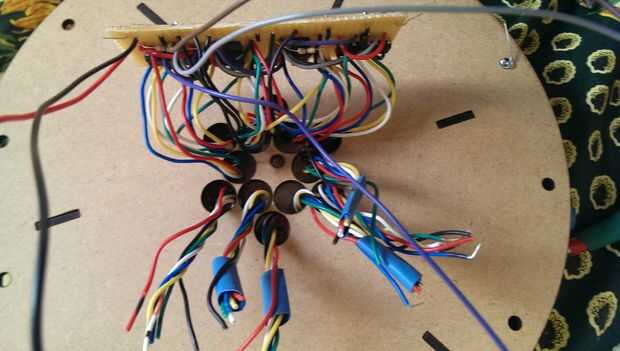

El otro tiene doce orificios en el centro: en esencia los LEDs de su PCB se intercalan entre los dos círculos, y los cables están saliendo el segundo círculo (más grande) a soldar en la placa de registro de cambio (aquí se puede todavía ver el perfboard versión de él).
Los doce círculos nos permitieron separar el cable para cada segmento (5 LEDs + cable a tierra).

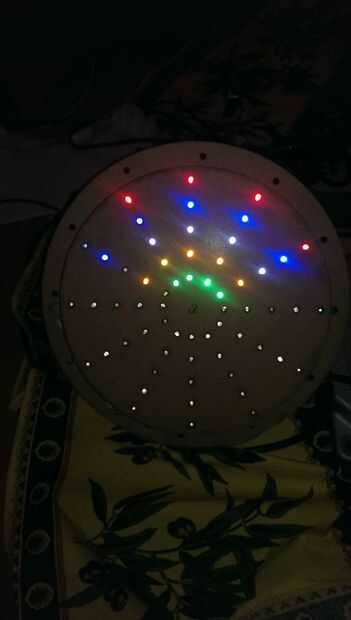

Lamentablemente no pudimos terminar la carcasa lo que queríamos: la idea era añadir la pieza de madera contrachapada que ves en esta imagen dentro de un marco de acrílico blanco. El reloj parecería un círculo liso, blanco con doce iconos en él, con sólo un punto de color para cada usuario frente a su actual ubicación.
