Paso 2: Medición y planificación
Una vez que el reloj ha sido desmontado, medir cómo grueso cada una de las partes se van a tomar con una pinza. (Utilicé una regla)

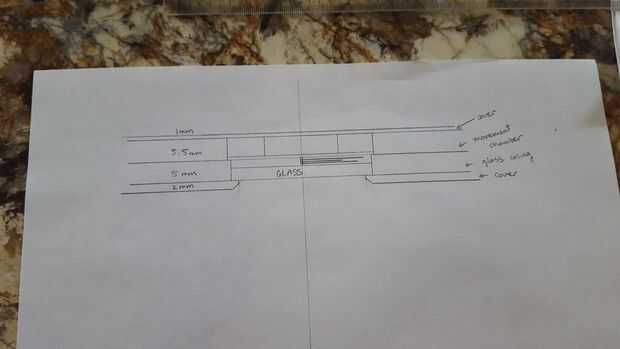

Sacar una vista seccionada transversalmente montado el movimiento del reloj y luego dibujar la pared de espesor de cubierta y cubierta alrededor de él. Deje un pequeño espacio entre las manos de reloj y el vidrio para que una vez montado, las manos de reloj pueden girar libremente. Vea la primera foto.

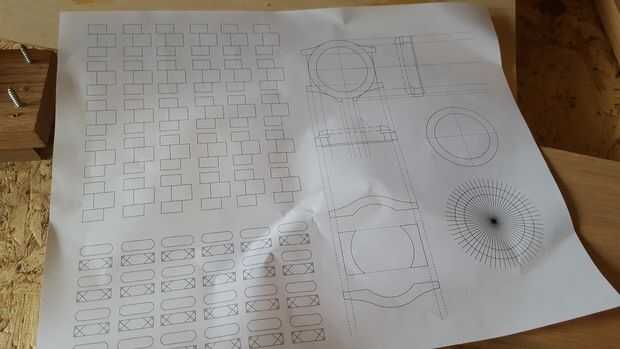

Siguiente, con una herramienta CAD de su elección (si no tiene uno, usted puede hacer esto muy cuidadosamente a mano), su reloj de diseño y dibujar los contornos a escala. Ver segunda foto.
En mi dibujo, he incluido una vista superior de los enlaces para la banda y sus secciones transversales y la vista superior de mi caja de su sección y despiece.
