Reloj de Minecraft (2 / 5 paso)

Paso 2: Getcher' Runnin' Motor

Ahora que ya tenemos son partes, la primera cosa a hacer es conectar el motor paso a paso a la baratija de Adafruit. En casi cada otra situación cuando se trata de motores paso a paso, usted necesitará un controlador de motor paso a paso. Sin embargo, puesto que el motor de nuestros pasos es muy pequeño y requiere muy poca energía, en este caso raro, puede ser conducida directamente por el Abalorio.

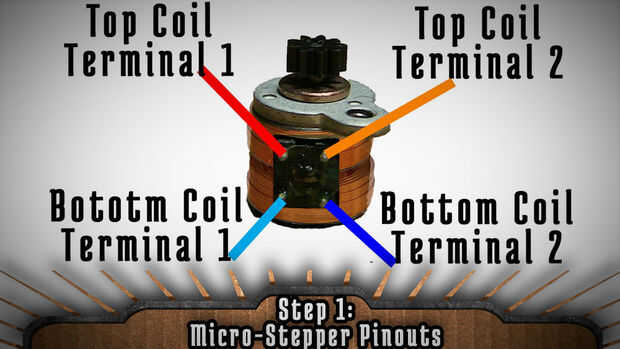

Su motor de pasos debe tener cuatro terminales de salida, y dependiendo del motor que haya comprado, los terminales pueden ser diferentes a la mía. Como se puede ver en el diagrama anterior, los dos mejores terminales conectan una bobina, y los terminales de la parte dos inferior conectan otro. Si no está seguro de cómo se conecta tu paso a paso, puede utilizar un multímetro para ver cuáles pasan corriente.

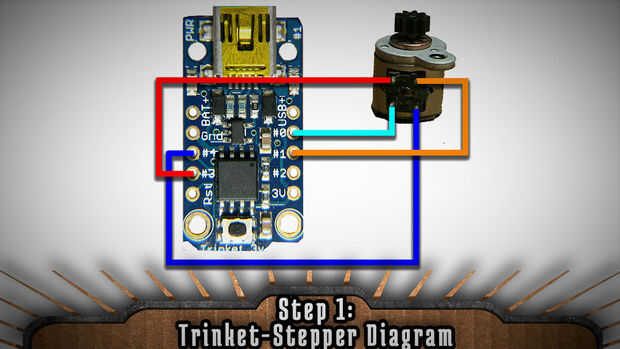

Una vez que sus terminales establecidas, usted puede conectar a la baratija como fuera establecido en el diagrama anterior. El primer conjunto de la bobina se conecta a pines #3 y #1 en la baratija, mientras que el restante conjunto de bobina se conecta a los pines #0 y #4.
