Paso 3: Construir el circuito
La única junta que usted necesita hacer es el arranque de la USB, se recomienda tener este antes de comenzar con este paso.

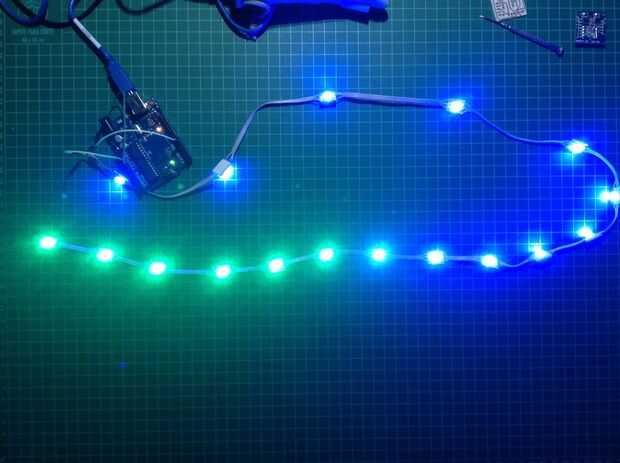

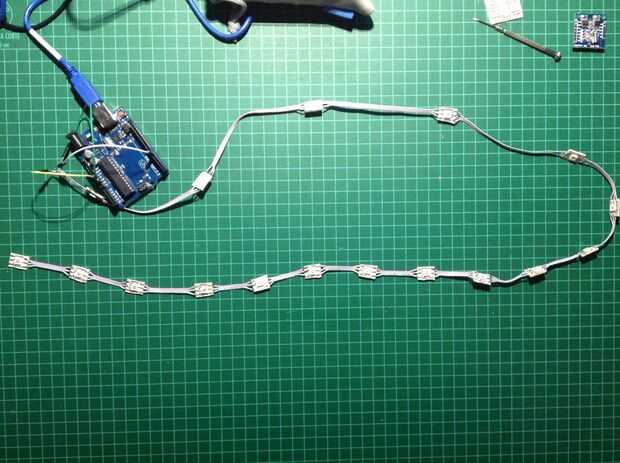

Prepárate para un montón de soldadura. Primero vamos a nuestra tira de neopixels de la soldadura. La soldadura de las 19 juntas con alambre plano en cadena, 5v con 5v, tierra con tierra y con SI. Asegúrese de que el cable entre cada placa es suficiente para poner el neopixels sobre los acrílicos blanco como se muestra en la imagen. El primer neopixel salir solamente con los cables soldados pero no soldar sin embargo para el arduino.
Ahora comienza la parte difícil, la soldadura de los 5v y el GND de neopixel cadena a 5v y GND del Arduino. Después de también la soldadura de los 5v y GND del conector USB y TSOP1838(optional) el mismo 5v y GND del arduino. Hacer lo mismo con el módulo RTC.
El chan de neopixel serial en (SI) se suelda al arduino pin 6 con la resistencia de 330 ohm en serie. La SDA y SCL a A4 y A5 en el Arduino. Y el pin de salida TSOP1838 se suelda a pin 10 del arduino.

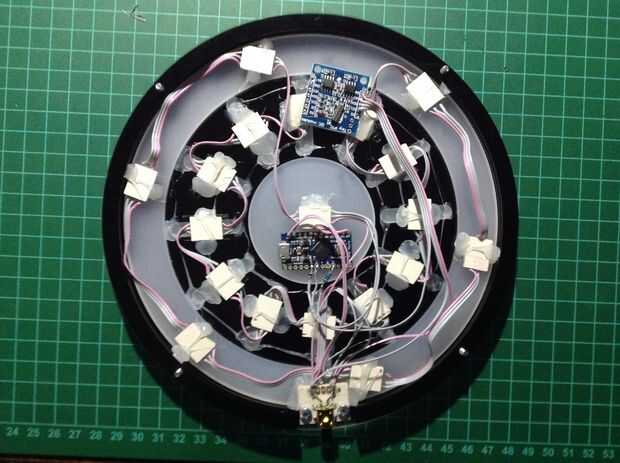

Ahora utilice pegamento caliente para fijar toda la electrónica en su lugar, el desglose USB está conectado con los tornillos de 6mm. Y el TSOP1838 debajo de esta tabla que su cuerpo fuera el reloj. Justo en frente del conector USB.
Tenga en cuenta que primero son lo neopixel que enciende el centro, luego 6 para los números y finalmente 12 neopixel para los números a partir del número once al número 12 del reloj (11,10,9, 8... 2, 1, 3, 12)
