Paso 1: Montaje de las piezas
Hay dos secciones, primero la electrónica y en segundo lugar el montaje y acabado.

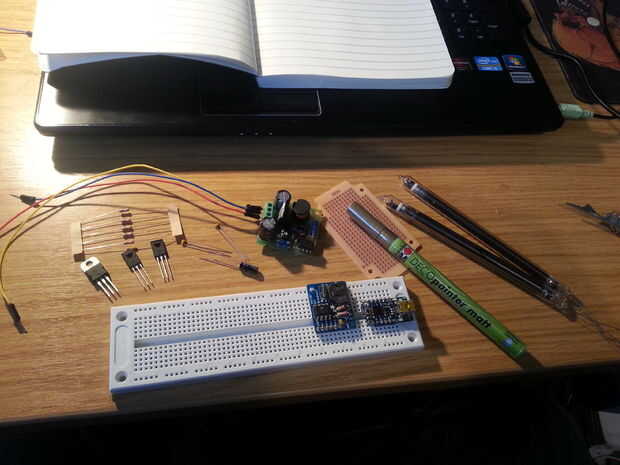

Los componentes electrónicos necesarios son:
Adafruit baratija 5V - $7,95 (www.adafruit.com/products/1501)
Adafruit RTC - $9 (www.adafruit.com/products/264)
2 x barras de Nixie en 9 ~ $3 por tubo en eBay
1 x fuente de alimentación de Nixie 140v ~ $12 en eBay
condensadores electrolíticos de 4 x 47 uF
4 x 3,9 kOhm resistencias
2 x 1 kOhm potenciómetro
2 x alto voltaje transistores MJE340 NPN ~ $1
1 regulador de 5v de x LM7805 ~ $1
cubo de 1 x 2.1mm ~ $1
1 x caja de proyecto con pcb ~ $5
1 x 12v DC fuente de alimentación (encontré una vieja de algunos gadget olvidado)
Soldadura, cables de conexión, etc.
Montaje:
Decidí montar la electrónica en una caja de plástico negro pequeño del proyecto, a continuación, montar los tubos en un movimiento de reloj antiguo. Para marcar la hora y los minutos he utilizado alambre de cobre envuelto alrededor de los tubos.
Piezas de montaje:
Movimiento del reloj antiguo - $10 eBay
Alambre de cobre - eBay $3
Pistola de pegamento caliente
