Paso 2: circuito
El primer paso es construir la fuente de alimentación de Nixie. Esto vino como un kit poco agradable de eBay, incluyendo PCB un poco y justo necesitaba los componentes a soldar a la placa. Esta fuente particular es variable entre 110-180v, controlable con un bote pequeño en el tablero. Usando un destornillador pequeño ajuste la salida a ~ 140v.

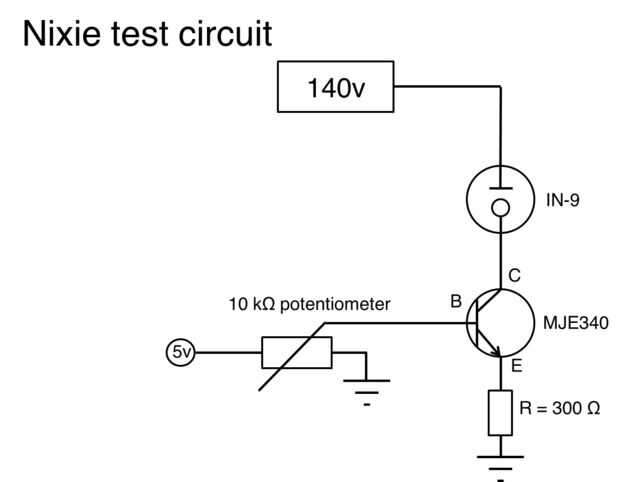

Antes de ir a todo camino que quiso poner a prueba a mis tubos de nixie, para ello he construido un circuito de prueba sencilla utilizando un tubo, transistor y potenciómetro 10 k tuve puesta alrededor. Como puede sido visto en la primera figura, la fuente de 140v se une al ánodo de tubo (pierna derecha). El cátodo (pierna izquierda) se conecta a la pata del colector del transistor MJE340. Una fuente de 5v se conecta a un bote k 10 divide a tierra en el base del transistor. Finalmente el emisor del transistor se conecta a través de un resistor limitador actual de 300 ohmios a tierra. Si no estás familiarizado con transistores y electrónica no importa, sólo alambre para arriba y cambiar la altura de plasma con la perilla de la olla!

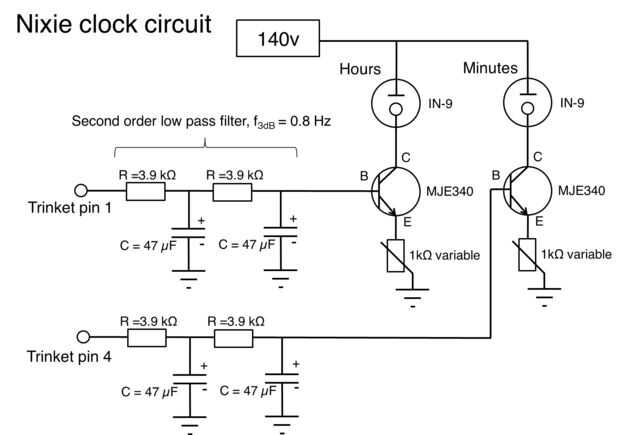

Trabajo una vez que lo veamos haciendo de nuestro reloj. El circuito de reloj completo puede verse en el segundo diagrama de circuito. Después de algunas investigaciones he encontrado un tutorial perfecto en el Adafruit aprender web haciendo casi exactamente lo que quería hacer. El tutorial se puede encontrar aquí: http://learn.adafruit.com/trinket-powered-analog-m...
Este tutorial utiliza un controlador de baratija y un RTC para controlar dos amplificador analógico metros. Usando modulación de anchura de pulso (PWM) para controlar la deflexión de la aguja. La bobina el amperímetro es el PWM en una señal dc eficaz. Sin embargo si usamos el PWM directamente a los tubos entonces la modulación de alta frecuencia significa el la barra de plasma no permanece "fija" a la base del tubo y tendremos un bar flotando. Para evitar esto que promedió el PWM usando un filtro de paso bajo con una constante de tiempo para obtener una señal casi continua. Esto tiene un frecuencia de Hz 0,8 de corte, esto está bien, que estamos actualizando la hora del reloj sólo cada 5 segundos.
Además desde gráfico tiene una vida finita y puede ser que necesite reemplazar y no cada tubo es exactamente el mismo incluí un bote k 1 después el tubo. Esto permite ajustar ajustar la altura de plasma para los dos tubos.
Para el Abalorio de alambre para el reloj de tiempo real (ECA) Conecte baratija-pin 0 a RTC-SDA, baratija pines 2 RTC-SCL y baratija-5v a RTC-5v y el GND de baratija en el suelo RTC. Para esta parte puede ser útil ver las instrucciones de reloj de Adafruit, http://learn.adafruit.com/trinket-powered-analog-... .

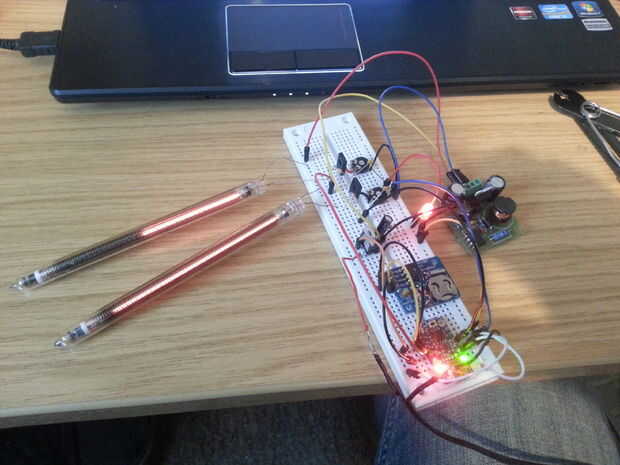

Una vez que están cableados correctamente la baratija y RTC, cable por los tubos de nixie, transistores, filtros etc. en un protoboard siguiendo cuidadosamente el diagrama del circuito.
Para obtener el RTC y baratija te habla primero tiene que descargar las bibliotecas correctas en el Adafruit Github. Se necesita TinyWireM.h y TInyRTClib.h. En primer lugar queremos calibrar los tubos, subir el sketch de calibrar al final de este instructivo. Si ninguno de los bocetos al final trabajar intente el bosquejo de reloj de Adafruit. Yo he retocado el bosquejo de reloj de Adafruit para trabajar más eficazmente con los tubos nixie pero Adafruit bosquejo funciona bien.
