Paso 2: El diseño
DipTrace permite a autoroute los rastros, pero en mi caso tuve que distribuirlos manualmente ya que quería mantener la Junta tan pequeño como sea posible.

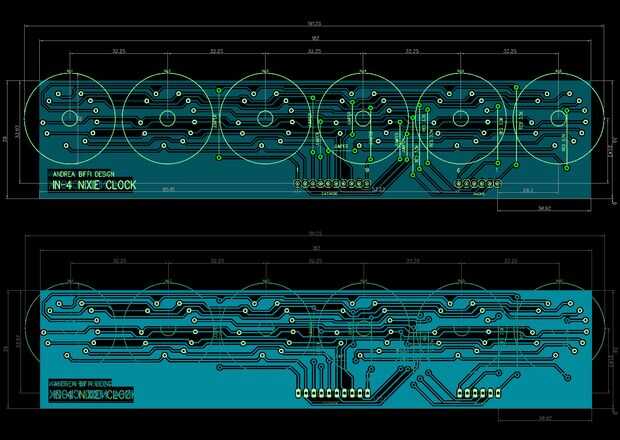

El reloj está compuesto por dos tablas diferentes: la parte inferior contiene todas las energía fuente y lógica las secciones, y el tablero superior es conectar los tubos, cada uno con una resistencia adecuada. De hecho desde diferentes tubos podrían necesita valores de resistencia diferentes, decidí salir de resistencias de 10K en el tablero del reloj y añadir un segundo resistor para cada tubo de la pantalla del tubo, por lo que fácilmente puede transferir el mismo tablero principal de un reloj a otro. Para calcular el valor total o resistencias me referí a la gran explicación de Threeneuron.
Para ajustar la tensión correcta, ajustar la posición correcta de los 9V / 12-35V cambiar dependiendo de su fuente de alimentación, enchufe el conector y conectar el multímetro a un pin de tierra y a la "+ 180(TEST)" pin. Calibrar el potenciómetro se verá voltaje varía de unos 140 a 300V, ponerlo a 190V.

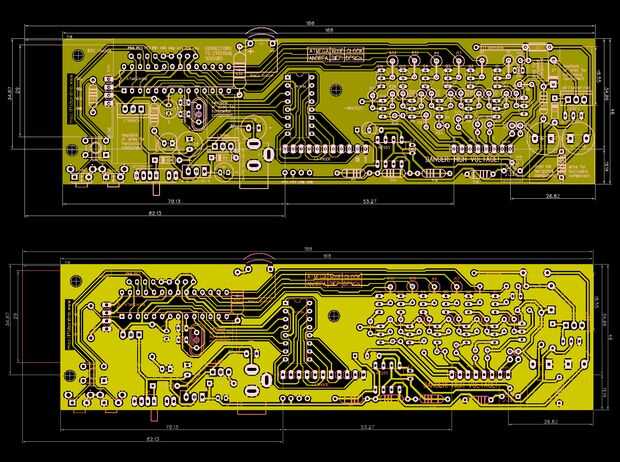

Realmente el pcb que puedes ver aquí es una nueva versión de mi tablero de reloj, ya que mejoré la disposición componente y todavía tengo que grabar la nueva Junta Directiva, así que tal vez se note algunas diferencias de menor importancia.
Si miras el pdf "top seda" archivo verás que he marcado en la superficie superior del tablero toda la información para colocar componentes, tales como nombre y polaridad, así que debería poder soldarlos fácilmente con la ayuda del b.o.m.
Además en los otros documentos que encontrará los rastros listos para imprimir y transferir la placa de cobre, tanto para reloj circuito y tubos del protector. Top-sedas se reflejan para este propósito.
